硼烯線缺陷的混合和周期性自組裝
原子稀薄限制內(nèi)的直接合成途徑使2D材料不會在塊體8中分層。理論計算預測，在另外的三角晶格具有相似的形成能，但中空六邊形（HHS）的不同布置的多個可能borophene多晶型3，4，5。
圖1a顯示了硼在UHV中的Ag（111）上沉積后的亞單層氮烯的STM圖像。明亮的點對應于通常存在作為少數(shù)物種borophene生長后的小顆粒硼1，2，13。由于STM成像的地形和電子結構的卷積，所述borophene島嶼顯示為這些成像條件下的凹陷，與先前的報道一致1，2，13。對于沉積在表面21和氮化金屬表面22上的金屬的亞單層覆蓋，還觀察到原子薄島結構。
但是，這些島要么是與基底的合金，要么是與基底共價鍵合的，這與硼烯和銀基底之間較弱的非共價相互作用不同。在STS（d I / d V）圖（圖1b）中，同一區(qū)域的borophene島被更清楚地區(qū)分為亮域。在440至470°C的底物生長溫度下，始終觀察到兩個不同的硼烯相，分別對應于HH濃度為v = ?1/6和1/5的v 1/6和v 1/5結構（v = n / N，其中是戶對一否則三角晶格的數(shù)目?晶格位點）1，2，13。補充圖1給出了硼烷在更寬的溫度范圍內(nèi)生長的溫度相關性，該圖顯示了隨著生長溫度從350°增加到500°，硼烷從v 1/6到v 1/5的逐漸過渡。C。DFT計算顯示這兩個相具有相似的化學勢，因此具有相似的熱穩(wěn)定性（v 1/ 6，-6.359 eV原子–1；v 1/ 5，-6.357 eV原子–1（補充圖2）），與先前的研究一致3，4。

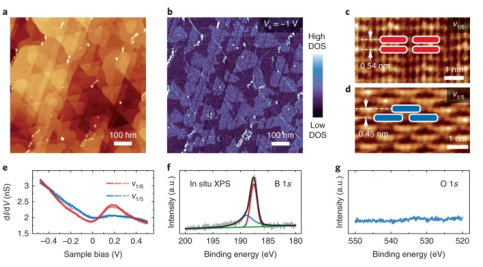

圖1：原始的硼烷在Ag（111）薄膜上的生長。
a，b，生長在Ag（111）上的硼苯的態(tài)密度（DOS）的大規(guī)模STM形貌（a）和STS圖（b）。c，d，v 1/6（c）和v 1/5（d）硼芬片的原子分辨率STM圖像，行間距分別為0.54±0.03 nm和0.45±0.02 nm。e，在v 1/6和v 1/5硼芬片的不同位置拍攝的六個STS光譜顯示出金屬行為。f，g，B 1的原位XPS光譜s（f）和O 1 s（g）的核心水平表明原始的硼烷生長。STM偏置電壓（V s）在a和b中為–1 V，在c中為–0.35 V，在d中為–1.2V 。au。
圖2a顯示了STM形貌的空間導數(shù)圖（圖2b），該圖更清楚地顯示出較大的borophene島由v 1/6和v 1/5薄片組成，藍色和紅色表示各自的線缺陷箭頭（輔助圖3中提供了放大的圖像以支持此分配）。在該線缺陷v 1/6片類似于的磚壁結構v 1/5片，這表明相邊界的分配。該相混合示意性地顯示在圖2c中，其中v 1/6v 1/5和v 1/5分別被涂成紅色和藍色，相應的線缺陷被涂成藍色和紅色。這些線缺陷的其他圖像在補充圖4中提供。盡管線缺陷的密度相對較高，但在300 K處相同區(qū)域的STS映射顯示出最小的對比度（圖2d）。DFT計算證實了線缺陷的金屬性質(zhì)（補充圖5），這意味著在室溫下對金屬硼苯的電子性能的影響最小。

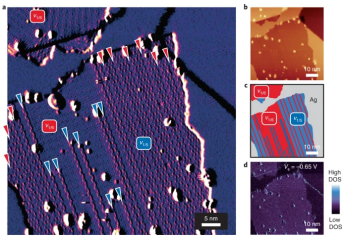

圖2：硼苯中存在線缺陷。
a，b，borophene島的STM形貌（b）的派生圖像（a）顯示出平行線缺陷的存在。的v 1/6和v 1/5 borophene區(qū)標記，和它們各自的線缺陷是由藍色和紅色箭頭頭部指出。c，基于a中的圖像，在v 1/6（紅色）和v 1/5（藍色）硼苯甲結構域中線缺陷的分布的示意圖。線缺陷的顏色相反。d，相同區(qū)域的STS圖顯示了在borophene片內(nèi)的最小電子對比度。V s ?= –0.65 V in b和d。

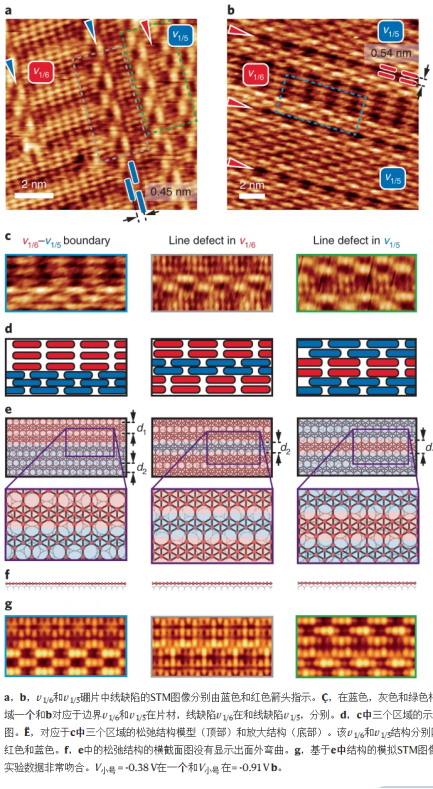

原子分辨的STM圖像如圖3a，b所示，其中v 1/6和v 1/5的線缺陷分別由藍色和紅色箭頭指示。在線缺陷v 1/6（v 1/5）片材由交錯（對齊）藍色（紅色）所示矩形表示3A，3B，和表明線缺陷在v 1/6域類似于單元的v 1/5片，反之亦然。此外，線缺陷在v 1/6和v 1/5中的行間間距薄板為0.45±0.02 nm（表示為d 2）和0.54±0.03 nm（表示為d 1），與v 1/5和v 1/6薄板相匹配。
產(chǎn)品供應列表：
產(chǎn)品名稱 | CAS號 |
Ti3C2-MXenes | 12316-56-2 |
Ti3C2 透明 薄膜 | 12316-56-2 |
錳離子插層MXene Ti3C2 | 12316-56-2 |
超大尺寸的Ti3C2納米片（>10μm） | 12316-56-2 |
氮化多層Ti3C2 | 12316-56-2 |
多層Ti3C2 mxene原位負載納米銀 | 12316-56-2 |
S原位摻雜mxene | 12316-56-2 |
單層膠體溶液 Ti3C2 MXenes材料 | 12316-56-2 |
自支撐膜材料 Ti3C2 MXenes材料 | 12316-56-2 |
單層大尺寸(>5微米)Ti3C2 -mxene 膠體溶液 | 12316-56-2 |
單層小尺寸（小于100nm） Ti3C2 水溶液 | 12316-56-2 |
單層Ti3C2 乙醇 膠體溶液 | 12316-56-2 |
Ti3C2 MXenes材料 單層膠體DMF溶液 | 12316-56-2 |
黏土材料 Ti3C2 MXenes材料 | 12316-56-2 |
風琴狀Ti3C2 MXenes材料 | 12316-56-2 |
Ti2C-MXenes | 12316-56-2 |
超大尺寸的Ti2C納米片（>10μm） | 12316-56-2 |
Ti2C MXenes材料 單層膠體DMF溶液 | 12316-56-2 |
單層小尺寸（小于100nm） Ti2C 水溶液 | 12316-56-2 |
單層大尺寸(>5微米)Ti2C -mxene 膠體溶液 | 12316-56-2 |
單層Ti2C 乙醇 膠體溶液 | 12316-56-2 |
單層膠體溶液 Ti2C MXenes材料 | 12316-56-2 |
風琴狀Ti2C MXenes材料 | 12316-56-2 |
Mo3C2-MXenes材料 | 12316-56-2 |
Cr2C-MXenes材料 | 12316-56-2 |
V2C-MXenes | 12316-56-2 |
超大尺寸的V2C納米片（>10μm） | 12316-56-2 |
V2C MXenes材料 單層膠體DMF溶液 | 12316-56-2 |
單層小尺寸（小于100nm）V2C水溶液 | 12316-56-2 |
單層大尺寸(>5微米)V2C -mxene 膠體溶液 | 12316-56-2 |
單層V2C 乙醇 膠體溶液 | 12316-56-2 |
單層V2C 膠體水溶液 -MXenes材料 | 12316-56-2 |
風琴狀V2C MXenes材料 | 12316-56-2 |
Nb4C3-MXenes 材料 | 12316-56-2 |
Ti2N-Mxenes材料 | 12316-56-2 |
Nb2C-MXenes | 12316-56-2 |
超大尺寸的Nb2C納米片（>10μm） | 12316-56-2 |
Nb2C MXenes材料 單層膠體DMF溶液 | 12316-56-2 |
單層Nb2C 乙醇 膠體溶液 | 12316-56-2 |
單層小尺寸（小于100nm） Nb2C 水溶液 | 12316-56-2 |
單層大尺寸(>5微米)Nb2C -mxene 膠體溶液 | 12316-56-2 |
風琴狀Nb2C MXenes材料 | 12316-56-2 |
單層Nb2C 膠體水溶液 -MXenes材料 - 50ml | 12316-56-2 |
風琴狀Ta2C-MXenes材料 | 12316-56-2 |
風琴狀V4C3 MXenes材料 | 12316-56-2 |
風琴狀Ta4C3 MXenes材料 | 12316-56-2 |
氮摻雜mxenes | 12316-56-2 |
氮化mxene Ti2C-N | 12316-56-2 |
氮化mxene Nb2C-n | 12316-56-2 |
氮化mxene V2C-N | 12316-56-2 |
氮化mxene Ti3C2-N | 12316-56-2 |
多層全氯基團MXene | 12316-56-2 |
多層全氯V2C材料- MXene | 12316-56-2 |
多層全氯Ti2C材料- MXene | 12316-56-2 |
多層全氯Nb2C材料- MXene | 12316-56-2 |
多層全氯Ti3C2材料- MXene | 12316-56-2 |
MXene柔性薄膜 | 12316-56-2 |
MXene復合高導電 | 12316-56-2 |
MXeneTi3C2復合納米銀線薄膜 | 12316-56-2 |
MXene 50% V2C薄膜 | 12316-56-2 |
MXene 50% Ti3C2薄膜 | 12316-56-2 |
MXene Ti2C薄膜 | 12316-56-2 |
MXene Ti3C2薄膜 | 12316-56-2 |
MXene V2C薄膜 | 12316-56-2 |
MXene Ti3C2Tx柔性膜 | 12316-56-2 |
MXene復合納米碳薄膜 | 12316-56-2 |
全羥基基團MXene | 12316-56-2 |
全羥基MXene—V2C | 12316-56-2 |
全羥基MXene—Ti2C | 12316-56-2 |
全羥基MXene—Ti3C2 | 12316-56-2 |
全羥基MXene—Nb2C | 12316-56-2 |
單層mxene材料 | 12316-56-2 |
單層Ti2SnC 膠體水溶液 -MXene材料 | 12316-56-2 |
單層膠體水溶液 Nb2C MXenes材料 | 12316-56-2 |
單層V2C膠體水溶液 -MXenes材料 | 12316-56-2 |
單層Ti3C2 乙醇 膠體 | 12316-56-2 |
單層Ti3C2 DMF 膠體溶液 | 12316-56-2 |
單層材料粉末 Ti2C MXenes材料 | 12316-56-2 |
Co 原位摻雜 Ti3ALC2 材料 | 12316-56-2 |
Fe原位摻雜 Ti3AlC2 材料 | 12316-56-2 |
Mn原位摻雜 Ti3ALC2 材料 | 12316-56-2 |
S原位摻雜Ti3AlC2 MAX材料 | 12316-56-2 |
球形Ti3AlC2-MAX材料 | 12316-56-2 |
Cu原位摻雜 Ti3alC2 材料 | 12316-56-2 |
MAX 靶材 | 12316-56-2 |
Ti3siC2 max相靶材 | 12316-56-2 |
Ti3alC2 max相靶材 | 12316-56-2 |
Ti3AlC2/Cr2AlC靶材 厚度3-5mm | 12316-56-2 |
Ti3AlC2-MAX | 12316-56-2 |
99.7% TI3AlC2 粉末材料 | 12316-56-2 |
Ti3AlC2 MAX材料 | 12316-56-2 |
V4AlC3-MAX 材料 | 12316-56-2 |
Ta4AlC3-MAX 材料 | 12316-56-2 |
Ta2AlC-MAX 材料 | 12316-56-2 |
Cr2AlC-MAX 材料 | 12316-56-2 |
Ti3AlCN-MAX 材料 | 12316-56-2 |
Ti2AlN-MAX 材料 | 12316-56-2 |
Nb4AlC3-MAX 材料 | 12316-56-2 |
Mo2Ti2AlC3-MAX 材料 | 12316-56-2 |
Mo2Ga2C-MAX 材料 | 12316-56-2 |
Nb2AlC3-MAX材料 | 12316-56-2 |
MoAlB-MAX 材料 | 12316-56-2 |
Mo2TiAlC2- MAX 材料 | 12316-56-2 |
Ti2AlC-MAX 材料 | 12316-56-2 |
Ti2SnC-MAX 材料 | 12316-56-2 |
Ti3GeC2-MAX材料 | 12316-56-2 |
Mo3AlC2-MAX材料 | 12316-56-2 |
Mn2AlC-MAX 材料 | 12316-56-2 |
Nb2AlC-MAX 材料 | 12316-56-2 |
V2AlC-MAX材料 | 12316-56-2 |
Mn3AlC2-MAX 材料 | 12316-56-2 |
Ti3SiC2-MAX材料 | 12316-56-2 |
TiVAlC-MAX 材料 | 12316-56-2 |
ScAl3C3-MAX 材料 | 12316-56-2 |
Ti4AlN3-MAX材料 | 12316-56-2 |
mxene墨水 | 12316-56-2 |
MXene 粘性水性油墨 | 12316-56-2 |
mxene改性導柔性印刷電路導電高附著力好 | 12316-56-2 |
泡沫ni負載mxene | 12316-56-2 |
泡沫鎳負載mxene-v2c | 12316-56-2 |
泡沫鎳負載mxene-nb2c | 12316-56-2 |
泡沫鎳負載mxene-Ti3C2 | 12316-56-2 |
類mxene風琴狀TMDS-Ti2Se | 12316-56-2 |
MXene氣凝膠 | 12316-56-2 |
MAX相陶瓷Ti3AlC2 | 12316-56-2 |
三元層狀陶瓷Ti2SnC MAX相化合物 | 12316-56-2 |
Ti3SiC2 陶瓷MAX相化合物 | 12316-56-2 |
Ti2AlC陶瓷MAX相化合物 | 12316-56-2 |
Nb4AlC3陶瓷MAX材料 | 12316-56-2 |
Ti2SC陶瓷MAX相材料 | 12316-56-2 |
Cr2AlC 陶瓷MAX相薄膜材料 | 12316-56-2 |
MAX相Ti3SiC2材料 | 12316-56-2 |
1.銷售價格低廉（大部分產(chǎn)品價格是國外的50%甚至更低）
2.售后有保證（如果有任何質(zhì)量問題可以退換貨）
3.提供定制技術，可以用其他基團修飾偶聯(lián)**小分子/多糖
溫馨提示：西安pg電子官方生物供應產(chǎn)品僅用于科研，不能用于人體
wyf 11.11
pg電子官方微信公眾號
官方微信
庫存查詢
