為了提高FePc及其衍生物的催化穩(wěn)定性，常用的策略往往涉及到將酞菁與碳材料復(fù)合和高溫處理，這些方法雖然能夠在一定程度上提高穩(wěn)定性，但是本征的M-N4大環(huán)結(jié)構(gòu)也將在焙燒過(guò)程中遭到破壞，影響電子的快速傳輸并降低催化劑的活性的研究表明，與酞菁外環(huán)相連的取代基可以調(diào)節(jié)中心金屬原子的電子結(jié)構(gòu)，實(shí)現(xiàn)在穩(wěn)定性方面的**提升。同時(shí)，具有官能團(tuán)的FePc衍生物也有能夠通過(guò)聚合形成高穩(wěn)定性聚合物。然而，合成聚合物的過(guò)程通常涉及繁瑣的步驟或苛刻的條件；同時(shí)，該方法也很難同時(shí)保證活性和穩(wěn)定性的增強(qiáng)。在ORR活性火山圖中，酞菁鈷的催化活性低于酞菁鐵，但因?yàn)樘�菁鈷不受到與過(guò)氧化氫反應(yīng)的困擾，表現(xiàn)出對(duì)ORR良好的穩(wěn)定性。

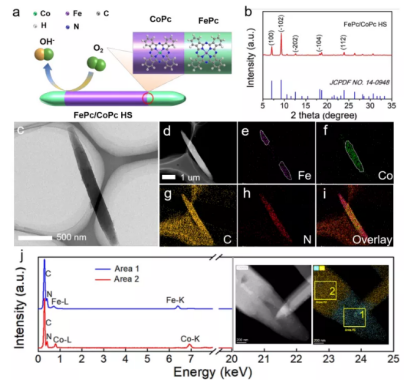

        圖1 a) FePc/CoPc HS示意圖。b) FePc/CoPc HS的XRD圖譜。c) FePc/CoPc HS的TEM圖像。d - i) FePc/CoPc HS的HAADF-STEM圖像以及FePc/CoPc HS對(duì)應(yīng)的EDS能譜。j) 異質(zhì)界面周?chē)鷧^(qū)域1和區(qū)域2的EDS譜圖。

催化劑的電子結(jié)構(gòu)對(duì)其ORR性能有重要影響

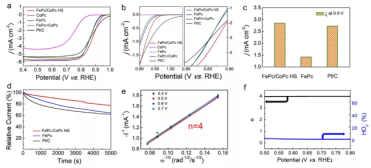

        圖2 FePc，CoPc，F(xiàn)ePc+CoPc，Pt/C和FePc/CoPc HS的a）LSV曲線和b）LSV曲線的局部放大曲線。c）FePc，CoPc和FePc/CoPc HS的動(dòng)力學(xué)電流jk。d）半波電勢(shì)下的FePc，Pt/C和FePc/CoPc HS穩(wěn)定性。e）不同轉(zhuǎn)速RDE測(cè)試得到的FePc/CoPc HS的K-L曲線。f）RRDE測(cè)試計(jì)算得到的電子轉(zhuǎn)移數(shù)（n）和中間產(chǎn)物產(chǎn)率（HO2-）。

        在LSV曲線中（圖2a），F(xiàn)ePc/CoPc HS的起峰電位達(dá)到0.971 V，優(yōu)于CoPc (0.891 V)，F(xiàn)ePc (0.958 V) 和 FePc+CoPc (0.952 V)；同時(shí)，半波電勢(shì)達(dá)到了0.879 V，也遠(yuǎn)高于其他催化劑。通過(guò)計(jì)算在0.9 V下的動(dòng)力學(xué)電流（圖3c）發(fā)現(xiàn)，相比于FePc，F(xiàn)ePc/CoPc HS的動(dòng)力學(xué)電流有了＞**的提升。以上結(jié)果都證明了異質(zhì)結(jié)構(gòu)的FePc/CoPc HS展現(xiàn)出**的電催化活性。在半波電勢(shì)下測(cè)試穩(wěn)定性（圖3d），F(xiàn)ePc/CoPc HS 的活性保持率達(dá)到了77.4%，超過(guò)了FePc (64.2%)和Pt/C (62.6%)。這一結(jié)果證明異質(zhì)結(jié)構(gòu)的設(shè)計(jì)能夠**提升穩(wěn)定性。從K-L曲線計(jì)算得到ORR的電子轉(zhuǎn)移數(shù)為4（圖2e），RRDE的結(jié)果也能佐證，在整個(gè)過(guò)程中，中間產(chǎn)物產(chǎn)率**（圖2f），說(shuō)明FePc/CoPc HS 可以促進(jìn)ORR反應(yīng)向4電子過(guò)程進(jìn)行，具有高的反應(yīng)活性，同時(shí)具有較低的中間產(chǎn)物生成率。

    產(chǎn)品供應(yīng)列表：

三氟乙氧基取代酞菁化合物

苯胺及其季銨化酞菁光敏劑

苯胺酞菁(Zn Pc1)/季銨鹽(Zn Pc2)酞菁

含酰亞胺結(jié)構(gòu)超支化酞菁復(fù)合材料

酞菁/碳納米管復(fù)合材料

金屬酞菁/石墨烯復(fù)合材料

酪氨酸修飾的鋅酞菁

酞菁-苝酰亞胺功能染料

聚方酸菁功能材料

超支化酞菁鋅

磺酸基酞菁/石墨烯靜電自組裝薄膜

卟啉酞菁的雙層化合物

四取代酞菁配合物

酞菁/二氧化硅復(fù)合大孔材料

酞菁氧鈦單晶有機(jī)材料

重氮鹽功能化石墨烯/酞菁復(fù)合材料

不對(duì)稱(chēng)“3+1”類(lèi)型鋅酞菁化合物

手性酞菁-稀土三明治配合物

六羧基雙核酞菁鈷

酞菁高分子磁性復(fù)合材料

酞菁鐵有機(jī)磁性樹(shù)脂雜化材料

酞菁鐵/納米鐵磁性復(fù)合材料

苯乙烯-二乙烯苯樹(shù)脂負(fù)載雙核鈷酞菁

2,9,16,23-四烷氧基酞菁鈷(Ⅱ)

二(磺酸鉀基)二(鄰苯二甲酰亞胺甲基)酞菁鋅

新型側(cè)鏈取代稀土酞菁配合物

鈀酞菁配合物熒光材料

四-α(β)-(4-吡啶氧基)酞菁鋅

酞菁銅染料/TiO2納米粒子異質(zhì)結(jié)LB膜

PA6/酞菁納米復(fù)合材料

SnO2基酞菁敏化納米復(fù)合光催化材料

八異戊氧基酞菁鉛旋涂膜

β-磺酸鉀基酞菁鋅混合物

四-α-（2,2,4-三甲基-3-戊氧基）酞菁鈷（鎳、銅、鋅）

四-α-（2,2,4-三甲基-3-戊氧基）酞菁釩氧

四-α-（2,4-二叔丁基苯氧基）酞菁釩氧

層析硅膠鍵合酞菁銅

c60富勒烯軸向取代的鈦酞菁化合物

四-β-(7-香豆素氧基)酞菁鋅(Ⅱ)

四-β-(4-吡啶硫基)酞菁鋅(Ⅱ)

α(β)-(2,4-二叔丁基苯氧基)酞菁鈷

四-β-(8-喹啉氧基)取代酞菁金屬配合物

氧化鐵氣凝膠納米粒子酞菁復(fù)合材料

稀土酞菁納米有序復(fù)合光電功能材料

三明治型稀土酞菁和氨基取代稀土酞菁

二磺酸基二鄰苯二甲酰亞胺甲基酞菁鋅

酞菁銅磺酰氯接枝聚苯胺

方酸菁功能材料修飾納米晶TiO2薄膜電極材料

鈷萘酞菁

可溶性亞酞菁

酞菁金屬有機(jī)框架MOFs

近紅外酞菁納米復(fù)合材料

功能化酞菁金屬有機(jī)骨架

UiO-66型NMOF光敏劑（UiO-66-TPP）

酞菁鋅修飾H2L-ZnPc[對(duì)三聯(lián)苯]-4,4’’二羧酸有機(jī)配體

H2L-ZnPc/UiO-68-NH2

H2L-ZnPc在H2L-ZnPc/UiO-68-NH2

金屬酞菁@金屬有機(jī)框架催化劑

RHO-[Zn（eim）2]（MAF-6）

酞菁功熒光探針

陽(yáng)離子鋁酞菁-血卟啉單甲醚締合物

酞菁締合物紅區(qū)熒光探針

紅色熒光探針羧基鋁酞菁

陽(yáng)離子鋁酞菁紅區(qū)熒光探針

四磺基鋁酞菁-十四烷基二甲基乙基氯化銨離子締合物紅色熒光探針

陽(yáng)離子鋁酞菁-黏多糖締合物熒光探針

新型亞酞菁熒光探針

半乳糖/酞菁近紅外熒光探針

四硝基鋁酞菁熒光探針
