BaTiO3材料是一類重要的電子陶瓷材料，具有良好的光、電及化學(xué)催化性能，被廣泛應(yīng)用于電子及微電子工業(yè)、能源開發(fā)、污染物處理等領(lǐng)域。隨著高純超微粉體技術(shù)、厚膜與薄膜技術(shù)的發(fā)展和完善，BaTiO3材料體系圍繞新材料的探索、傳統(tǒng)材料的改性、材料與器件的一體化研究與應(yīng)用等方面幵展了廣泛的研宄，成為材料科學(xué)工作者**活躍的研究領(lǐng)域。

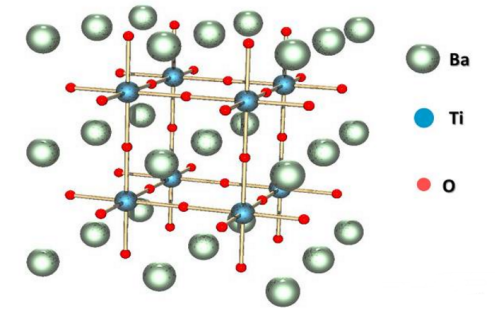

 BaTiO3的鈣鈦礦晶體結(jié)構(gòu)圖

鈦酸鋇是**的鐵電材料，具有鐵電性，在一定溫度范圍內(nèi)具有自發(fā)極化現(xiàn)象，由于鈦離子隨溫度變化自發(fā)極化方向不同，鈦酸鋇的晶型分為六方相、立方相、四方相、斜方相和菱形相五種，如圖2所示。其中三方晶系、斜方晶系、四方晶系稱為鐵電晶系，具有鐵電性。

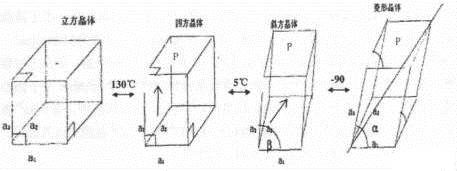

 BaTiO3的四種晶型

BaTiO3粉體制備

鈦酸鋇的制備方法可分為固相法、氣相法和液相法。傳統(tǒng)的鈦酸鋇合成方法是固相法，將BaCO3和等摩爾的TiO2經(jīng)高溫灼燒（~1300℃）而成，但得到的BaTiO3粒度大、純度低且不均勻，遠不能滿足電子陶瓷工業(yè)的發(fā)展，如無法用于介電層厚度小于5μm的多層陶瓷電容器的制造等。氣相法可以制備出性能**的BaTiO3粉體，但是生產(chǎn)成本過高，無法應(yīng)用于工業(yè)生產(chǎn)。而液相法可以較低的成本制備出**、高活性及組分均勻的粉體。

化學(xué)沉淀法

化學(xué)沉淀法就是在金屬鹽溶液中加入適當?shù)某恋韯�，控制適當?shù)臈l件使沉淀劑與金屬離子反應(yīng)生成陶瓷前驅(qū)體沉淀物，再將此沉淀物緞燒形成納米粉體。根據(jù)沉淀的方式分為共沉淀法，均相沉淀法，直接沉淀法，及在沉淀法的基礎(chǔ)上發(fā)展起來的借助其他輔助手段的制備方法，如超重力反應(yīng)沉淀法和超聲化學(xué)法等。

共沉淀法

共沉淀法是指在混合的金屬鹽溶液中，添加沉淀劑得到多種成分的混合均勻的沉淀，然后進行熱分解。主要有草酸鹽共沉淀法、檸檬酸鹽共沉淀法和雙氧水共沉淀法。

草酸鹽共沉淀法是指將四氯化鈦和氯化鋇的混合溶液在適宜溫度下加入到草酸鹽中，并加入表面活性劑，反應(yīng)后生成草酸氧鈦鋇沉淀，經(jīng)過濾、洗滌、干燥和鍛燒得到鈦酸鋇粉體。該方法的缺點是草酸氧鈦鋇沉淀的鋇鈦比較難控制，且生產(chǎn)率低，批次間產(chǎn)品質(zhì)量差異較大。同時，由于需要鍛燒處理，粉體由不規(guī)則形狀的團聚粒子組成，顆粒尺寸難以達到納米尺度。

1)Polyimide|BaTiO3聚酰亞胺|鈦酸鋇復(fù)合膜

Polyimide/BaTiO3composite membrane（復(fù)合膜）,聚酰亞胺/BaTiO3介電性復(fù)合膜.

描述：通過將聚酰胺酸溶液與硅烷偶聯(lián)劑處理的鈦酸鋇(BaTiO3) 粒子進行溶液共混,亞胺化后得到高介電常數(shù)的聚酰亞胺/BaTiO3復(fù)合膜.

2)聚偏氟乙烯-鈦酸鋇復(fù)合材料

PVDF聚偏氟乙烯-BaTiO3復(fù)合材料，PVDF-BaTiO3復(fù)合材料，半透明PVDF聚偏氟乙烯,聚偏氟乙烯/鈦酸鋇高介電復(fù)合材料.

描述：受功能梯度材料設(shè)計理念的啟發(fā),采用聚合物微納層疊共擠裝置,提出了交替多層介電復(fù)合材料的假設(shè),設(shè)計了(聚偏氟乙烯/鈦酸鋇)(PVDF/BaTiO3)/PVDF交替多層介電復(fù)合材料.

PVDF聚偏氟乙烯-BaTiO3復(fù)合材料

聚偏氟乙烯改性鈦酸鋇復(fù)合材料，聚丙烯/SiO2-聚偏氟乙烯/改性BaTiO3介電復(fù)合材料

聚丙烯改性BaTiO3介電復(fù)合材料

SiO2-聚偏氟乙烯/改性BaTiO3介電復(fù)合材料

PVDF-BaTiO3復(fù)合材料

(聚偏氟乙烯/鈦酸鋇)(PVDF/BaTiO3)/PVDF交替多層介電復(fù)合材料

3)PS聚苯乙烯-鈦酸鋇復(fù)合材料

Polystyrene-BaTiO3復(fù)合材料，膦酸改性鈦酸鋇/聚苯乙烯復(fù)合材料，聚苯乙烯/鈦酸鋇復(fù)合微球.

描述：以聚苯乙烯與化學(xué)沉淀法鈦酸鋇陶瓷為基本組成,采用溶液共混,溶液聚合,表面處理后溶液聚合三種方法進行復(fù)合.

聚苯乙烯/鈦酸鋇復(fù)合微球PS-BaTiO3

樹枝狀聚酰胺PAMAM,聚N-異丙基丙烯酰胺P鈦酸鋇修飾聚苯乙烯Polystyrene復(fù)合微球

聚苯胺—鈦酸鋇納米復(fù)合材料

熱塑性聚氨酯及其鈦酸鋇復(fù)合材料，鈦酸鋇修飾聚苯胺納米復(fù)合材料

銀/鈮鉭酸鉀/鈦酸鋇復(fù)合聚合物介電材料

聚合物基超支化金屬酞菁@納米鈦酸鋇復(fù)合材料

4)C炭黑|鈦酸鋇復(fù)合顆粒

carbon black/BaTiO3復(fù)合顆粒，C炭黑/BaTiO3復(fù)合材料，鈦酸鋇改性炭黑的復(fù)合粒子

描述：采用溶膠-凝膠法制備出了鈦酸鋇改性炭黑的復(fù)合粒子,并觀察和分析了改性粒子的顆粒成分、結(jié)構(gòu)、微波介電特性及其對電磁波的吸收性能.

5)苯并噁嗪|鈦酸鋇復(fù)合材料

Benzoxazine/BaTiO3復(fù)合材料，苯并噁嗪/BaTiO3高性能復(fù)合材料，鈦酸鋇改性碳/苯并二噁唑三元復(fù)合材料

描述：通過共混法制備了苯并噁嗪/鈦酸鋇復(fù)合材料,探討了鈦酸鋇粒徑和填充量對復(fù)合材料介電性的影響。當(BaTiO3)=50%時,復(fù)合材料介電常數(shù)εr達54、介質(zhì)損耗tanδ為0.027。

鈦酸鋇改性碳/苯并二噁唑三元復(fù)合材料

鈦酸鋇改性碳納米管/聚亞苯基苯并二噁唑三元復(fù)合材料

三元復(fù)合材料BaTiO3/MWNT/PBO

鈦酸鋇 (BaTiO3)改性多壁碳納米管(MWNT)與亞甲基苯并二惡唑(PBO)復(fù)合材料

6)PI聚酰亞胺|納米鈦酸鋇復(fù)合薄膜

Polyimide/納米BaTiO3復(fù)合薄膜，聚酰亞胺與鈦酸鋇(BaTiO3)復(fù)合納米粒子

描述：高介電常數(shù)的聚酰亞胺/納米鈦酸鋇復(fù)合薄膜的方法:在氮氣流保護下,將等摩爾的二酐和二胺加入到N-甲基-2-吡咯烷酮或N,N-二甲基乙酰胺溶劑中,配制成固含量為10～20%的溶液,將改性納米鈦酸鋇粒子加入到上述溶液中,改性納米鈦酸鋇的加入量小于復(fù)合薄

聚酰亞胺枝接鈦酸鋇(BaTiO3)復(fù)合納米粒子

聚酰亞胺/硅石-鈦酸鋇納米復(fù)合粒子材料，聚酰亞胺/鈦酸鋇/水滑石復(fù)合薄膜

7)BMI雙馬來酰亞胺|鈦酸鋇復(fù)合材料

Bismaleimide/BaTiO3復(fù)合材料，BMI雙馬來酰亞胺雙官能團化合物

描述：雙馬來酰亞胺/鈦酸鋇復(fù)合材料介電性能的研究，以雙馬來酰亞胺(BMI)為樹脂基體,壓電陶瓷BaTiO,為功能填料,采用澆鑄的方法制備了BMI/BaTiO3復(fù)合材料。

8)BaTiO鈦酸鋇納米復(fù)合材料

高介電常數(shù)鈦酸鋇納米復(fù)合材料，低介電損耗鈦酸鋇BaTiO納米復(fù)合陶瓷材料

描述：通過分散聚合法成功地制備了聚酰亞胺/硅石-鈦酸鋇納米復(fù)合粒子,采用FT-IR,XRD,TEM 分析手段研究了復(fù)合粒子的結(jié)構(gòu),形貌及其大小

9)納米鈦酸鋇和羰基鐵Fe(CO)5|鈦酸鋇復(fù)合材料

納米BaTiO3和Fe(CO)5/BaTiO3復(fù)合材料,納米鈦酸鋇/環(huán)氧樹脂復(fù)合材料

描述：采用溶膠-凝膠法和物理共混法制備納米鈦酸鋇和羰基鐵/鈦酸鋇復(fù)合材料.通過X射線衍射儀(XRD),透射電鏡(TEM),矢量網(wǎng)絡(luò)分析儀(PNA)等測試手段對材料的物相,形貌和性能.

10)磁性離子Fe~(3+)摻雜鈦酸鋇復(fù)合粒子

四方相鈦酸鋇的Fe~(3+)磁性摻雜,磁性離子Fe摻雜鈦酸鋇鐵電材料,鐵摻雜的鈦酸鋇BaTi1-xFexO3(0.10≤x≤0.60)

描述;鈦酸鋇是一種重要的介電、鐵電材料,在電流變材料方面具有廣泛的應(yīng)用。通過對鈦酸鋇進行磁性離子Fe~(3+)的摻雜,擬制備出具有優(yōu)良電磁雙響應(yīng)的復(fù)合粒子.

11)Rare earth稀土元素改性鈦酸鋇基復(fù)合陶瓷

Rare earth元素改性BaTiO3復(fù)合陶瓷材料，稀土元素改性鈦酸鋇基復(fù)合永磁材料，鈦酸鋇介質(zhì)陶瓷高溫固相法稀土元素摻雜改性.

描述：鈦酸鋇基陶瓷介電性能進展**概述了制備工藝即研磨時間、預(yù)燒溫度、燒結(jié)溫度、種類的元素及其含量對鈦酸鋇介電常數(shù)及介電損耗的影響.

12)Ba(Ti,Zr)O3-BiFeO3復(fù)合陶瓷

Ba(Ti,Zr)O3-鐵酸鉍復(fù)合陶瓷材料，鐵電性和反鐵磁性鐵酸鉍復(fù)合材料，Ba(Zr0.06Ti0.94)O3-x%BiFeO3(x=0.2,0.4,0.6,0.8)系列復(fù)合陶瓷

描述：采用高溫固相法制備出Ba(Zr0.06Ti0.94)O3-x%BiFeO3(x=0.2,0.4,0.6,0.8)系列復(fù)合陶瓷,并研究了其相結(jié)構(gòu),介電,鐵電和壓電性質(zhì).XRD結(jié)果表明,所有樣品均呈現(xiàn)**的鈣鈦礦四方相結(jié)構(gòu).

13)Sn|Tb復(fù)合摻雜鈦酸鋇陶瓷

錫/鋱復(fù)合摻雜BaTiO3陶瓷材料，鑭鋱共摻雜鈦酸鋇復(fù)合陶瓷材料

描述：采用傳統(tǒng)固相法制備Sn、Tb復(fù)合摻雜BaTb0.01SnxTi0.99-xO3(x=0、0.05、0.10、0.15)陶瓷,借助X射線衍射、掃描電鏡和阻抗分析儀研究Sn、Tb復(fù)合摻雜以及Sn摻雜量對鈦酸鋇陶瓷結(jié)構(gòu)及介電性能的影響。

14)鈦酸鋇(BaTiO3)粉體材料

鑭摻雜鈦酸鋇BaTiO3粉體，四方相納米尺寸鈦酸鋇粉體，功能陶瓷用高純亞微米BaTiO_3粉體

描述：采用溶膠-凝膠法,以醋酸鋇和鈦酸丁酯為原料,冰醋酸為催化劑,制備了BaTiO3干凝膠,干凝膠在700℃以上溫度焙燒,得到單一物相的BaTiO3納米粉體

15)BaTiO3鈦酸鋇基復(fù)合材料

BaTiO3鈦酸鋇基鐵電陶瓷材料；鈦酸鋇基復(fù)合晶體粉末材料，鈦酸鋇陶瓷顆粒金屬基復(fù)合材料，鐵酸鉍鈦酸鋇固溶體基復(fù)合材料，鈦酸鋇基聚合物復(fù)合材料

描述：制備形貌良好的BaTiO_3基復(fù)合材料的基礎(chǔ)上,探究其光電性能和反應(yīng)原理,為鐵電材料在光催化、機電轉(zhuǎn)換等領(lǐng)域的應(yīng)用奠定基礎(chǔ),提高鈦酸鋇基復(fù)合材料在環(huán)境處理,建筑物節(jié)能方面的應(yīng)用潛力。

16)鈦酸鋇BaTiO3壓電陶瓷纖維及其復(fù)合材料

BaTiO3/piezoelectric ceramics Fiber復(fù)合材料，

描述：采用溶膠-凝膠法制備鈦酸鋇溶膠和粉末,并分別采用連續(xù)紡絲技術(shù)和粉末-溶膠混合擠出技術(shù)制備鈦酸鋇壓電陶瓷纖維,系統(tǒng)研究鈦酸鋇纖維的結(jié)構(gòu)和性能.

17)摻雜鈦酸鋇的有機金屬鹵化物鈣鈦礦CaO 41.24%|TiO2 58.76%薄膜材料

摻雜BaTiO3的有機金屬鹵化物Perovskite薄膜材料，Sn型有機金屬鹵化物鈣鈦礦薄膜

描述：采用摻雜的方法把鈦酸鋇材料加入到鈣鈦礦材料當中,使其均勻的分散到鈣鈦礦溶液當中,然后采用旋涂的方法在介孔二氧化鈦薄膜上旋涂含有鈦酸鋇的鈣鈦礦層,作為太陽能電池的光吸收層材料.

18)鈦酸鋇界面修飾層的鈣鈦礦材料

陰極界面修飾層改善平面p-i-n型鈣鈦礦，有機/無機雜化金屬鹵化物鈣鈦礦半導(dǎo)體材料

描述：采用PCBM/C_(60)/LiF三層陰極界面修飾層(Cathode buffer layers,簡稱CBLs)來實現(xiàn)高性能的平面p-i-n型鈣鈦礦太陽能電池,所制備的器件結(jié)構(gòu)為:ITO/PEDOT:PSS/CH_3NH_3PbI_3-x Clx/CBLs/Al。同時研究了PCBM單層以及PCBM/Li F雙層作為陰極界面修飾層所制備的鈣鈦礦太陽能電池的器件性能。

19)鈣鈦礦型鈦酸鹽titanate材料

鈣鈦礦型鈦的含氧酸鹽復(fù)合材料，鈣鈦礦型納米材料鈦酸鹽和釩酸鉍復(fù)合材料

描述：鈣鈦礦型鈦酸鹽材料由于具有**的電學(xué)性能,在電學(xué)陶瓷等方面顯示了強大的生命力,應(yīng)用和發(fā)展的前景**廣泛,在當代科技領(lǐng)域中占有非常重要的地位。

20)復(fù)合摻雜鋯Zr鈦酸鋇陶瓷介電性三氧化二釓材料

釓、鋯復(fù)合摻雜鈦酸鋇BaTi0.9Zr0.1O3.xGd2O3粉體及陶瓷材料，鍶鋯共摻雜對鈦酸鋇陶瓷材料.

描述:采用溶膠-凝膠法制備了一系列釓、鋯復(fù)合摻雜鈦酸鋇BaTi0.9Zr0.1O3.xGd2O3粉體及陶瓷,經(jīng)SEM形貌觀察,致密性較好。

wyf  12.04
