過渡金屬卟啉和酞菁化合物是一類能地促進(jìn)CO2還原的催化劑，因此被廣泛地應(yīng)用于電催化CO2還原體系當(dāng)中，然而其在Li-CO2電池體系中的應(yīng)用卻沒有受到任何關(guān)注。

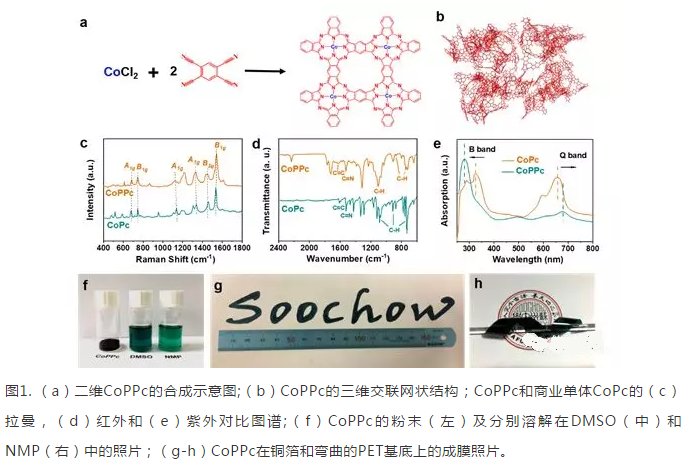

 我們通過簡(jiǎn)單的微波加熱法制備了具有彈性和可再加工性的具有網(wǎng)狀交聯(lián)結(jié)構(gòu)的三維共軛聚酞菁鈷（CoPPc）發(fā)現(xiàn)該聚合物能溶解在多種極性溶劑中，且當(dāng)溶劑揮發(fā)后能在各種厚度和形狀的基底上形成一層均勻的膜，將基底進(jìn)行彎曲或折疊時(shí)，表面的膜不會(huì)破裂或者脫落，這證明了該聚合物具有良好的彈性和可再加工性，這些性質(zhì)為新型電極的設(shè)計(jì)提供了可能。

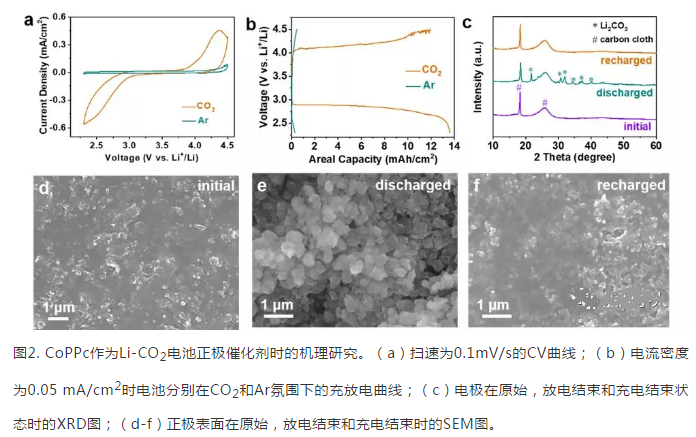

隨后我們對(duì)該催化劑在Li-CO2電池中的潛在應(yīng)用做了探究，當(dāng)將其用作Li-CO2電池正極催化劑時(shí)，其不僅能的降低電池極化，還能使電池釋放出較大的面積比容量，當(dāng)電流密度為0.1mA/cm2時(shí)，該電池首圈放電容量為13.6mAh/cm2，庫(kù)倫效率達(dá)到88%，且充電電壓降至~4.1 V。為了了解可能的反應(yīng)機(jī)理，我們對(duì)處于不同充放電狀態(tài)下的正極表面進(jìn)行了探究。非原位的XRD及SEM表明，當(dāng)電池未進(jìn)行充放電時(shí)，CoPPc在碳布表面形成一層光滑且致密的薄膜；當(dāng)在0.05mA/cm2的電流密度下放電至5mAh/cm2時(shí)，電極表面會(huì)覆蓋上一層粒徑為200~500nm的Li2CO3顆粒；在充電過程中，結(jié)合電化學(xué)質(zhì)譜測(cè)試，CO2是主要的氣體產(chǎn)物，且當(dāng)充電結(jié)束后，集流體表面的Li2CO3消失，電極表面恢復(fù)到原始狀態(tài)。這表明CoPPc在Li-CO2電池中能的促進(jìn)Li2CO3的可逆形成和分解。

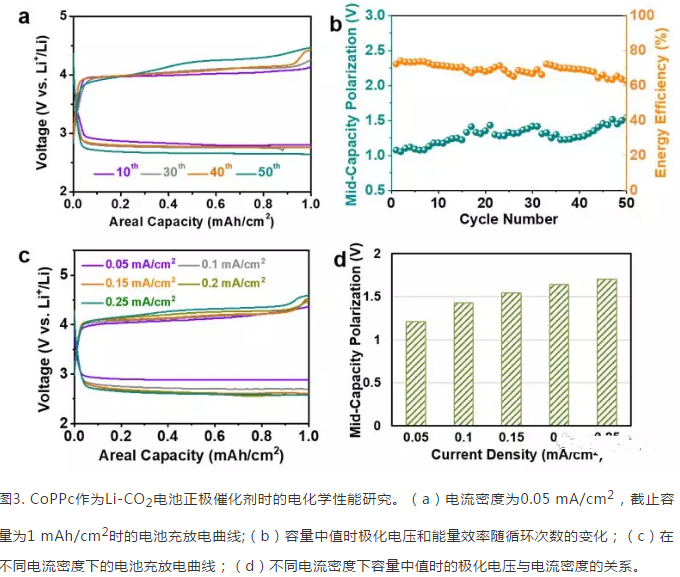

接著對(duì)電化學(xué)性能進(jìn)行了測(cè)試。設(shè)置電流密度為0.05mA/cm2，截止容量為1 mAh/cm2，當(dāng)充電電壓截至4.5 V時(shí)，該電池能可逆循環(huán)50次，電壓極化從1.08V升至1.53V。此外，將電流密度從0.05mA/cm2升高到0.25mA/cm2時(shí)，電壓極化僅從~1.2V升高到~1.7V。這些結(jié)果表明用CoPPc作為催化劑時(shí)，Li-CO2能電池釋放出大的面積比容量并展現(xiàn)出的循環(huán)穩(wěn)定性和倍率性能。

西安pg電子官方生物供應(yīng)酞菁相關(guān)定制產(chǎn)品目錄：

二氧化鈦多孔電極上修飾酞菁鋅

二氧化鈦多孔電極上修飾甲基卟啉

磺基酞菁銅/石墨烯納米復(fù)合材料(CuTsPc/GR)修飾玻碳電極

多酸/酞菁銅復(fù)合膜電極(CuPc-PANI)

酞菁鐵修飾碳糊電極

酞菁鐵-鄰苯二甲酸二正辛酯修飾碳糊電極

四磺酸基酞菁鐵(FeTSPc)修飾光滑鉑(Pt)電極

碳納米管/酞菁鈷復(fù)合材料修飾玻碳電極

酞菁鈷修飾碳糊電極

聚酞菁鈷/碳納米管復(fù)合材料修飾電極(CoPPc/MWCNTs/GCE)

聚合酞菁鈷修飾玻碳電極(poly-CoPc-GC)

聚氨基酞菁鈷(CoTAPc)修飾電極(CoTAPc/GC)

α-(2,4-二叔丁基苯氧基)酞菁鈷修飾碳糊電極

鐵/鈷雙金屬酞菁電催化劑

四苯基卟啉氧釩/酞菁復(fù)合光電導(dǎo)材料

石墨烯/酞菁/聚苯胺復(fù)合電極材料

脲醛樹脂微膠囊包覆酞菁藍(lán)電泳液

鋰/亞硫酰氯電池酞菁配合物催化劑

多酸/酞菁復(fù)合膜電極

單核金屬酞菁催化鋰/亞硫酰氯電池

不對(duì)稱酞菁光電功能材料

酞菁銅功能化聚苯胺(PAnCuPc)

酞菁銅(HBCuPc)功能化Fe3O4

超支化酞菁銅功能化碳納米管CNTs(HBCuPc-CNTs)

酞菁銅功能化的CNTs(HBCuPc-CNTs)

四磺酸基酞菁鐵(FeTSPc)功能化石墨烯納米層(GNs)復(fù)合物

銦酞菁功能化的四臂星型聚甲基丙烯酸甲酯

酞菁功能化纖維素納米纖維

金屬磺化酞菁功能化石墨烯雜化材料

磺化酞菁氧釩功能化石墨烯雜化材料

氯代磺化酞菁銦功能化石墨烯雜化材料

氯代磺化酞菁鐵功能化石墨烯雜化材料

鈷酞菁功能化聚合物

硅酞菁功能化石墨烯(SiPc(phenyl)2G2)

氨基金屬酞菁功能化修飾氧化石墨烯復(fù)合材料

銅酞菁功能化石墨烯

鈷酞菁功能化Janus復(fù)合材料

銦酞菁功能化的四臂星形聚合物

硅酞菁功能化TiO2晶體

卟啉酞菁功能化的無機(jī)納米復(fù)合體

鎳酞菁功能化石墨烯載金復(fù)合材料

苯并噻二唑功能化金屬酞菁

金屬酞菁功能化超支化聚芳醚酮

有機(jī)功能化非聚集酞菁

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體**、**開發(fā)、和其他商業(yè)用途，如有購(gòu)買方或第三方采購(gòu)我公司的產(chǎn)品用于**、**開發(fā)或商業(yè)用途，購(gòu)買方或第三方將承擔(dān)所有法律責(zé)任，我公司也將追究其法律責(zé)任。

以上資料來自互聯(lián)網(wǎng)，如有侵權(quán)，請(qǐng)聯(lián)系我們進(jìn)行刪除

僅用于科研
