Ag銀納米晶修飾的TiO2納米管（TNT）陣列的合成研究

三維基底骨架和異質(zhì)種子引導(dǎo)是調(diào)控金屬鋰沉積和**鋰枝晶生長的兩種**方法。本研究提出和構(gòu)建了超小Ag納米晶（7-10 nm）均勻電鍍的3D TiO2納米管（TNT）陣列作為鋰金屬沉積的受限空間宿主。

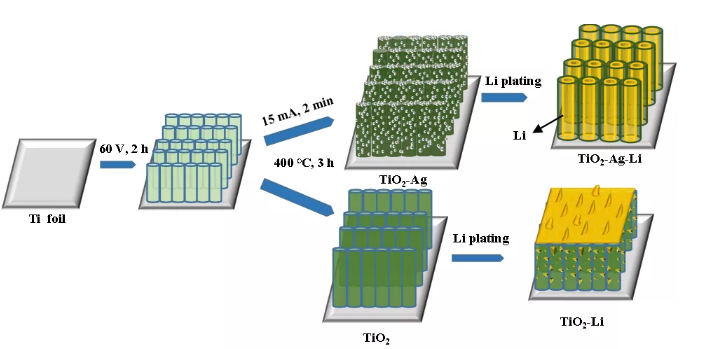

通過**的陽極氧化法制備TiO₂納米管陣列（TNT），調(diào)控不同管徑的納米管陣列，研究發(fā)現(xiàn)較薄管壁的納米管有利于鋰的沉積。進一步采用陰極沉積法，通過兩次短暫(每次1分鐘)沉積快速實現(xiàn)均勻的**銀納米晶修飾，得到3D TNT-Ag陣列。調(diào)控實現(xiàn)對納米管其固有的鋰親和力和較大的Li吸附能，這有利于Li的捕獲。鋰沉積效果發(fā)現(xiàn)，3D TNT-Ag陣列能夠鋰**誘導(dǎo)金屬鋰的限域沉積。

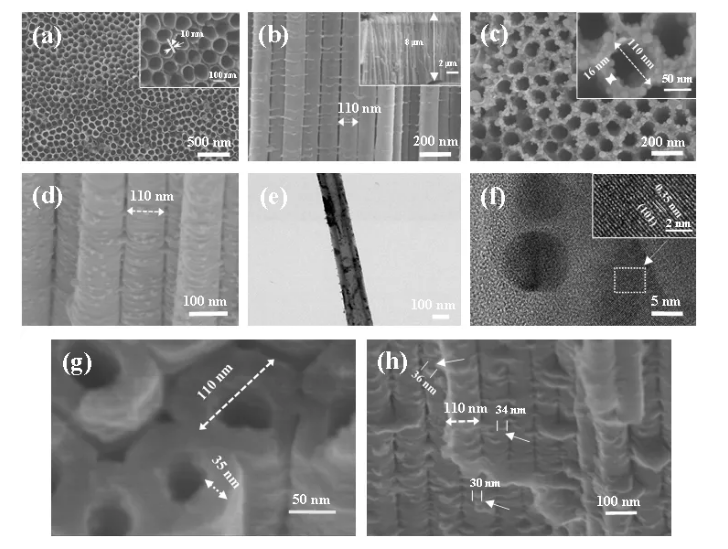

圖 2. (a, b) TNT的俯視圖與截面SEM , (c, d) TNT-Ag的俯視圖與截面SEM, (e) TNT-Ag的TEM ,(f) TNT-Ag的HRTEM, (g, h) Li沉積0.5 mAh cm-2于TNT-Ag的SEM.

從圖2（a,b）中可以看出TiO2納米管陣列為直徑110nm，長約8um的整齊排列的納米管組成。

圖2（c,d）為Ag修飾后的TiO2納米管陣列，如圖所示，納米管內(nèi)外壁均有裝飾均勻的銀納米顆粒，顆粒大小在7-10nm左右。

該復(fù)合基底結(jié)構(gòu)中TiO2具有固有的鋰親和力和較大的Li吸附能，這有利于Li的捕獲，而銀納米晶可以誘導(dǎo)鋰金屬在納米尺度上進行選擇性的成核，且表現(xiàn)出無成核勢壘的特點，從而實現(xiàn)均勻的鋰沉積并導(dǎo)入3D納米管陣列，形成3D結(jié)構(gòu)的金屬鋰陣列。半電池測試結(jié)果表明，這種二元結(jié)構(gòu)TNT-Ag-Li負極在2 mAh cm-2容量（1 mA cm-2）經(jīng)過300次循環(huán)后，仍可保持99.4％的高庫侖效率。值得注意的是在Li對稱電池中，在2mA h cm-2容量（1 mA cm-2）下，TNT-Ag-Li展現(xiàn)出2500h以上的長期循環(huán)壽命，且具有**的極化電壓4mV。最后，將TNT-Ag-Li金屬負極和商用LiFeO4正極匹配的全電池，明顯表現(xiàn)出比商用金屬鋰片更**的性能，在5 C大倍率下表現(xiàn)115 mA h g-1 的高容量和**的穩(wěn)定性，在500個循環(huán)中的庫侖效率高達≈100％。

西安pg電子官方生物提供的二氧化鈦納米復(fù)合材料定制產(chǎn)品如下：

多孔硅樹脂/聚二甲基硅氧烷復(fù)合材料

多孔硅基-維氧化鎢納米線

TiO2/AC復(fù)合光催化劑

多孔納米晶TiO2薄膜光催化劑

氮摻雜TiO2光催化劑

TiO2/活性炭纖維復(fù)合材料

銳鈦型介孔納米TiO2粉體

納米復(fù)合物TiO2-WO3介孔材料

介孔TiO2/Y-Fe2O3復(fù)合材料

混晶結(jié)構(gòu)納米TiO2粉體

分子修飾氮化碳/二氧化鈦復(fù)合材料

TiO2纖維素多孔三維材料

磁性核-殼納米硅基多孔材料

蜂窩狀介孔二氧化鈦材料

碳氮共摻雜的介孔TiO2納米球

Sr摻雜TiO2介孔材料

鍶摻雜二氧化鈦介孔材料

Sr-TiO2介孔材料

Cu2+摻雜TiO2介孔材料

介孔TiO2/GO復(fù)合材料

稀土Nd3+摻雜介孔TiO2復(fù)合材料

稀土Nd3+摻雜介孔TiO2/GO復(fù)合材料

TiO2多孔材料

Fe/TiO2多孔材料

Fe3O4/SiO2/TiO2多孔復(fù)合氧化物

石墨烯介孔碳復(fù)合材料

介孔二氧化鈦/多孔炭材料

硫酸改性介孔TiO2@SiO2

多級介孔TiO2納米纖維膜

PVP-I修飾介孔TiO2光催化劑

V2O5/BiVO4/TiO2復(fù)合催化劑

TiO2基納米復(fù)合纖維光催化劑

有機物表面修飾二氧化鈦光催化劑

g-C3N4/TiO2可見光催化劑

多孔硅基有序氧化鎢納米棒

多孔硅襯底的納米薄膜材料

多孔硅基金屬氧化物納米復(fù)合材料

三維有序介孔二氧化鈦微球

介孔TiO2固定化葡萄糖氧化酶

介孔TiO2材料(m-TiO2)

介孔TiO2微米棒

介孔CO-TiO2

介孔TiO2/Cds納米復(fù)合材料

可見光響應(yīng)介孔TiO2

Ti自修飾介孔TiO2光催化劑

WO3/TiO2介孔材料

介孔材料TiO2/SBA-15

Ag摻雜TiO2/SBA-15催化劑

鐵摻雜TiO2/SBA-15

Fe-TiO2/SBA-15

WO3-TiO2/SBA-15

介孔RGO/TiO2復(fù)合光催化劑

以上資料來自西安pg電子官方生物小編zhn2020.12.30
