用 紅外 碳硫 測定 儀定總碳量、 紅外光 譜檢測羰基 或其它基 團，用 碳質(zhì) 量含 量 (r,l／c，以下 同)分別為 0．180 ，0．013％和0．058 的Y：0 A1：0。和 Nd。0。配成1％ Nd：YA10。(原 子 比， 以下同)晶體 生 長 用的熔料，每堝大約 800g，在 1300~1400℃ 煅燒后取 樣定 量 碳 和 記 錄其紅外光 譜圖。用中頻感應(yīng) 加熱提拉法從熔料 中生長 出 Nd：YA10。晶 體，通過 氨氖光觀 察光彌散 顆粒和氣泡分布情況 。實驗結(jié)果 列于表 l，其紅外光譜見 圖 l中的 曲線 1，2.

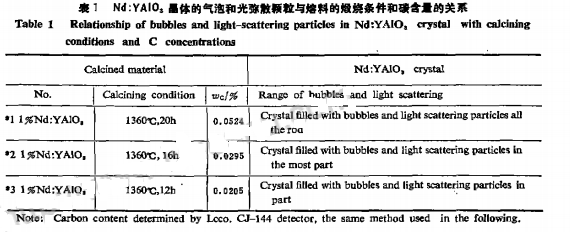

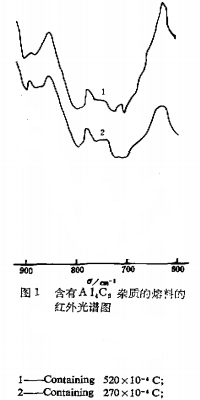

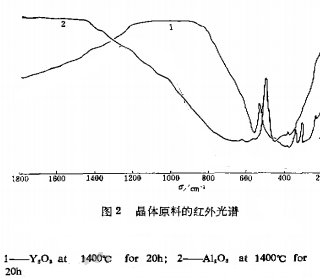

由表 1可知，熔料 的碳含量 隨加熱時間 的延 長而 增加，而 晶體 的氣 泡和光彌散 的分布密 度 隨熔料 碳含量的增加而增大 。與 Y：O。和 A1：O。的紅外光 譜 圖 (見 圖 2中 曲 線 1和 2)比 較 ，熔料 的紅外光譜 圖在 900~600cm 波段 出現(xiàn)了 許多振動峰 (見 圖l中曲線 l和 2)。因此推 斷 ，熔料 在煅燒過程可 能有 金屬碳化物形成 。然 而由于它的含量低，不足 以用 射 線衍射 法來 測定它 的物相。從其他 實驗”知道 ，碳 化釔 形成 的溫度較高 ，也易于水解 。因 此生成 碳化鋁 的可AB性較大 。由于碳含量低和碳 化鋁形成反應(yīng)是 可逆 反應(yīng)，直接用熔料生 成碳化鋁 的方法 來測定它的物相是 難 以實現(xiàn) 的， 因此 必須 采用 化學(xué)模 擬來合成碳化鋁。

相關(guān)產(chǎn)品目錄：

鋁酸鎂（MgAl2O4）單晶基片

鋁酸鑭（LaAlO3）單晶基片

氧化鎂(MgO)單晶基片

鈦酸鍶（SrTiO3）單晶基片

LSAT 鋁酸鍶鉭鑭晶體基片

摻釔氧化鋯(YSZ)單晶基片

鋁酸鍶鉭鑭(La,Sr)(Al,Ta)O3晶體基片

鎵酸釹（NdGaO3）晶體基片

鉭酸鉀(KTaO3)單晶基片

釓鎵石榴石（GGG）單晶基片

鋱鎵石榴石（TGG）單晶基片

摻鈮鈦酸鍶(Nb:SrTiO3)晶體基片

藍寶石（Al2O3）晶體基片

二氧化鈦（TiO2）單晶基片

氮化鎵（GaN）基片

鋁酸鎂鈧（ScMgAlO4）晶體基片

鋁酸鋰(LiAlO2)單晶基片

碳化硅（SiC）單晶基片

氧化鋅(ZnO)單晶基片

鎂鋁尖晶石 (MgAl6O10)單晶基片

砷化銦(InAs)單晶基片

砷化鎵（GaAs）基片

銻化鎵（GaSb）基片

磷化銦（InP）單晶基片

yyp2021.1.18
