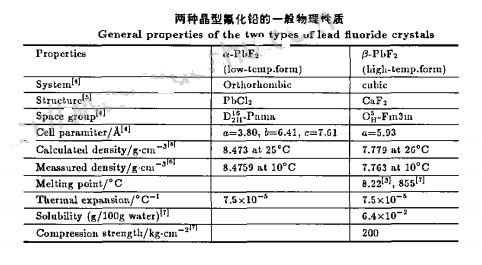

Ph原子的電子構(gòu)型為 [xEl4fz5d 6s。6p。．電負(fù)性為 1．55失去 6p。軌道上的兩個(gè)電子 后，成為二價(jià)鉛離子 Pb ．F原子的電子構(gòu)型為 rHe]2s2p．元素的電負(fù)性為 4．10eV．很容易 獲得一個(gè) 電子 ，成為 一價(jià) 負(fù)離子 F一．根據(jù)二者的 電負(fù)性差值，可知 Pb—F之間的化學(xué) 鍵中， 離子鍵 所占的份額約為 70％，應(yīng) 為離子晶格． PbFz晶體有兩 種結(jié)構(gòu) (如下表所示 )：一是立方結(jié)構(gòu) PbF：)，又稱高 溫相 ，另一種是斜方結(jié)構(gòu) (n—PbF2)，又稱低溫相 ．在常壓下，隨著溫度 的升高，會(huì) 發(fā)生如 下 的相變過(guò)程 ：

n．PbF2— ．PbF2— 熔體

轉(zhuǎn)變 的溫度 與壓力和 試驗(yàn)條件有關(guān)．對(duì)于無(wú)應(yīng)力顆粒，常壓下 n—PbF：— ．PbF 的相變溫 度為 338。c，相變 的熱啥 (△盯)為 1630J／toolIs]．粒徑越小 ，轉(zhuǎn)變溫度越低，當(dāng)粉磨 26h后 ，相 變 溫度 下降到 295。c 熱焓為 800J／tool[】．一般情況下 ，相 變溫度 的變化范 圍為 250—340。c， 從開始 相變到相 變結(jié) 束的溫度 間隔為 40。c．按照相變 的熱力 學(xué)分類，這種伴 隨有體積和 熱 焓 突變 的相 變屬 于一級(jí)相變 ，且為不 可逆相變．當(dāng)熔體冷卻時(shí)，只能從 中結(jié) 晶出 一PbFz，而 從 -PbF2— n．PhF2的相 轉(zhuǎn)變通常 必須在高溫高壓條件下才能實(shí)現(xiàn)，而且轉(zhuǎn)變 的速 度非常 緩 慢．

相關(guān)產(chǎn)品目錄：

SnSe2 二硒化錫晶體 (Tin diselenide)

Bi2Se3 硒化鉍晶體-未摻雜 (Undoped Bismuth Selenide)

三硒化錳（磷摻雜）晶體（99.995%） MnPSe3 MnPSe3 Crystals

硒化鎢晶體（硫摻雜）（99.995%） WSSe WSSe Crystals

二硒化鎢鈀晶體（99.995%） PdSe2 PdSe2 Crystals

硒化銦晶體（99.995%） InSe InSe Crystals

二硒化鎢晶體（99.995%） WSe2 (Tungsten Diselenide)-N型

二硒化鉬晶體（99.995%） 2H-MoSe2 (Molybdenum Diselenide)-N型

三硒化鋯晶體（99.995%） ZrSe3 (Zirconium Triselenide)

硒化鋯 ZrSe3 (Zirconium Triselenide)

硒化金 AuSe (alpha phase Gold Selenide)

二硒化鋯晶體（99.995%） ZrSe2 (Zirconium Selenide)

二硒化鎢晶體（99.995%） WSe2(Tungsten Diselenide)-P型

二硒化釩晶體（99.995%） VSe2 (Vanadium Diselenide)

二硒化鈦晶體（99.995%） 1T-TiSe2(Titanium Selenide)

二硒化鉭晶體（99.995%） 2H-TaSe2 (Tantalum Selenide)

二硒化錫晶體（99.995%） SnSe2 (Tin Selenide)

二硒化錸晶體（99.995%） ReSe2(Rhenium Selenide)

二硒化鉑晶體（99.995%） PtSe2 (Platinum Selenide)

二硒化鈮晶體（99.995%） 2H-NbSe2(Niobium Selenide)

硒化鎢鉬晶體（99.995%） MoWSe2(Molybdenum Tungsten Diselenide)

硫硒化鉬晶體（99.995%） MoSSe(Molybdenum Sulfide Diselenide)

yyp2021.1.20
