本文通過將功能化冠醚1-氮雜-18冠醚6通過將1-氮雜-18冠醚6與木質(zhì)素基體的酚羥基發(fā)生Mannich反應完成功能化接枝，制備得到一種低成本但高附加值的纖維素基吸附劑——1-Aza-18-crown-6functionalized lignin（AFL）。通過FT-IR、1H-NMR、元素分析(elementalanalysis)確定了AFL成功將1-氮雜-18冠醚6接枝與木質(zhì)素基體上。

AFL材料的制備

如圖 1所示，將2.0 g的木質(zhì)素(含有4.48mmo l酚羥基)、2.2g 的1-氮雜-18-冠-6 (8.4mmol)和0.22 g甲醛(7.3mmol)溶解在2 mol/L的氫氧化鈉/1，4-二氧六環(huán)混合溶液(60/20mL，體積比= 3∶1)中。升溫至80 ℃進行反應并攪拌5小時�；旌衔锢鋮s至室溫后，通過旋轉(zhuǎn)蒸發(fā)除去大部分1，4-二氧六環(huán)，然后經(jīng)過沉淀、過濾并用乙醇和去離子水洗滌數(shù)次。通過冷凍干燥過夜獲得棕色粉末形式的AFL (Mw= 5143 g/mol，多分散指數(shù)= 2.32)。

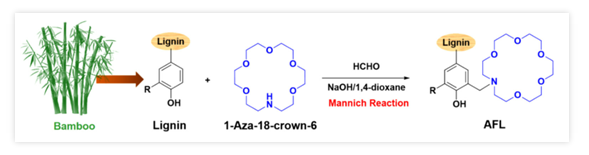

圖1  AFL合成路線圖

AFL材料的表征

文中主要表征手段有紅外光譜(FT-IR)（圖2），核磁氫譜（1H-NMR）（圖3）。

通過圖2比較接枝前后的木質(zhì)素與AFL的紅外光譜可以看出，與原木質(zhì)素相比，AFL在2871cm-1處的譜帶強度明顯增強，這是由于在AFL的亞甲基中C-H拉伸振動所致。此外，AFL分別在1238和1111cm-1處顯示出增強帶，這通常歸因于C-O鍵（冠醚環(huán)中）的不對稱拉伸振動。圖3中，核磁氫譜中通過冠醚環(huán)上的透明質(zhì)酸質(zhì)子在3.51 ppm的特征信號的出現(xiàn)，都證實了冠醚成功接枝在木質(zhì)素中。

圖2  木質(zhì)素接枝1-氮雜-18冠醚6前后紅外光譜圖

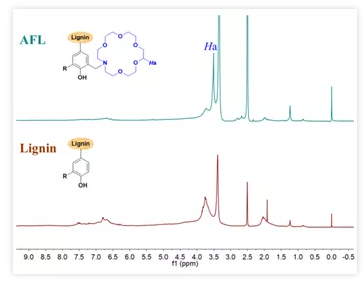

圖3  木質(zhì)素接枝1-氮雜-18冠醚6前后核磁氫譜圖

西安pg電子官方生物供應冠醚相關(guān)定制產(chǎn)品：

冠醚功能化離子液體[A(benzo15C5)HIM][(CF3SO2) 2N]

冠醚功能化樹狀化聚合物

冠醚功能化聚偏氟乙烯微球

冠醚功能化多孔多空腔微球

冠醚功能化多孔聚合物

冠醚功能化纖維素微球

冠醚功能化聚合物/玻璃纖維復合材料

冠醚功能化咪唑離子液體

冠醚功能化SBA?15型有序介孔硅基材料

芘冠醚雙功能化杯[4]芳烴

冠醚功能化石墨烯

聚冠醚功能化納米纖維

冠醚功能化玻璃纖維/聚合物復合材料

冠醚功能化氧化石墨烯

冠醚功能化有序介孔硅基材料

冠醚功能化聚乙烯醇多孔膜

香豆素冠醚雙功能化杯[4]芳烴

冠醚改性硅膠萃取分離金屬離子

冠醚改性聚甲基硅氧烷液膜

冠醚改性雙金屬氰化絡合物(CDMC)催化劑

冠醚改性纖維素接枝共聚物

冠醚改性碳納米管材料

聚倍半硅氧烷/冠醚改性聚酰亞胺納米復合薄膜OAPrS/CE-PI

冠醚改性聚酰亞胺雜化膜

氧化石墨烯/冠醚復合改性聚酰亞胺膜

2?羥甲基?12?冠醚?4改性多級孔硅材料

冠醚改性二氧化鈦中空微球

18-冠醚-6/蒙脫土復合材料

低介電聚酰亞胺/冠醚主客體包合膜

冠醚殼聚糖負載鈀催化劑

金納米粒子偶聯(lián)冠醚

鈰(Ⅳ)冠醚配合物

鐵系元素冠醚配合物

二維網(wǎng)狀冠醚配合物:{[Na(CH3OH)]2[Na(18-C-6)]}[Bi(SCN)6]

一維鏈狀冠醚配合物[K(B18-C-6)]2[Pd(SCN)4]

一維鏈狀冠醚配合物[K(B18-C-6)]2[Pt(SCN)4]

四氮雜大環(huán)冠醚配合物{Me6[14]N4Cu(SCN)2}·2H2O

稀土硝酸鹽冠醚配合物

高氯酸鋰冠醚配合物

銪冠醚配合物

高氯酸釔冠醚配合物

鋰鹽-冠醚絡合物

冠醚萃取苦味酸鈧

殼聚糖冠醚復合材料

碳納米管-聚苯乙烯-冠醚復合材料

冠醚功能化MMOF材料

全氮冠醚接枝殼聚糖

杯[6]冠醚接枝纖維素螯合樹脂

冠醚接枝聚乙烯醇微孔膜

氮雜冠醚接枝殼聚糖

冠醚接枝聚砜膜色譜

冠醚接枝殼聚糖/非織造布復合膜

冠醚接枝聚乙烯醇合物膜材料

環(huán)氧丙基杯[6]冠醚接枝殼聚糖

偶氮苯冠醚絡合堿土金屬離子

含二苯并18-冠醚-6聚酰亞胺

冠醚接枝殼聚糖/聚乙烯醇共混膜材料

溫馨提示：西安pg電子官方生物科技有限公司供應的產(chǎn)品僅用于科研，不能用于其他用途，axc,2020.02.23
