硅納米線(SiNWs)表面銀納米粒子改性原理介紹

硅納米線已開始在邏輯門和計(jì)數(shù)器、納米傳感器、場(chǎng)發(fā)射器件等領(lǐng)域取得了一定的應(yīng)用。實(shí)驗(yàn)室大量制備的硅納米線直徑一般都在 20nm 左右，受小尺寸效應(yīng)影響，表面原子比例隨直徑的減少急劇增大引起其性質(zhì)的變化，由于硅納米線表面原 子存在大量未飽和鍵，具有很強(qiáng)的表面活性，現(xiàn)已開始對(duì)其進(jìn)行表面改性研究。當(dāng)適當(dāng)?shù)貙?duì)硅納 米線表面進(jìn)行其它元素修飾時(shí)，硅納米線的物理、化學(xué)性質(zhì)得到進(jìn)一步的改進(jìn)，能夠廣泛應(yīng)用于 納米器件中。本文對(duì)硅納米線的表面改性影響其物理、化學(xué)性質(zhì)的改進(jìn)，以及改性的一些原理， 硅納米線表面改性后的應(yīng)用研究進(jìn)行介紹。

硅納米線表面銀納米粒子改性

Sun 等報(bào)道了采用激光燒蝕法制備硅納米線，再用氫氟酸腐蝕表面 SiO2 層后，硅納 米線表面被氫鈍化，硅納米線在用去離子水沖洗烘干后浸入硝酸銀溶液 30s 后，通過透射電子顯微鏡(TEM)可以看到硅納米線表面沉積了一層單質(zhì)銀(如圖 2 所示)。研究表明用氫氟酸處理硅納米線后，由于硅原子和氫原子的相互作用，納米線表面生成了硅氫化合物。在硝酸銀溶液中，Si― H 鍵和銀離子相作用參與化學(xué)反應(yīng)，并有 H2、單質(zhì)銀、SiO2 等產(chǎn)物生成。研究者認(rèn)為反應(yīng)過程與多孔硅和貴金屬離子的反應(yīng)相類似，其原理如下。

(1)銀離子被硅納米線表面的氫化物還原成單質(zhì)銀

Ag+ (aq) + 4Si―H(表面)→Ag(s) + H2(g)+4Si(表面) + 2H+ (aq)

(2)由于溶液中水的存在還進(jìn)行了進(jìn)一步的化學(xué)反應(yīng)，銀離子被進(jìn)一步的還原并沉積在硅納

米線外表面，同時(shí)溶液呈酸性

Ag+ (aq) + Si(表面) + 2H2O(aq) →Ag(s) + H2(g)+SiO2 + 2H+ (aq)

Sun 等[14]還對(duì)表面改性后的硅納米線進(jìn)行 X 射線吸收精細(xì)結(jié)構(gòu)光譜(XAFS)測(cè)量。通過XAFS的探測(cè)能確認(rèn)銀究竟是存在于硅納米線的外表面還是存在于晶核及其化合物中，這是因?yàn)榭傠娮赢a(chǎn)額譜(TEY)收集的是電子信號(hào)，是從樣品表面發(fā)出的，而熒光產(chǎn)額譜(FLY)收集的是聲子信號(hào)， 從樣品的內(nèi)部發(fā)出。Si和Ag的 XAFS 研究提供了硅納米線中Si和Ag的相互關(guān)系。

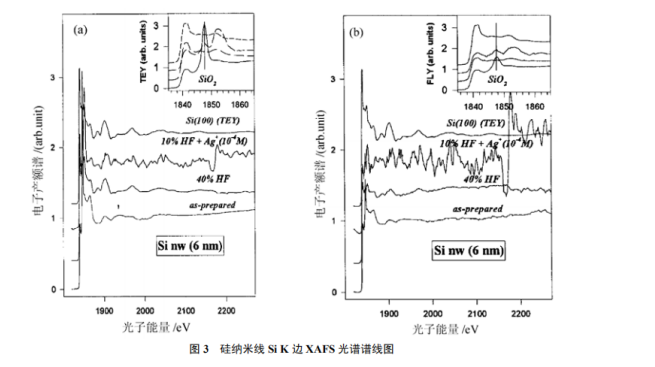

圖 3 是對(duì)硅 納米線(直徑為 25nm)用 10%HF 處理表面氧化層后置于10-4mol/L 的硝酸銀溶液中得到 Si 的 K 邊XAFS 波譜簡(jiǎn)圖，其中的插圖是硅納米線的 X 射線近邊結(jié)構(gòu)光譜(XANES)；從圖 3(a)TEY 光譜 中可以看到未經(jīng) HF 處理的硅納米線的硅氧峰(1848eV)很明顯，并且 Si―O 峰比 Si―Si 峰弱，說明僅僅是樣品表面參與了化學(xué)反應(yīng)。經(jīng) HF 處理后硅氧峰(1848eV)消失，同時(shí)曲線的上升邊斜率變得平緩說明氫在化學(xué)反應(yīng)中起到了化學(xué)取代作用。當(dāng)硅納米線浸于硝酸銀溶液中，圖 3(a)中插圖 XANES 譜線顯示氧信號(hào)明顯加強(qiáng)(共振線在 1853eV)，表明由于具有還原性的 Ag+ 和硅納米線的表面作用使其表面再次氧化,并且被Ag+ 再次氧化的硅納米線的氧化層比未經(jīng)HF處理的硅納米線要��；從圖 3(b)FLY 光譜中可以看到在整個(gè)過程中硅納米線的內(nèi)核一直保持單晶硅結(jié)構(gòu)，其內(nèi)部結(jié)構(gòu)并未受化學(xué)反應(yīng)的影響，這說明 Ag+ 僅僅是和硅納米線的表面作用。

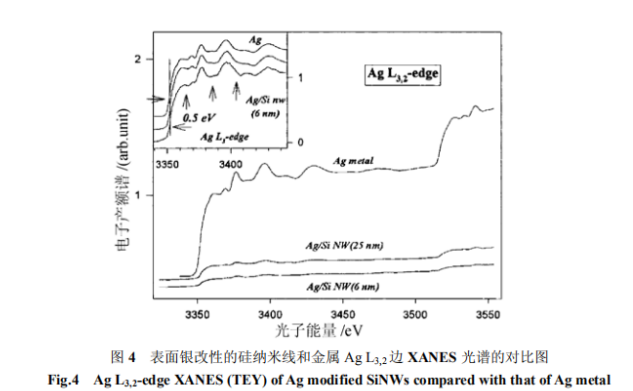

圖 4 是通過對(duì)產(chǎn)品Ag 的 L3,2 邊 TEY 進(jìn)行進(jìn)一步分析，Ag 的 L3,2 邊 XANES 光譜是從內(nèi)核的 2P3/2、2Py2的電子向高于費(fèi)米能級(jí)的未占據(jù)的 d 和 s 軌道躍遷，從圖中可以看到硅納米線表面銀是面心立方晶體，這就充分說明了硅納米線的表面沉積的是單質(zhì)金屬銀，而硅納米線的內(nèi)部結(jié)構(gòu)并未受溶液中的 Ag+ 影響。

西安pg電子官方生物提供各種不同長(zhǎng)度的納米金線，納米鈀線，納米銠線，納米釕線，納米鋨線，納米銥線，納米鉑線，納米銀線，CdS納米線，CdSe納米線，InAS納米線，ZnSe納米線，ZnTe納米線，CdS-CdSe納米線，CdTe納米線，GaAs納米線，GaSb納米線，InP納米線，SnO2納米線，ZnO納米線，ZnS納米線，CdS納米帶，三氧化鉬納米線MoO3，單晶Sb2S3納米線，碳化硅納米線，SiO2納米線，TiO2納米線，氮化硅α-Si3N4納米線。同時(shí)實(shí)驗(yàn)室提供各種納米線的改性，化學(xué)修飾，生物修飾，納米線功能化修飾定制技術(shù)。

相關(guān)產(chǎn)品：

基于有機(jī)物修飾的硅納米線

硅納米線陣列(Silicon nanowire arrays,SiNWAs)

硅納米線表面包覆TiO2復(fù)合材料

硅納米線表面加載納米金顆粒

聚氨酯/氧化硅納米線復(fù)合材料

單晶氧化硅納米線改性聚氨酯復(fù)合材料

聚氨酯(PU)接枝改性硅納米線陣列(SiNWAs)

Ni/Si納米線陣列

CVD法生長(zhǎng)出來的硅納米線

二維二硫化鉬納米薄膜修飾硅納米線陣列

碳銅包覆改性硅納米線材料

一維氧化硅(SiOx)納米線

多孔碳包覆氧化硅納米線(pC-SiOx NWs)核殼結(jié)構(gòu)材料

不同濃度Ni摻雜硅納米線

鉑覆蓋硅納米線陣列定制合成

大面積鉑-硅納米線陣列

鈀-鎳/硅納米線(Pd-Ni/SiNWs)

硅納米線的摻P磷

超長(zhǎng)單晶硅納米線合成

不同硅納米線含量的Mg2Si基復(fù)合熱電材料

F飽和與H飽和的(100)硅納米線

硅基上金粒子誘導(dǎo)的聚氧硅烷納米線

銀納米顆粒/聚(乙撐二氧噻吩)修飾的硅納米線陣列

硅納米線—氧化鋅異質(zhì)結(jié)陣列

不同金屬修飾的硅納米線(SiNWs)

長(zhǎng)度在50-80μm、線徑為數(shù)百納米的SiNWs陣列

硅納米線SiNWs陣列上沉積鈀-鎳和銀金屬粒子,形成Pd-Ni/SiNWs和Ag/SiNWs

AgO/SiN Ws陣列

金屬納米顆粒修飾硅納米線

銀修飾硅納米線Ag/SiNWs

鈀-鎳修飾硅納米線Pd-Ni/SiNWs

納米金修飾的硅納米線復(fù)合材料

納米銀修飾到硅納米線表面

硅納米線@納米銀復(fù)合材料

DNA修飾硅納米線@納米銀復(fù)合材料

表面修飾有醛基的硅納米線有序陣列

熒光素共價(jià)修飾硅納米線

硅納米線(SiNW)陣列上包覆TiO2二氧化鈦

TiO2-硅納米線陣列復(fù)合光催化劑定制

三維硅納米線/石墨烯氣溶膠

透明氧化銦錫導(dǎo)電薄膜層修飾p型納米硅線

Co原子摻雜的核殼結(jié)構(gòu)硅納米線

石墨烯中嵌入硅納米線

內(nèi)嵌鑭原子La2的磁性硅納米線

硅納米線摻雜3d過渡金屬(Mn, Fe, Co, Ni)原子材料定制

Fe,Co原子納米線修飾石墨烯復(fù)合材料

定制[111]晶向硅納米線

石墨烯量子點(diǎn)修飾柔性硅納米線陣列

鍍金和拋光硅襯底上生成的不同形態(tài)納米硅線

硅納米線/氧化釩納米棒復(fù)合材料

金/硅納米線(Au/SiNWs)陣列

芘分子共價(jià)修飾的硅納米線

硅納米線與共軛聚合物形成的無機(jī)/聚合物雜合材料定制

基于Au@Ag核殼納米粒子負(fù)載硅納米線陣列SiNWs(SiNWsAu@Ag)

一種含有硅納米線復(fù)合CsPbBr

硅納米線—氧化鎢納米線刷狀多級(jí)結(jié)構(gòu)材料

蘇丹紅染料分子標(biāo)記硅納米線

以上資料來自文獻(xiàn)匯編

pg電子官方生物小編zhn2021.02.25
