鈣鈦礦CsPbBr?納米晶體的純化過程(熒光光譜）

金屬鹵化物鈣鈦礦因其在光電子領(lǐng)域的應(yīng)用前景而備受關(guān)注。目前雖然對(duì)該材料的研究取得了許多喜人的進(jìn)展，但仍有不少難題亟待探索。例如，由于CsPbBr3納米晶的確切生長機(jī)理難以捉摸，導(dǎo)致現(xiàn)在對(duì)其進(jìn)一步改進(jìn)可控合成**困難。除了合成鈣鈦礦納米晶的合成機(jī)制外，另一個(gè)具有挑戰(zhàn)性的課題是納米晶如何組裝排列形成三維超結(jié)構(gòu)的機(jī)制。超級(jí)構(gòu)是由納米晶組成的一個(gè)更大的結(jié)構(gòu)，可能具有特殊的光學(xué)性質(zhì)。

    使用原位熒光光譜監(jiān)控**CsPbBr3納米晶體的生長和冷卻過程。并用時(shí)間分辨的瞬態(tài)吸收和超快光譜對(duì)合成后得到的材料進(jìn)行分析。另外，還使用小角和廣角X射線散射(SAXS，WAXS)直接對(duì)合成后的液體進(jìn)行了分析。認(rèn)為納米晶體會(huì)在冷卻過程中形成了超結(jié)構(gòu)，而這個(gè)過程往往被研究人員們忽略了。通過對(duì)這個(gè)過程的分析，進(jìn)一步提出基于自我大小選擇模型來解釋納米晶的純化過程。

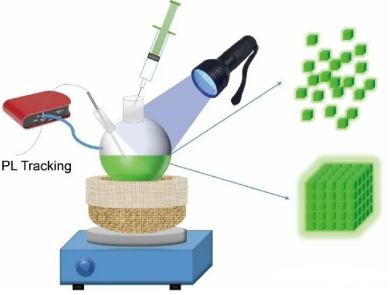

圖1. 原位跟蹤熒光系統(tǒng)設(shè)計(jì)示意圖。

為了了解鈣鈦礦納米晶的形成過程，設(shè)計(jì)了一個(gè)原位熒光跟蹤系統(tǒng)來檢測熱注射合成過程中材料的熒光強(qiáng)度。如圖1所示，在紫外光輻照的反應(yīng)燒瓶上進(jìn)行原位探測將探測信號(hào)傳輸至CCD熒光光譜儀的光纖獲取熒光光譜。

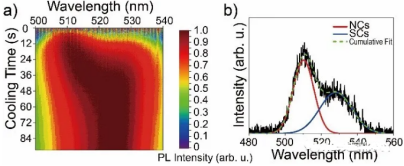

圖2. a)合成過程熒光的變化。b)對(duì)應(yīng)5 s(黑色)反應(yīng)時(shí)間處的熒光光譜。

圖2a表示在冰水中開始冷卻過程中，熒光光譜演變與冷卻時(shí)間的關(guān)系。光譜隨時(shí)間發(fā)生紅移，顯示出兩個(gè)不對(duì)稱峰形。515 nm處的峰是反應(yīng)后和冷卻初始過程中形成的納米晶的熒光峰。**個(gè)峰略微延遲后上升，表明了超結(jié)構(gòu)的形成。在冷卻過程中，熒光強(qiáng)度持續(xù)增加。為了詳細(xì)了解熒光光譜的變化過程，使用兩個(gè)高斯曲線擬合了對(duì)應(yīng)冷卻時(shí)間5 s處的光譜，如圖2b所示。一個(gè)峰(紅色，納米晶)位于516 nm處，而**個(gè)峰(藍(lán)色，超晶體)529 nm左右。

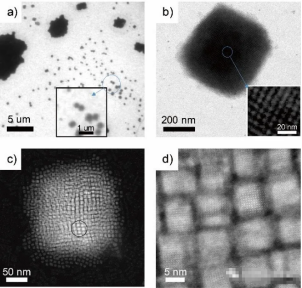

圖3. a)CsPbBr3 超晶體TEM。b)單個(gè)超晶體TEM。

根據(jù)合成后CsPbBr3納米晶的透射電子顯微鏡圖像(圖3，a和b)可以看出，合成后的產(chǎn)物種存在兩種不同的種群。它們是尺寸分別大于和小于1微米的聚集體。對(duì)這些聚集體進(jìn)行分析后發(fā)現(xiàn)，它們是由密集分布的納米立方體組成的。在TEM中可以觀察到小的立方結(jié)構(gòu)(圖3a和放大插圖)。隨著進(jìn)一步分析單個(gè)較小的立方體，如圖3b所示，并結(jié)合放大圖，可以看到許多納米立方體的小結(jié)構(gòu)存在。

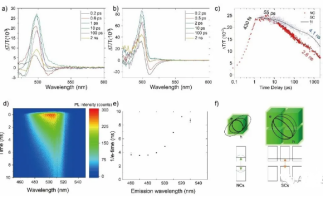

圖4. 在不同時(shí)間延遲下, a)納米晶和b)超晶體在甲苯中的瞬態(tài)吸收DT光譜。激發(fā)波長設(shè)定為400 nm。c)比較DT在500 nm處的歸一化演化。d)溶液中超晶體樣品的時(shí)間分辨PL。e)相應(yīng)的PL壽命與發(fā)射波長的關(guān)系。f)由于超晶體內(nèi)各個(gè)納米晶之間的耦合而形成的miniband的方案。電場線繪制為黑色線，表示在超晶體情況下電子和空穴之間庫侖相互作用的增強(qiáng)屏蔽。

對(duì)于DT光譜，用400 nm100 fs的激光脈沖對(duì)兩個(gè)樣品進(jìn)行激發(fā)。使用具有規(guī)定時(shí)間延遲的白光激光脈沖探測。圖4a和b分別描述了納米晶和超晶體的DT光譜。在這兩個(gè)光譜中，都可以觀察到500 nm處的強(qiáng)正信號(hào)，這與在帶隙躍遷處的相空間填充有關(guān)。圖4c描繪了該波長下隨時(shí)間變化的相應(yīng)信號(hào)。信號(hào)的上升時(shí)間可以與電荷載流子冷卻時(shí)間相關(guān)。兩種材料的單指數(shù)擬合產(chǎn)生約430 fs。在兩種材料中，信號(hào)達(dá)到較大值后，會(huì)以55±3 ps的時(shí)間減小。將此衰變歸因于陷阱態(tài)引起的非輻射復(fù)合。因此，兩種材料中都存在相似的陷阱態(tài)。較終，隨著電荷載流子的重組，信號(hào)向零方向單指數(shù)衰減。但因?yàn)榧{米晶和超晶體之間的動(dòng)力學(xué)有所不同，與納米晶(2.6±0.08 ns)相比，超晶體中的重組過程花費(fèi)的時(shí)間會(huì)略長(4.1±0.15 ns)。

pg電子官方定制產(chǎn)品供應(yīng)：

聚酰亞胺/鈦酸鋇復(fù)合膜

聚偏氟乙烯-鈦酸鋇復(fù)合材料

聚苯乙烯—鈦酸鋇復(fù)合材料

炭黑/鈦酸鋇復(fù)合顆粒

苯并噁嗪/鈦酸鋇復(fù)合材料

碳/鈦酸鋇復(fù)合陶瓷薄膜

聚酰亞胺/納米鈦酸鋇復(fù)合薄膜

雙馬來酰亞胺/鈦酸鋇復(fù)合材料

聚苯乙烯/鈦酸鋇復(fù)合微球

鈦酸鋇納米復(fù)合材料

納米鈦酸鋇和羰基鐵/鈦酸鋇復(fù)合材料

磁性離子Fe~(3+)摻雜鈦酸鋇復(fù)合粒子

稀土元素改性鈦酸鋇基復(fù)合陶瓷

Ba(Ti,Zr)O3-BiFeO3復(fù)合陶瓷

Sn、Tb復(fù)合摻雜鈦酸鋇陶瓷

鈦酸鋇(BaTiO3)粉體

鈦酸鋇基復(fù)合材料

鈦酸鋇壓電陶瓷纖維及其復(fù)合材料

摻雜鈦酸鋇的有機(jī)金屬鹵化物鈣鈦礦薄膜材料

鈦酸鋇界面修飾層的鈣鈦礦材料

鈣鈦礦型鈦酸鹽材料

Ba(Zr,Ti)O3-BiFeO3復(fù)合陶瓷

復(fù)合摻雜鋯鈦酸鋇陶瓷介電性三氧化二釓材料

釔摻雜鋯鈦酸鋇陶瓷材料

堿土金屬(鍶/鋇)鈦酸鹽材料

鈦酸鋇與鐵氧體及其納米復(fù)合顆粒

鈦酸鋇系鈣鈦礦結(jié)構(gòu)薄膜

六腳結(jié)構(gòu)鈣鈦礦鈦酸鋇單晶納米顆粒

稀土復(fù)合摻雜鈦酸鋇基納米介電陶瓷材料

錳摻雜對(duì)鈦酸鋇基半導(dǎo)體材料

復(fù)合鈣鈦礦材料鈦酸鉍鈉-Na0.5Bi0.5TiO3(NBT)

多鐵復(fù)合材料磁電耦合效應(yīng)鈦酸鋇鈣鈦礦

復(fù)合材料鈦酸鋇鎳鐵氧體鐵

BaTiO_3/NiFe_2O_4復(fù)合材料

摻Fe鈦酸鋇層狀復(fù)合材料

不同鐵摻雜水平的BaTi_(1-Z)Fe_ZO_3與Tb_(1-x)Dy_xFe_(2-y)層狀復(fù)合材料

Ta~(5+)摻雜的K_(2-x)La_2Ti_(3-x)Ta_xO_(10)(x=0.1-1.0)

鉭摻雜對(duì)層狀鈣鈦礦鑭鈦酸鉀光催化材料

鈣鈦礦鑭鈦酸鉀電子材料

巰基苯甲酸(4-MBA)修飾TiO_2致密層的鈣鈦礦

二氧化鈦TiO_2基鈣鈦礦界面修飾太陽能電池

二氧化錫(SnO_2)薄層鈍化TiO_2表面修飾

層狀四鈦酸鉀復(fù)合物

雙硫腙修飾的三鈦酸鈉晶須材料

TiO_2修飾鈦酸鈉納米管負(fù)載Au催化劑

嵌有氧化鐵的鈦酸鈉納米片電極材料

鉍鈦酸鈉壓電陶瓷鈣鈦礦材料

鈦酸鈉納米線表面修飾填充改性鈦酸納米管

納米管鈦酸鈉(na2Ti2O4(OH)2)

鈣鈦礦型鈦酸鹽-鈦酸鍶(鋇)包裹TiO_2

四氧化三鐵/鈦酸鈉納米片

鈣鈦礦型復(fù)合氧化物SrTiO3鈦酸鍶

立方塊狀鈦酸鍶及其表面銅離子團(tuán)簇修飾

鎘和鉛在金屬鈦酸材料修飾電極材料

米鈦酸鍶(SrTiO_3)和離子液體(ILs)復(fù)合修飾玻碳電極

ABO3型鈣鈦礦復(fù)合氧化物

稀土元素?fù)诫s鈣鈦礦型氧化物

鈦酸鍶(SrTiO3)與鈦酸鋇(BaTiO3)材料

鈣鈦礦型鈦酸鍶納米粉體

納米鈦酸鍶(SrTiO_3)催化劑

表面修飾SrTiO3光催化劑納米碳管

A、B位共摻雜鈦酸鍶混合導(dǎo)體材料

摻鎂鈦酸鍶(SrTiO3)陶瓷材料

鈦酸鍶(SrTiO3)鈣鈦礦結(jié)構(gòu)金屬氧化物

鐵酸鑭/鈦酸鍶復(fù)合物

SrTiO3和BaTiO3鈣鈦礦復(fù)合氧化物

多晶SrTiO_3鈦酸鍶材料

稀土離子摻雜鈦酸鍶(SrTiO3)粉體

N, Er摻雜SrTiO3光催化劑

納米鈦酸鍶(SrTiO3)材料

鈦酸鍶(SrTiO_3)晶體鈣鈦礦型絕緣體材料

稀土摻雜鈦酸鍶納米粉體

鈣鈦礦納米材料修飾的復(fù)合材料

硅烷偶聯(lián)劑修飾鈦酸鉀晶須材料

鈦酸鉀晶須高性能復(fù)合材料

高強(qiáng)度鈦酸鉀晶須包覆納米碳酸鈣

六鈦酸鉀晶須/聚醚醚酮復(fù)合材料

鈦酸鉀晶須增強(qiáng)聚酰亞胺材料

鈦酸鉀晶須/硅橡膠復(fù)合材料

Al2O3纖維中摻雜ZrO2纖維/六鈦酸鉀晶須材料

鈦酸鉀晶須包覆納米碳酸鈣

高強(qiáng)度六鈦酸鉀晶須多孔陶瓷材料

鈦酸鉀晶須/玻璃纖維/苯并噁嗪混雜復(fù)合材料

鈦酸鉀晶須對(duì)Cu(Ⅱ),Pb(Ⅱ),Cd(Ⅱ)吸附材料

鈦酸鉀晶須對(duì)石墨-硼酸系固體潤滑膜

鈦酸鉀晶須(K2Ti6O13)對(duì)聚丙烯(PP)填充材料

納米碳酸鈣包覆六鈦酸鉀晶須

LaNiO_3/(Bi4Ti3O12) 酸鉍異質(zhì)薄膜

鉍系層狀鈣鈦礦材料

Bi4Ti3O12納米粉體

Bi3.25Sm0.75Ti3O12納米線

鈣鈦礦Bi4Ti3O12納米片和軟鉍礦Bi12TiO20)微納復(fù)合物

鈦酸鉍(Bi4Ti3O12,BiT)納米材料

摻雜鈦酸鉍陶瓷和薄膜材料

層狀鈣鈦礦相鈦酸鉍(Bi4Ti3O12)材料

可見光響應(yīng)的鈦酸鉍材料

鈣鈦礦型Bi4Ti3O12鐵電薄膜

La^3+、Nd^3+摻雜Bi4Ti3O12納米薄膜

層狀類鈣鈦礦材料鈦酸鉍(Bi4Ti3O12)

鈦酸鉍基贗鈣鈦礦結(jié)構(gòu)薄膜

Bi系層狀鈣鈦礦薄膜

層狀鈣鈦礦Bi4Ti3O12(BTO)鐵電陶瓷材料

層狀、花形和棒狀鈦酸鉍納米材料

鈦酸鉍基鈣鈦礦復(fù)合氧化物

鉍系層狀鈣鈦礦結(jié)構(gòu)的光催化材料

層狀鈣鈦礦型結(jié)構(gòu)的Bi4Ti3O12x鐵電薄膜

鈦酸鉍(Bi4Ti3O12)基鐵電薄膜

鈦酸鉍(Bi4Ti3O12)陶瓷靶材材料

Pt/Ti/SiO2/Si襯底鈦酸鉍(Bi4Ti3O12)薄膜

高純Bi4Ti3O12鈦酸鉍納米粉體

鑭摻雜鈦酸鉍粉體

鈰(Ce)元素?fù)诫s鈦酸鉍(Bi4Ti3O12)材料

鈦酸鉍(Bi4Ti3O12)鐵電薄膜

摻雜Bi4Ti3O12鐵電陶瓷

丙烯酸-丙烯酸酯共聚物對(duì)鈦酸鉍

鈦酸鉍可控離子/納米球納米片納米帶

Pr3+摻雜鈦酸鉍與ZnO納米棒復(fù)合鐵電薄膜

稀土摻雜鈦酸鉍[Bi4-xLnxTi3O12(BLnT)]薄膜

鈦酸鉍(Bi4Ti3O12,BTO)鉍系層狀鈣鈦礦

硅基鈦酸鉍鐵電薄膜

鈦酸鉍鈮鐵電薄膜

球形鈦酸鉍復(fù)合氧化物光催化劑

硅基鈮摻雜Bi4Ti3O12薄膜溶膠

石英砂負(fù)載Bi4Ti3O12/SiO2光催化材料

鈦酸鉍**粉體

Ho摻雜Bi4Ti3O12鐵電薄膜

鉍層狀鈣鈦礦結(jié)構(gòu)的Bi4Ti3O12鐵電納米材料

鈦酸鉍鈦酸鉍稀有金屬鐿元素的(Bi,Yb)4Ti3O12鐵電薄膜

鈦酸鈣與鈦酸鉛及其摻雜物的光催化劑

鋯摻雜鈣鈦礦型復(fù)合材料

活性炭負(fù)載鈣鈦礦結(jié)構(gòu)的鈦酸鈣納米材料

(CaTiO3)鈦酸鈣/氧化鈣復(fù)合光催化劑

CaTiO_3基復(fù)合材料

高性能鈦酸鈣(CaTiO_3)晶體鈣鈦礦材料

鈦酸鈣改性鈣鈦礦型復(fù)合氧化物

鈦酸鈣基微粉

CaTiO_3:Pr~(3+)的發(fā)光與光催化復(fù)合材料

鈣鈦礦型鈦酸鈣鋇納米管

熔鹽合成鈦酸銅鈣粉體

本文部分技術(shù)內(nèi)容來源于網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)溝通刪除！

上述產(chǎn)品僅用于科研，不可用于人體實(shí)驗(yàn)！

wyf 02.26
