實驗部分

1、試劑

溴丁烷,無水乙醇,二氯甲烷,濃硫酸，氟硼酸納，無水硫酸鎂,硅酸四乙酯和硝酸均為分析純，N-甲基咪唑為工業(yè)純,使用前需減壓蒸餾,溴丁烷為分析純,使用前用濃H2SO4洗滌三次,再用蒸餾水洗滌,用無水MgSO4干燥過夜,減壓蒸餾.蒸餾水.

離子液體的合成

1-甲基-3-丁基咪唑四氟硼酸鹽的合成:取15.0 g甲基咪唑和16.3 g溴丁烷,加入100 mL三口燒瓶中,在60 ℃油浴上回流5 h.然后冷卻至室溫,加入50 mL蒸餾水溶解,再用15 mL二氯甲烷洗滌三次,除去未反應(yīng)的溴丁烷,再往洗滌過的水溶液中滴加20 mL溶有14.7g的 NaBF4的水溶液,在室溫下攪拌24 h.所得溶液再用20 mL二氯甲烷萃取三次,萃取后的二氯甲烷溶液再用蒸餾水洗滌三次,洗滌后的二氯甲烷溶液用無水硫酸鎂干燥過夜,然后在30℃下蒸去溶劑,再在100 ℃下減壓蒸餾2 h,即得1-甲基-3-丁基咪唑四氟硼酸鹽。

離子液體中二氧化硅納米顆粒的制備

取10 mL離子液體和4 mL硅酸四乙酯加入50 mL 的單口燒瓶內(nèi),攪拌下,滴加1%的硝酸溶液,調(diào)節(jié)溶液的pH至7.0，反應(yīng)3 h;然后在50℃減壓條件下旋轉(zhuǎn)蒸發(fā),除去溶液內(nèi)的水和反應(yīng)過程中產(chǎn)生的酯,即得離子液體中的二氧化硅納米顆粒.

紅外表征

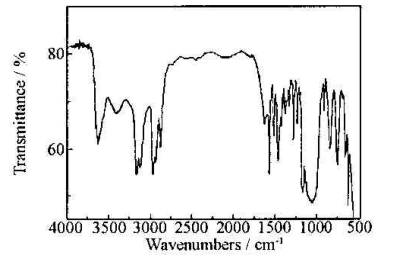

圖1為離子液體的紅外光譜圖,由圖譜可知:3161 cm-1和3 114cm-1為環(huán)上C一H鍵伸縮振動的特征吸收;2 964 cm -1,2 934 cm-1和2877 cm-1是烷基鏈上C—H鍵伸縮振動的特征吸收;1572 cm-1,1 467 cm-1和1 286 cm-1是環(huán)伸縮振動的特征吸收;1 058 cm-1是BF4-伸縮振動的特征吸收;此結(jié)果與文獻值吻合,說明合成的離子液體為1-甲基-3-丁基咪唑四氟硼酸鹽.

圖1離子液體的紅外光譜圖

電鏡分析

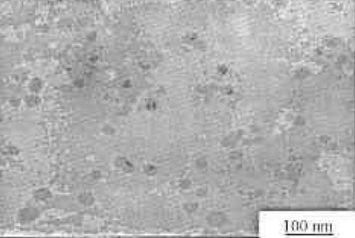

將樣品分散于水中,然后轉(zhuǎn)移到噴碳銅網(wǎng)上,風干后在JEM-2010透射電子顯微鏡下拍攝透射電鏡照)(圖2),由圖可知:合成的納米顆粒分散性好,顆粒分布較均勻,粒徑在30 nm左右.

圖2二氧化硅納米顆粒的透射電鏡圖

在1-甲基-3-丁基咪唑四氟硼酸鹽離子液體中合成了二氧化硅納米顆粒,并對其摩擦學性能進行了評價,結(jié)果表明,添加有二氧化硅納米顆粒的離子液體具有較好的潤滑性能,且二氧化硅納米顆粒能**的提高離子液體的載重負荷.

西安pg電子官方生物提供各種定制產(chǎn)品服務(wù)�？商峁┒ㄖ贫�氧化硅，可與其他各種活性基團相連。二氧化硅定制材料、納米二氧化硅載藥、納米二氧化硅-多肽、納米二氧化硅-氨基酸、納米二氧化硅-糖、金屬包裹二氧化硅、二氧化硅包裹量子點等

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

納米二氧化硅修飾蒙脫土粒子

SiO2修飾的ZnO納米多孔薄膜復(fù)合電極

POSS修飾二氧化硅核殼型色譜固定相

新型金納米顆粒修飾二氧化硅納米片

熱炭化的氧化鋁和納米二氧化硅雙重修飾多孔炭

納米二氧化硅修飾的氧化石墨烯/環(huán)氧樹脂復(fù)合材料

樹杈狀分子印跡二氧化硅修飾氧化銦錫

二氧化硅修飾的多球腔碳材料

二氧化硅修飾層狀硅酸鹽粉體

二氧化硅修飾疏水性半導體量子點

聚亞甲基藍/納米二氧化硅復(fù)合膜修飾電極(PMB-nano-SiO2/GCE)

摻雜12硅鉬酸的二氧化硅薄膜修飾

納米二氧化硅和二氧化鈦復(fù)合薄膜(TiO2/SiO2)

碳氟基團修飾的疏水微孔二氧化硅膜

乙烯基修飾的微孔二氧化硅膜孔

表面修飾的有機-無機雜化微孔SiO2膜

三氟丙基修飾的有機-無機雜化二氧化硅膜

透明質(zhì)酸修飾的介孔二氧化硅包覆金納米棒

十三氟辛基修飾的疏水有機-無機雜化二氧化硅膜孔

CeO2修飾SiO2擔載CuIr雙金屬催化劑(CuIr/SiO2)

介孔SiO2表面的氨基修飾

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修飾的有機-無機雜化二氧化硅膜

殼聚糖表面修飾的SiO2負載Ni-B非晶態(tài)合金

金屬鈀修飾的負載型聚酰亞胺-二氧化硅雜化膜(Pd-PI-SiO2)

zl 03.04
