關(guān)節(jié)軟骨組織由于無血管、神經(jīng)和淋巴組織和細(xì)胞密度低，其自我修復(fù)和再生能力很差。盡管有傳統(tǒng)的**方法，包括骨髓刺激、自體移植物和基質(zhì)誘導(dǎo)的自體軟骨植入，但要獲得類似于天然透明軟骨的再生軟骨是很困難的。Kartogenin (KGN)是一種新興的穩(wěn)定的非蛋白化合物，具有促進(jìn)骨髓間充質(zhì)干細(xì)胞向軟骨細(xì)胞分化的能力，可促進(jìn)軟骨再生。然而KGN是疏水性**，大部分的KGN會(huì)被循環(huán)系統(tǒng)吸收從而大大減少其促進(jìn)軟骨再生的作用。

將KGN接枝到超順磁性氧化鐵（USPIO）表面，并將其包裹進(jìn)纖維素納米晶/葡聚糖(CNC/Dex)復(fù)合水凝膠中，發(fā)現(xiàn)KGN可長(zhǎng)期穩(wěn)定地被釋放，并能招募內(nèi)源性宿主細(xì)胞、誘導(dǎo)骨髓間充質(zhì)干細(xì)胞分化，促進(jìn)原位軟骨再生。與此同時(shí)，USPIO的摻入使水凝膠能明顯增強(qiáng)磁共振信號(hào)，并保持穩(wěn)定的弛豫速率，體內(nèi)外幾乎無損耗。

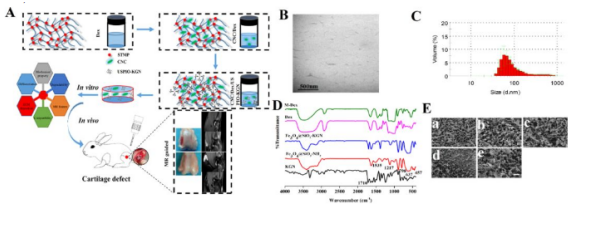

**用沉淀法制作了USPIO，接著通過紅外表征發(fā)現(xiàn)1710 cm?1處會(huì)出現(xiàn)KGN的特征吸收峰，由此表明KGN與USPIO（Fe3O4@SiO2-NH2）的成功結(jié)合（Figure 1D）。然后用酸水解方法制備了長(zhǎng)度為 87 ± 14 nm直徑為7.3 ± 1.8 nm纖維素納米晶。（圖1 B，C）

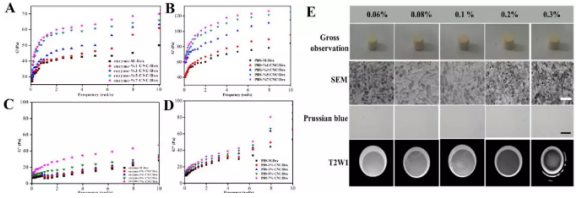

接著評(píng)估了CNC/Dex水凝膠[CNC, 5%(w/w)]在磷酸鹽緩沖的生理鹽水(PBS, pH 7.4)和胰蛋白酶環(huán)境中的降解性能，發(fā)現(xiàn)隨著時(shí)間的推移，CNC/Dex水凝膠在胰蛋白酶環(huán)境中降解速度明顯快于在PBS中的降解速度（Figure A-D）。然后實(shí)驗(yàn)者們用掃描電鏡（SEM）、普魯士藍(lán)結(jié)構(gòu)分析以及核磁共振（MRI）觀察了水凝膠的結(jié)構(gòu)，發(fā)現(xiàn)USPIO-KGN均勻的分布于水凝膠內(nèi)（圖2E）。并通過MRI成像結(jié)果優(yōu)選出含有0.1% USPIO的水凝膠可以獲得MRI圖像。

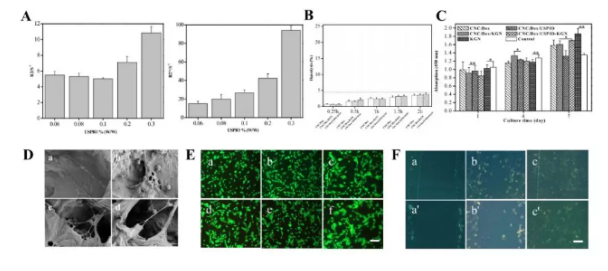

然后通過溶血實(shí)驗(yàn)、細(xì)胞增殖實(shí)驗(yàn)、細(xì)胞形態(tài)觀察以及活死染色等測(cè)試，發(fā)現(xiàn)這種水凝膠相比于對(duì)照組，溶血現(xiàn)象比較少、細(xì)胞增殖良好、并且在水凝膠上生長(zhǎng)的BMSCs形態(tài)正常，由此表明這種水凝膠具有良好的生物相容性。（圖3）

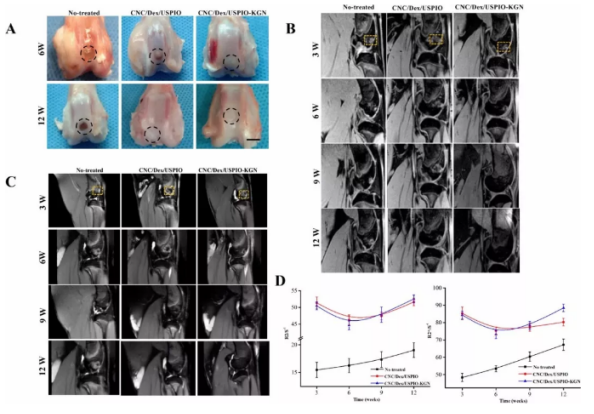

接著通過兔軟骨缺損模型考察其促進(jìn)軟骨再生的能力，結(jié)果發(fā)現(xiàn)CNC/Dex/USPIO-KGN水凝膠具有較強(qiáng)的促進(jìn)軟骨再生的能力，發(fā)現(xiàn)再生軟骨樣組織表面光滑，并與相鄰的宿主軟骨可無邊界融合。然后實(shí)驗(yàn)者們通過MRI來評(píng)估降解殘留物的程度和軟骨修復(fù)程度，結(jié)果表明該種水凝膠降解性能良好，降解后被包裹的USPIO可以被組織吸收，從而其中的KGN能夠釋放入組織，促進(jìn)軟骨再生。（圖4）

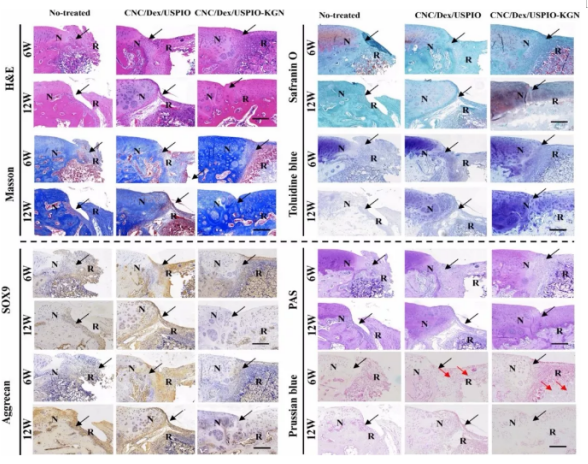

染色結(jié)果表明CNC/Dex/USPIO-KGN組的缺陷部位中含有豐富的軟骨基質(zhì)，包括膠原蛋白、SOX9、聚集蛋白聚糖和多糖等，幾乎能與相鄰的正常軟骨連續(xù)融合，修復(fù)效果明顯優(yōu)于其他對(duì)照組，并且未見水凝膠CNC/Dex/USPIO-KGN和USPIO的殘留，由此表明這種CNC/Dex/USPIO-KGN水凝膠和USPIO均具有良好的降解性能，并具備較強(qiáng)的促進(jìn)軟骨再生能力。（圖5）

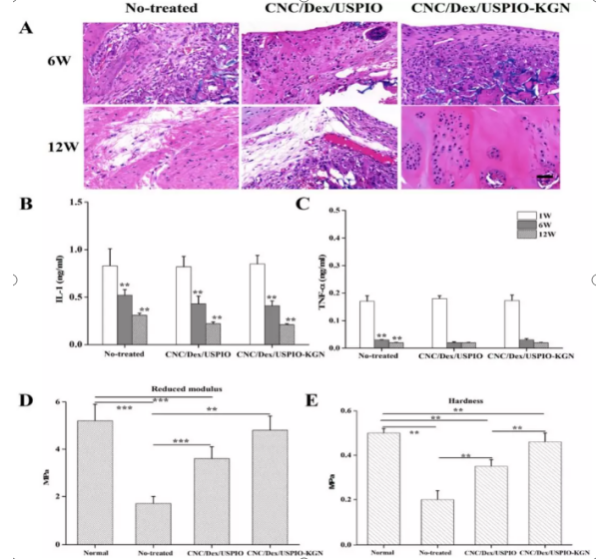

最后研對(duì)修復(fù)后軟骨的炎癥和力學(xué)性能進(jìn)行了測(cè)試，發(fā)現(xiàn)CNC/Dex/USPIO-KGN組的關(guān)節(jié)液中的IL-β和TNF-α量較低，修復(fù)軟骨的力學(xué)性能與未受損的軟骨相近，表明這種新型水凝膠具有良好的促進(jìn)軟骨再生和**軟骨損傷炎癥的作用。（圖6）

這種含有Kartogenin接枝超順磁性氧化鐵納米顆粒的新型水凝膠可以促進(jìn)軟骨的再生，并具有良好的降解性及MRI顯影性，從而為軟骨再生修復(fù)的研究提供了一種新思路。

西安pg電子官方生物科技有限公司將從零維/一維/二維/三維四個(gè)分類來提供幾十個(gè)產(chǎn)品分類和幾千種納米材料產(chǎn)品，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復(fù)合定制材料等等，產(chǎn)品粒徑從5納米-2000納米均可選擇。

相關(guān)產(chǎn)品

核殼型Fe3O4@SiO2納米粒子（氨基修飾）

聚乙二醇包裹的Fe3O4磁性納米顆粒

氨基修飾四氧化三鐵磁性納米顆粒-NH2-Fe3O4

氨基功能化聚乙二醇包裹的Fe3O4磁性納米顆粒

羧基功能化聚乙二醇包裹的Fe3O4磁性納米顆粒

多聚賴氨酸(Poly-L-lysine/PLL)包裹Fe3O4磁性納米顆粒

聚合物-聚乙烯亞胺(PEI)包裹Fe3O4磁性納米顆粒

牛血清白蛋白(BSA)包裹Fe3O4磁性納米顆粒

鏈霉親和素(Streptavidin)包裹Fe3O4磁性納米顆粒

介孔二氧化硅包裹超順磁性Fe3O4納米顆粒

介孔二氧化硅包裹超順磁性Fe3O4納米顆粒表面氨基修飾

PAA聚丙烯酸包裹磁性Fe3O4納米顆粒

氟碳鏈修飾的Fe3O4磁性納米顆粒

葡聚糖修飾的Fe3O4磁性納米顆粒

殼聚糖包裹的Fe3O4磁性納米顆粒

半乳糖包裹的Fe3O4磁性納米顆粒

透明質(zhì)酸包裹的Fe3O4磁性納米顆粒

聚苯乙烯包Fe3O4磁性微球，粒徑100±50 nm

氨基修飾的Fe3O4磁性納米顆粒

羧基修飾的Fe3O4磁性納米顆粒

疊氮修飾的Fe3O4磁性納米顆粒

炔烴修飾的Fe3O4磁性納米顆粒

DBCO修飾的Fe3O4磁性納米顆粒

羥基修飾的Fe3O4磁性納米顆粒

生物素修飾的Fe3O4磁性納米顆粒(Biotin@Fe3O4)

綠色熒光素標(biāo)記的Fe3O4磁性納米顆粒(FITC@Fe3O4)

紅色羅丹明標(biāo)記的Fe3O4磁性納米顆粒

CY3菁染料標(biāo)記的Fe3O4磁性納米顆粒

CY3菁染料標(biāo)記的Fe3O4磁性納米顆粒

CY5菁染料標(biāo)記的Fe3O4磁性納米顆粒

CY5.5菁染料標(biāo)記的Fe3O4磁性納米顆粒

Concanavilin A 刀豆球蛋白包裹的Fe3O4磁性納米顆粒

轉(zhuǎn)鐵蛋白包裹的Fe3O4磁性納米顆粒

葉酸的Fe3O4磁性納米顆粒

納米金包Fe3O4磁納米顆粒

活性基團(tuán)功能化PEG納米金包Fe3O4磁納米顆粒

MAL-PEG-Gold coating Fe3O4

X=MAL/NH2/COOH/NH2/N3/NHS/BIOTIN/CHO/ALK

Protein A包裹的Fe3O4磁性納米顆粒

Protein G包裹的Fe3O4磁性納米顆粒

磷脂修飾Fe3O4磁性納米顆粒ILP

表面氨基活化的磷脂修飾Fe3O4磁性納米顆粒ILA

表面氨基功能化葡聚糖修飾的Fe3O4磁性納米顆粒

表面羥基功能化葡聚糖修飾的Fe3O4磁性納米顆粒

羅丹明標(biāo)記表面氨基功能化葡聚糖修飾的Fe3O4磁性納米顆粒

香豆素標(biāo)記表面氨基功能化葡聚糖修飾的Fe3O4磁性納米顆粒

聚L-酪氨酸Poly L-Tyrosine包裹Fe3O4磁性納米顆粒

大環(huán)配體DOTA修飾Fe3O4磁性納米顆粒

氧化鐵納米粒子/Fe3O4納米復(fù)合物

多肽蛋白抗體標(biāo)記磁性納米顆粒

納米金顆粒表面負(fù)載多肽抗體蛋白

納米金棒負(fù)載抗體蛋白多肽

氧化鐵納米粒子/Fe3O4納米復(fù)合物

聚(苯胺-吡咯)共聚物/Fe3O4復(fù)合材料

谷氨酸包覆的四氧化三鐵納米顆粒Fe3O4-Glu

Ag-Fe3O4磁性導(dǎo)電復(fù)合粉末

Fe3O4@COFs四氧化三鐵磁性納米顆粒共價(jià)有機(jī)框架

PANI-Fe3O4復(fù)合材料

Fe3O4/聚苯胺納米復(fù)合材料

導(dǎo)電聚苯胺(PANI)包覆磁性四氧化三鐵(Fe3O4)的納米核-殼復(fù)合材料

zzj 2021.3.5
