光致變色材料也稱光感材料或光敏材料，是指在一定波長的光照下(通常為紫外光照)，分子結構改變，其顏色發(fā)生明顯變化，而在另一波長的光照作用下又能恢復到原來狀態(tài)的一種新型功能材料。光致變色化合物可分為有機和無機光致變色化合物。有機類光致變色化合物主要分為偶氮苯類、螺吡喃類、螺噁嗪類、俘精酸酐類等。其變色原理主要有鍵的異裂、鍵的均裂、質子轉移互變異構、順反異構、氧化還原反應、周環(huán)反應及化合物的酸致變色等。無機類光致變色化合物主要是過渡金屬氧化物、金屬鹵化物以及稀土配合物。
螺吡喃化合物是內含橋鍵原子(一般為雜化的飽和碳原子)的雜多環(huán)有機分子，在紫外線的照射下，螺吡喃中的碳氧鍵發(fā)生異裂，生成帶顏色的異構體——異喹啉，其共軛體系在光下顯色。反應過程如圖1所示。

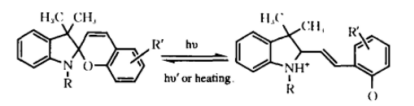

圖1 螺吡喃化合物顯色反應
由于螺吡喃類光致變色化合物的變色靈敏性高，熱穩(wěn)定性好，各項牢度較高，因而獲得廣泛應用。將光致變色材料通過特定的紡絲技術添加到纖維中，可賦予纖維光致變色性能。目前，通過研究已開發(fā)出了一系列的光致變色纖維，如光致變色纖維素纖維、光致變色聚丙烯纖維等。海藻纖維是一種由海藻中提取的海藻酸鹽經特殊工藝制備成的纖維，是一種具有可持續(xù)發(fā)展特性的天然高分子材料，具有來源廣泛、物理強度高、結構穩(wěn)定性好，且親水性較大等一系列優(yōu)點。特定的紡絲技術及后整理方法可賦予海藻纖維及紡織品光致變色性能，可用于**壁紙及窗簾、產品防偽標識、紫外防護傘等；由于其性能受溫度影響較大，也可用作感溫病號服、兒童服裝、感溫壁畫、溫度計等。
材料
海藻酸鈉。
無水氯化鈣。
JFC滲透劑、吡喃類光致變色粉末，蒸餾水。
光致變色纖維制備
稱取不同質量的光致變色材料加入到50 mL蒸餾水中，加入適量JFC滲透劑，配制一系列質量分數(shù)(0、0.1%、0.2%、0.3%、0.4%、0.5%)梯度的光致變色溶液。分別加入2 g海藻酸鈉，放入水浴鍋中，設定溫度40 ℃；不斷攪拌至海藻酸鈉完全溶解并形成均一穩(wěn)定的紡絲液，將紡絲液置于超聲儀器中，振蕩脫泡。
配制質量分數(shù)為4%的CaCl 2 溶液，攪拌均勻，待用；將含有光致變色材料的海藻酸原液倒入紡絲裝置中，以CaCl 2 溶液為凝固浴進行紡絲。
用Nicoletls5700型傅里葉變換紅外光譜儀觀察光致變色粉末、海藻纖維及光致變色海藻纖維的特征峰，推測光致變色材料的結構、成分及其與纖維的結合方式。測試條件：掃描范圍為500~4 000 cm -1 ，數(shù)據點間隔為0.964 cm -1 。
在TM3000型掃描電子顯微鏡下觀察海藻纖維及光致變色纖維的外貌形態(tài)。采用LLY-06E電子單纖維強力儀測試光致變色纖維的拉伸強度。纖維夾持長度為20 mm，拉伸速率為5 mm/min，測量20次，取其平均值。
將一系列質量分數(shù)梯度的光致變色海藻纖維分別置于無紫外光照和有紫外光照條件下，觀察其顏色變化，比較其變色效果。
將變色海藻纖維置于紫外光下照射3 min。移除紫外光源，觀察隨著時間的推移纖維的褪色變化情況，每隔10 s記錄一次。
將光致變色纖維每隔5 min用紫外光源照射一次，每次照射3 min，反復照射20次，查看其光致變色性能。
紅外測試
純海藻纖維、含0.3%光致變色粉末的海藻纖維的紅外光譜見圖2。
從圖2(a)可以看出：3335 cm -1 處又寬又強的吸收峰為氫鍵締合狀態(tài)下—OH的伸縮振動峰；1598 cm -1與1428 cm -1 的兩處強峰分別表示COO - 反對稱伸縮振動與對稱伸縮振動；1012 cm -1 處為C—O—C的吸收振動峰。在圖2(b)中，1330 cm -1 處為酰胺基吸收振動峰；1 158 cm -1 、1 017 cm -1 處分別為吡喃糖環(huán)C—O的伸縮振動峰、飽和脂肪醚C—O—C的吸收振動峰。由于光致變色海藻纖維的紅外譜圖中的峰型與純海藻纖維基本一致，由此可推測，光致變色粉末與海藻纖維間只存在物理結合，并無化學反應。
電鏡觀察

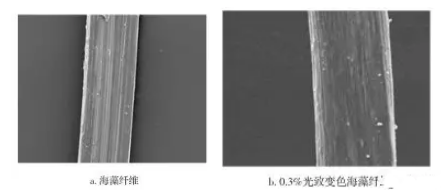

圖3 樣品掃描電鏡照片
圖3為電鏡放大500倍后的纖維照片。由圖3(a)可以看出：純海藻纖維紡絲均勻，纖維表面光滑但有明顯的溝槽，其紋路清晰。這是由于海藻酸鈉紡絲原液從針孔噴出后，流經凝固浴固化成形過程中大量脫水，纖維表層發(fā)生收縮，因此產生溝壑。由圖3(b)可知：光致變色海藻纖維表面光滑平整，溝槽較少。這是由于為改善光致變色材料在紡絲原液中分散不均勻的現(xiàn)象，在其中加入了適量的滲透劑JFC，影響了紡絲原液的紡絲性質，因此紡出的纖維的物理形態(tài)發(fā)生了明顯的變化，在成纖過程中，光致變色材料均勻地分布在海藻纖維內部及表面，使纖維表面均勻光滑。
斷裂強力測試
含有不同含量光致變色材料的海藻纖維的斷裂強力見圖4。
圖4 含有不同含量光致變色材料的海藻纖維的斷裂強力變化
由圖4可見：在一定范圍內，光致變色材料的添加會增大纖維的斷裂強力。純海藻纖維斷裂強力為43.12 cN；當光致變色材料質量分數(shù)為0.2%時，纖維斷裂強力較高，為50.02 cN；當光致變色材料質量分數(shù)為0.3%時，纖維的斷裂強力為48.36 cN，比同條件下紡制的純海藻纖維的斷裂強力增加12%；當光致變色材料質量分數(shù)為0.5%時，纖維的斷裂強力下降至30.63 cN。這是由于一定量的光致變色材料的加入與海藻酸鈣大分子間產生更多氫鍵，分子間作用力增強；當光致變色材料的質量分數(shù)上升為 0.5%時，由于加入了過多光致變色材料，破壞了海藻酸鈣大分子鏈的結構，因此纖維的斷裂強力大幅下降。
產品供應：
| 名稱 | CAS號 |
| 螺[1,3,3-三甲基吲哚-苯并二氫吡喃] | cas1485-92-3 |
| 3',3'-三甲基-6-羥基螺環(huán) | cas23001-29-8 |
| 螺[1,3,3-三甲基吲哚-B-苯并二氫吡喃] | cas1592-43-4 |
| 螺[1,3,3-三甲基吲哚-(6'-溴苯并二氫吡喃)][光致變色化合物] | cas16650-14-9 |
| 螺[1,3,3-三甲基吲哚-(8'-甲氧基苯并二氫吡喃)] | cas13433-31-3 |
| 螺[1,3,3-三甲基吲哚-(6'-硝基苯并二氫吡喃)] | cas1498-88-0 |
| 1`,3`-二氫-5`-甲氧基-1`,3`,3`-三甲基-6-硝基螺[2H-1-苯并吡喃并-2,2`-(2H)-吲哚] | cas16331-96-7 |
| N-羥乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃 | cas16111-07-2 |
| (±)-1',3',3'-三甲基-6-硝基螺[苯并吡喃-2,2'-吲哚啉]-5',8-二醇 | cas1253909-21-5 |
| 螺旋吡喃 | cas1498-89-1 |
| 1'，3'-二氫-1'，3'，3'-三甲基-6,8-二硝基螺[2H-1-苯并吡喃-2,2'-[2H]吲哚] | cas20200-64-0 |
| 甲基丙烯酸乙酯 | cas101490-44-2 |
| 2-(3',3'-二甲基-6-硝基螺[色烯-2,2'-吲哚]-1'-基)乙基甲基丙烯酸酯 | cas25952-50-5 |
| 1,3,3-三甲基吲哚-奈諤嗪 | cas27333-47-7 |
| 1,3-二氫-1,3,3-三甲基螺[2H-吲哚-2,3`-[3H]菲并[9,10-B](1,4)噁嗪] | cas119980-36-8 |
| 5-氯-1,3-二氫-1,3,3-三甲基螺[2H-吲哚-2,3′-(3H)萘并[2,1-B](1,4)嗪] | cas27333-50-2 |
| 1,3-二氫-1,3,3-三甲基-6'-(1-哌啶基)螺[2H-吲哚-2,3'-[3H]萘并[2,1-B][1,4]惡嗪] | cas114747-45-4 |
| 太陽光變色粉 3 | cas114747-44-3 |
| 1,3-二氫-1,3,3-三甲基-6'-(4-嗎啉基)-螺[2H-吲哚-2,3'-[3H]萘并[2,1-B][1,4]惡嗪] | cas114747-48-7 |
| 1,3,3-三甲基螺環(huán)[吲哚-2,3'-萘[2,1-b][1,4]惡嗪]-9'-甲基丙烯酸酯 | cas117676-30-9 |
| 1-芐基-3,3-二甲基螺環(huán)[吲哚-2,3'-萘[2,3-f][1,4]苯并惡嗪] | cas1010875-43-0 |
| cas104088-83-7 | |
| 3'，3'-二甲基-1'-辛基螺環(huán)（3H-萘[2,1-b][1,4]惡嗪-3,2'-吲哚啉）-9-醇 | cas194802-35-2 |
| 1-(2-羥乙基)-3,3-二甲基吲哚啉-6'-硝基苯并螺吡喃 | 16111-07-2 |
| 螺[1,3,3-三甲基吲哚苯并二氫吡喃][光致變色化合物] | 1485-92-3 |
| 1,3,3-三甲基吲哚-6'-硝基苯并二氫吡喃并螺烷 [光致變色化合物] | 1498-88-0 |
| 螺[1,3,3-三甲基吲哚-(6'-溴苯并二氫吡喃)][光致變色化合物] | 16650-14-9 |
| 螺[1,3,3-三甲基吲哚-(8'-甲氧基苯并二氫吡喃)][光致變色化合物] | 13433-31-3 |
| 1,3,3-三甲基吲哚-β-萘基二氫呋喃[光致變色化合物] | 1592-43-4 |
| 1,3,3-三甲基吲哚-奈諤嗪 | 27333-47-7 |
| 2,3-二氫-2-螺-4'-[8'-氨基萘-1'(4'H)-酮]呸啶(含 o-型) | 851768-63-3 |
| 2,3-二氫-2-螺-7'-[8'-亞氨基-7',8'-二氫萘-1'-胺]呸啶 | 851768-62-2 |
| 1-芐基-3,3-二甲基螺環(huán)（吲哚-2,3'-{3'H}-萘[2,1-b][1,4]惡嗪） | cas102224-43-1 |
| 四苯基乙烯 | CAS：632-51-9 |
| N-羥乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃 | CAS：16111-07-2 |
| 2-（3'，3'-二甲基-6-硝基螺[色烯-2,2'-吲哚]-1'-基）乙基甲基丙烯酸酯 | CAS:25952-50-5 |
| 二芳基乙烯類 | |
| 1,2-雙(2,4-二甲基-5-苯基-3-噻吩基)-3,3,4,4,5,5-六氟-1-環(huán)戊烯 | 172612-67-8 |
| 2,3-雙(2,4,5-三甲基-3-噻吩基)馬來酸酐 | 112440-47-8 |
| 2,3-雙(2,4,5-三甲基-3-噻吩基)馬來酰亞胺 | 220191-36-6 |
| 1,2-雙[2-甲基苯并[b]噻吩-3-基]-3,3,4,4,5,5-六氟-1-環(huán)戊烯 (升華提純) | 137814-07-4 |
| 順-1,2-二氰基-1,2-雙(2,4,5-三甲基-3-噻吩基)乙烯 1,2-雙(2,4,5-三甲基-3-噻吩基)-順-1,2-二氰基乙烯 | 112440-46-7 |
| 俘精酸酐類 | |
| (E)-3-(金剛烷-2-亞基)-4-[1-(2,5-二甲基-3-呋喃基)亞乙基]二氫-2,5-呋喃二酮 | 94856-25-4 |
| 偶氮苯類 | |
| 4,4'-雙(癸氧基)-3-甲基偶氮苯 | 1627844-78-3 |
| 4-[雙(9,9-二甲基芴-2-基)氨基]偶氮苯 | 883554-70-9 |
| 4,4'-雙(己氧基)-3-甲基偶氮苯 | 1440509-03-4 |
| 4,4'-雙(十二烷氧基)-3-甲基偶氮苯 | 1440509-01-2 |
| 1,2,3,4,5,6-六-O-[11-[4-(4-己基苯甲氮雜)苯氧基]十一酰]-D-甘露醇 | 1093077-77-0 |
| 六芳基雙咪唑 | |
| 2,2'-雙(2-氯苯基)-4,4',5,5'-四苯基-1,2'-聯(lián)咪唑 [光聚合引發(fā)劑] | 7189-82-4 |
| 螺吡喃類 | |
| 螺[1,3,3-三甲基吲哚-(6'-溴苯并二氫吡喃)] [光致變色化合物] | 16650-14-9 |
| 螺[1,3,3-三甲基吲哚-(8'-甲氧基苯并二氫吡喃)] [光致變色化合物] | 13433-31-3 |
| 1,3,3-三甲基吲哚-6'-硝基苯并二氫吡喃并螺烷 [光致變色化合物] | 1498-88-0 |
| 螺[1,3,3-三甲基吲哚苯并二氫吡喃] [光致變色化合物] 1',3',3'-三甲基螺[1(2H)-苯并吡喃-2,2'-吲哚] | 1485-92-3 |
| 1',3'-二氫-8-甲氧基-1',3',3'-三甲基-6-硝基螺[2H-1-苯并吡喃-2,2'-[2H]吲哚] | 1498-89-1 |
| 1,3,3-三甲基吲哚萘螺惡嗪 [光致變色化合物] | 27333-47-7 |
| 1,3,3-三甲基吲哚-β-萘基二氫呋喃 螺[1,3,3-三甲基吲哚-β-苯并二氫吡喃] | 1592-43-4 |
| 1-(2-羥乙基)-3,3-二甲基吲哚啉-6'-硝基苯并螺吡喃 N-羥乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃 | 16111-07-2 |
| 螺呸啶類 | |
| 2,3-二氫-2-螺-4'-[8'-氨基萘-1'(4'H)-酮]呸啶 (含 o-型) | 851768-63-3 |
| 2,3-二氫-2-螺-7'-[8'-亞氨基-7',8'-二氫萘-1'-胺]呸啶 | 851768-62-2 |
| DCM染料 | |
| 4-(二氰亞甲基)-2-甲基-6-(4-二甲氨基苯乙烯基)-4H-吡喃 | 51325-91-8 |
| 4-(二氰基亞甲基)-2-甲基-6-[2-(2,3,6,7-四氫-1H,5H-苯并[ij]喹嗪-9-基)乙烯基]-4H-吡喃 | 51325-95-2 |
| 2-叔丁基-4-(二氰基亞甲基)-6-[2-(1,1,7,7-四甲基久洛尼定-9-基)乙烯基]-4H-吡喃 | 200052-70-6 |
| 二吡咯亞甲基染料 | |
| [[(4-乙基-3,5-二甲基-1H-吡咯-2-基)(4-乙基-3,5-二甲基-2H-吡咯-2-亞基)甲基]甲烷](二氟硼烷) | 131083-16-4 |
| [[(4-叔丁基-3,5-二甲基-1H-吡咯-2-基)(4-叔丁基-3,5-二甲基-2H-吡咯-2-亞基)甲基]甲烷](二氟硼烷) | 137829-79-9 |
| [[(4-丁基-3,5-二甲基-1H-吡咯-2-基)(4-丁基-3,5-二甲基-2H-吡咯-2-亞基)甲基]甲烷](二氟硼烷) | 151486-56-5 |
| 4,4-二氟-5,7-二甲基-4-硼雜-3a,4a-二氮雜-s-引達省-3-丙酸N-琥珀酰亞胺酯 | 146616-66-2 |
| [[(3,4,5-三甲基-1H-吡咯-2-基)(3,4,5-三甲基-2H-吡咯-2-亞基)甲基]腈](二氟硼烷) | 157410-23-6 |
| [2-[(甲硫基)(2H-吡咯-2-亞基)甲基]-1H-吡咯](二氟硼烷) | 892505-41-8 |
| [1-[(3,5-二甲基-1H-吡咯-2-基)(3,5-二甲基-2H-吡咯-2-亞基)甲基]-4-碘苯](二氟硼烷) | 250734-47-5 |
| 4,4-二氟-1-甲基-3-(4-丙氧基苯乙烯基)-4-硼-3a,4a-二氮 | 1201643-08-4 |
| 4,4-二氟-1,3-二甲基-4-硼-3a,4a-二氮雜對稱引達省 1,3-二甲基-BODIPY | 154793-49-4 |
| [[(3,5-二甲基-4-硫代-1H-吡咯-2-基)(3,5-二甲基-4-硫代-2H-吡咯-2-亞基)甲基]甲烷](二氟硼烷)二鈉鹽 | 121461-69-6 |
| 4,4-二氟-5,7-二甲基-4-硼雜-3a,4a-二氮雜-s-引達省-3-丙酸 | 165599-63-3 |
| [[(3,5-二甲基-1H-吡咯-2-基)(3,5-二甲基-2H-吡咯-2-亞基)甲基]甲烷](二氟硼烷) (升華提純) | 121207-31-6 |
| 其他功能性染料 | 85652-50-2 |
| 1253900-41-2 | |
| 41830-81-3 | |
| 475-71-8 | |
| 4424-06-0 | |
| 635-78-9 | |
| 58721-74-7 | |
| 1678513-97-7 | |
| 7385-67-3 | |
| 1620487-87-7 | |
| 89114-74-9 | |
| 128119-95-9 | |
| 4182-80-3 | |
| 18434-08-7 | |
| 有機催化劑 [可見光氧化還原催化劑] | 26456-05-3 |
| 632-69-9 | |
| 15086-94-9 | |
| 674783-97-2 | |
| 17372-87-1 | |
| 1276539-32-2 | |
| 36519-61-6 | |
| 1216909-33-9 | |
| 1217-45-4 | |
| 81-88-9 | |
| 7152-42-3 | |
| 金屬配合物催化劑 [可見光氧化還原催化劑] | 60804-75-3 |
| 106294-60-4 | |
| 60804-74-2 | |
| 864163-80-4 | |
| 94928-86-6 | |
| 676525-77-2 | |
| 50525-27-4 | |
| 呫噸染料 | 3068-39-1 |
| 2321/7/5 | |
| 62669-66-3 | |
| 596-03-2 | |
| 137993-41-0 | |
| 989-38-8 | |
| 80471-69-8 | |
| 16574-43-9 | |
| 6262-21-1 | |
| 548-24-3 | |
| 6417-85-2 | |
| 18472-87-2 | |
| 13473-26-2 | |
| 65603-19-2 | |
| 72102-91-1 | |
| 4424/3/7 | |
| 25152-49-2 | |
| 60311-02-6 | |
| 71501-19-4 | |
| 32638-88-3 | |
| 63561-42-2 | |
| 518-47-8 | |
| 2103-64-2 | |
| 56897-54-2 | |
| 217176-83-5 | |
| 12220-28-9 | |
| 3520-42-1 | |
| 15905-32-5 | |
| 89331-94-2 | |
| 16423-68-0 | |
| 216699-35-3 | |
| 975-17-7 | |
| 喹吖啶酮染料 | 1047-16-1 |
| 19205-19-7 | |
| 熱敏&壓敏染料 | 26628-47-7 |
| 34372-72-0 | |
| 1552-42-7 | |
| 29199-09-5 | |
| 1249-97-4 | |
| 155050-06-9 | |
| 82137-81-3 | |
| 36886-76-7 | |
| 21934-68-9 | |
| 36499-49-7 | |
| 花菁染料, 方酸菁染料 | 905-97-5 |
| 3071-70-3 | |
| 14696-39-0 | |
| 3599-32-4 | |
| 115970-66-6 | |
| 56289-64-6 | |
| 199444-11-6 | |
| 68842-66-0 | |
| 4727-50-8 | |
| 605-91-4 | |
| 358727-55-6 | |
| 2768-90-3 | |
| 苝染料 | 123174-58-3 |
| 82531-03-1 | |
| 81-33-4 | |
| 128-69-8 | |
| 79534-91-1 | |
| 4948-15-6 | |
| 6424-77-7 | |
| 82953-57-9 | |
| 95689-92-2 | |
| 5521-31-3 | |
| 78151-58-3 | |
| 近紅外(NIR)染料 | 134127-48-3 |
| 155773-67-4 | |
| 38465-55-3 | |
| 38951-97-2 | |
| 15492-42-9 | |
| 87314-14-5 | |
| 172616-80-7 | |
| 121482-73-3 | |
| 41532-84-7 | |
| 249-353-4 | |
| 205744-92-9 | |
| 1438644-82-6 | |
| 134339-08-5 | |
| 87314-12-3 |
聯(lián)茚滿烯二酮光致變色化合物
1-苯基-3-甲基-4-(6-氫-4-氨基-5-硫雜-2,3-吡嗪)吡唑啉酮光致變色超分子化合物
含NNS六元雜環(huán)的光致變色化合物PMCP-TSC
4-(2′-羥基苯甲酰肼)苯亞甲基/亞乙基-5-甲基-2-苯基-2,4-二氫-吡唑啉酮-3超分子化合物
1-苯基-3-甲基-4-苯甲�；�-5-吡唑啉酮
鉛-1-苯基-3-甲基-4-苯甲酰基-吡唑啉酮-5絡合物
4-(H酸偶氮)-1-苯基-3-甲基吡唑啉酮
1,3,5-三芳基-2-吡唑啉化合物
1-苯基-3-甲基-4-氯乙�；�-吡唑啉酮 -5(PMCP)
4-甲基氨基硫脲(MTSC)
雙雜環(huán)化合物(PMCP-MTSC)
雜多金屬化合物光致變色復合薄膜
磷鉬酸-乙基纖維素復合薄膜
磷鉬酸-聚乙烯吡咯烷酮復合薄膜
PMoA/SiO2/ZnFe2O4復合薄膜
多酸基可見光光致變色納米復合薄膜
雜多酸基納米復合薄膜
BiVO4/PMoA/SiO2復合膜
Bi2O3磷鉬酸/二氧化鈦復合膜
Bi2O3/PMoA/TiO2復合薄膜
聚金屬氧化物-有機復合膜
雜多酸/聚丙烯酰胺復合膜
吡唑啉酮光致變色化合物
光致變色吡唑啉酮/聚合物復合膜
吡唑啉酮/聚合物復合光致變色薄膜
含噻吩基吡唑啉酮類化合物
含有富電子噻吩環(huán)的吡唑啉酮衍生物
吡唑啉酮光致變色材料復合聚苯乙烯薄膜
1-苯基-3-(2-噻吩基)-4-取代苯基亞甲基-5-吡唑啉酮縮4-苯基氨基脲類化合物
1-苯基-3-(2-噻吩基)-4-(4-硝基苯基亞甲基)-5-吡唑啉酮縮4-苯基氨基脲(P2Th4NO2BP-PSC)
含雙噻吩的吡唑啉酮光致變色化合物
1-苯基-3-(2-噻吩基)-4-(2-噻吩亞甲基)-5-吡唑啉酮縮4-苯基氨基脲[PD(2Th)P-PSC]
PD(2Th)P-PSC/PS功能薄膜
吡唑啉酮縮氨基硫脲類光致變色化合物
1-苯基-3-甲基-4-苯甲酰基5-吡唑啉 酮縮氨基硫脲(PMBP-TSC)
1-苯基-3-甲基-4-苯甲�；� 5-吡唑啉酮縮甲基氨基硫脲(PMBP-MTSC)
鹵化銀光致變色玻璃
AgI/SiO2復合光催化劑
蛋黃-蛋殼結構AgI/聚多巴胺復合納米光催化劑
鹵化銀/ZnFe2O4復合材料
Ag/AgBr/ZnFe2O4復合材料
鹵化銀/碳酸銀復合光催化材料
鹵化銀-黑云母復合光催化劑
銀/鹵化銀離子體光催化劑
AgX/片狀石墨鹵化銀復合材料
AgX/膨脹石墨鹵化銀復合材料
AgX/石墨烯鹵化銀復合材料
AgX/碳納米管鹵化銀復合材料
AgX/粒狀活性炭鹵化銀復合材料
AgX/沸石鹵化銀復合材料
AgX/TiO2鹵化銀復合材料
鹵化銀/導電高分子復合納米材料
釩酸鉍/鹵化銀復合材料BiVO4-AgX
g系半導體/g-C3N4復合光催化材料
木質纖維素/鹵化銀復合材料
Ag/AgX,SC/AgX,Ag/Ag/AgX三元復合材料
AgX/CPs復合納米材料
AgCl/PPy,AgBr/PPy和AgI/PPy復合納米材料
AgX/PPy復合納米材料
AgX-PANI鹵化銀/聚苯胺納米復合材料
Pt/CdS-TNTAs復合納米材料
CuS/ZnS納米材料
Ag/AgCl/Al2O3納米復合材料
MoS2/BiVO4納米復合材料
Ag-AgCl/Al2O3復合光催化材
非晶氧化鎢薄膜
十聚鎢酸鎢青銅化合物
WO3/ITO氧化鎢復層薄膜
氧化鎢-氧化鎳薄膜
氧化鎢-石墨烯光致變色復合薄膜
摻雜氧化鎢/金—金剛石電極材料
氧化鎢/金剛石異質結材料電致變色薄膜
三氧化鎢(WO3)/金剛石(diamond)寬禁帶半導體材料
n-WO3/p-diamond異質結結構
負載缺位鎢硅酸的有機無機復合光致變色薄膜
雜多酸基無機-有機復合膜
二芳基乙烯光致變色配合物
上述產品pg電子官方生物均可供應，不可用于人體，僅用于科研！
wyf 03.16
pg電子官方微信公眾號
官方微信
庫存查詢
