金屬納米顆粒在醫(yī)學(xué)上有多種應(yīng)用，涉及細(xì)菌、真菌和生物分子合成金屬納米顆粒的方法被認(rèn)為是溫和、簡(jiǎn)單和環(huán)保的，由于易于操作和具有遺傳修飾特性，細(xì)菌有望成為合成AgNPs的候選，然而，大多數(shù)細(xì)菌合成方法反應(yīng)速度緩慢或者不適合大規(guī)模培養(yǎng)，因此，非致病菌更適合AgNP的合成，此外，太陽(yáng)輻射能夠**的合成金納米粒子且減少能源成本。

一種用太陽(yáng)照射法從芽孢桿菌淀粉酶和AgNO3的細(xì)胞提取物中制備了銀納米顆粒的方法，光強(qiáng)度、芽孢桿菌提取物濃度和NaCl添加量會(huì)影響AgNPs的合成。在較佳條件下（太陽(yáng)能強(qiáng)度為70000 lx，提取物濃度為3 mg/mL，NaCl含量為2 mM），在80分鐘內(nèi)將98.23±0.06％的Ag+（1 mM）還原為AgNPs，并且達(dá)到了AgNPs的電勢(shì)為70.84±0.66毫伏，TEM（透射電子顯微鏡）和XRD（X射線衍射）分析證實(shí)，合成了平均直徑為14.6 nm的圓形和三角形結(jié)晶AgNPs。由于熱滅活的提取物還介導(dǎo)了AgNPs的形成，因此酶促反應(yīng)可能不參與AgNPs的形成。AgNPs的較高的絕對(duì)電位值，可能是由于與蛋白質(zhì)相互作用引起的，這可能解釋了AgNPs懸浮液的高穩(wěn)定性。AgNPs在液體和固體培養(yǎng)基中均顯示出對(duì)枯草芽孢桿菌和大腸桿菌的抗菌活性。

將淀粉芽孢桿菌 LSSE-62（含蛋白胨10）接種于LB培養(yǎng)基中進(jìn)行培養(yǎng)制備無(wú)細(xì)胞芽孢桿菌提取物。研究不同反應(yīng)條件（太陽(yáng)輻射、無(wú)細(xì)胞提取物濃度和NaCl添加物）對(duì)合成AgNPs的影響。

**用4 mg/mL的無(wú)細(xì)胞提取物研究了不同太陽(yáng)強(qiáng)度（30000、40000、50000、70000 lx）對(duì)AgNPs合成的影響，將一個(gè)樣品置于黑暗中作為對(duì)照，通過(guò)玻璃窗進(jìn)行陽(yáng)光照射，通過(guò)在樣品前放置不同的玻璃片并用TES 133A勒克斯儀測(cè)量光線來(lái)調(diào)節(jié)光強(qiáng)；隨后在70000 lx太陽(yáng)強(qiáng)度下研究不同數(shù)量的細(xì)胞游離提取物（1,2,3,4 mg/mL）的影響，以不含提取物的AgNO3溶液為對(duì)照；在含有3 mg/mL提取物的混合物中，以70,000 lx的光強(qiáng)度測(cè)定NaCl的影響，NaCl濃度為0.5、1、2和3 mM。使用紫外可見(jiàn)分光光度計(jì)掃描反應(yīng)混合物的紫外可見(jiàn)光譜來(lái)測(cè)定AgNPs的產(chǎn)量；用貝克曼庫(kù)爾特德?tīng)査_納諾分析儀進(jìn)行電位分析；用帶能量色散光譜系統(tǒng)的JEM-2010透射電子顯微鏡對(duì)AgNPs進(jìn)行表征，計(jì)算顆粒粒徑分布；用Bruker Vecter 22 FTIR對(duì)AgNPs進(jìn)行傅立葉變換紅外光譜分析；用擴(kuò)散法測(cè)定固體LB培養(yǎng)基中的抗菌活性。

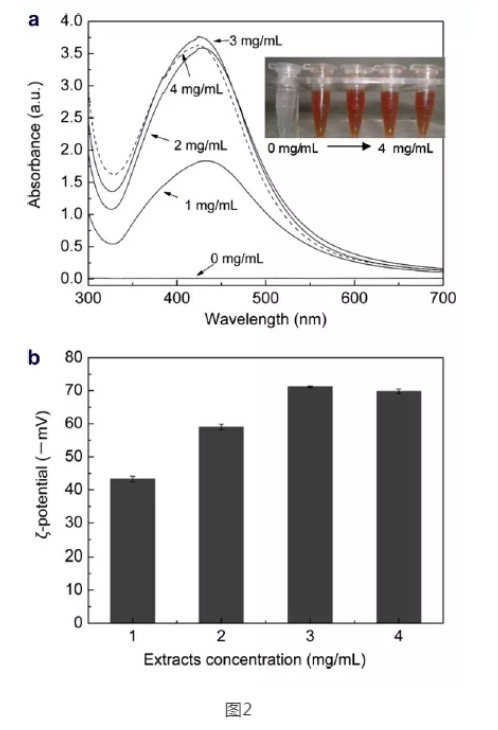

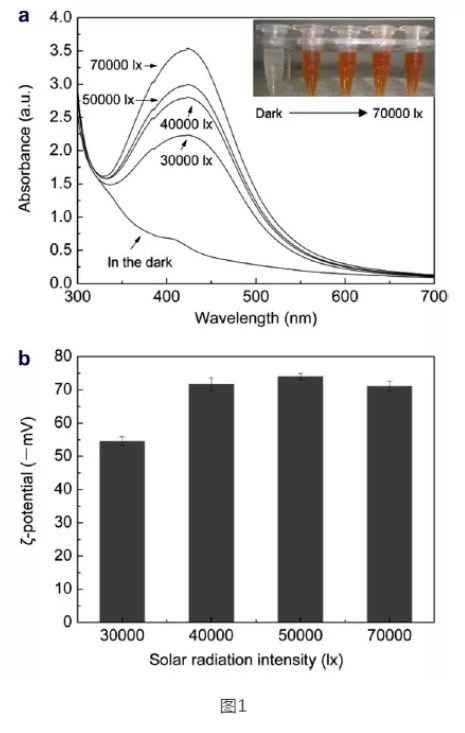

在含有4 mg/mL無(wú)細(xì)胞芽孢桿菌提取物并暴露于陽(yáng)光下1分鐘的情況下，觀察到反應(yīng)混合物的顏色從淺棕色變?yōu)辄S色，并在100分鐘后，溶液變?yōu)槌燃t色，可見(jiàn)區(qū)光譜的吸光度增加，在暗箱中孵育的樣品沒(méi)有觀察到這種變化（圖1a），顏色的變化是由于AgNPs在可見(jiàn)區(qū)域的表面等離子體共振，在不同光強(qiáng)下孵育，在423 nm左右得到了相同的主峰，這表明AgNPs的顆粒大小和形狀相似。膠體穩(wěn)定性的理論**是電位的絕對(duì)值為30 mV，而超過(guò)50 mV的絕對(duì)值則表明分散度是高穩(wěn)定的，在30,000 lx和40,000 lx時(shí)產(chǎn)生的AgNPs的絕對(duì)電位值分別為54.52±1.44 mV和71.70±1.96 mV，但在較高光強(qiáng)時(shí)產(chǎn)生的AgNPs的值無(wú)統(tǒng)計(jì)學(xué)差異（圖1b）。圖2顯示了在存在不同數(shù)量的無(wú)細(xì)胞提取物的情況下AgNPs的可見(jiàn)吸光度和，峰吸收強(qiáng)度隨細(xì)胞提取物濃度的增加而增加，在3 mg / mL提取液中獲得較大吸收強(qiáng)度。在通過(guò)真菌細(xì)胞提取物合成AgNPs的過(guò)程中，蛋白質(zhì)參與了AgNPs的還原和穩(wěn)定化，并通過(guò)與蛋白封蓋實(shí)現(xiàn)AgNPs的穩(wěn)定。添加NaCl，在反應(yīng)結(jié)束時(shí)，幾乎檢測(cè)不到殘留的Ag+，并且98.23±0.06％的Ag+被還原為AgNPs。合成的AgNPs的XRD光譜與粉末衍射標(biāo)準(zhǔn)聯(lián)合委員會(huì)的純結(jié)晶銀結(jié)構(gòu)數(shù)據(jù)庫(kù)匹配，作者的研究表明，當(dāng)采用其他細(xì)菌和真菌合成的AgNPs也為納米晶體形式。在液體培養(yǎng)中，試驗(yàn)細(xì)菌枯草桿菌和大腸桿菌的生長(zhǎng)受到AgNPs濃度依賴性的**。

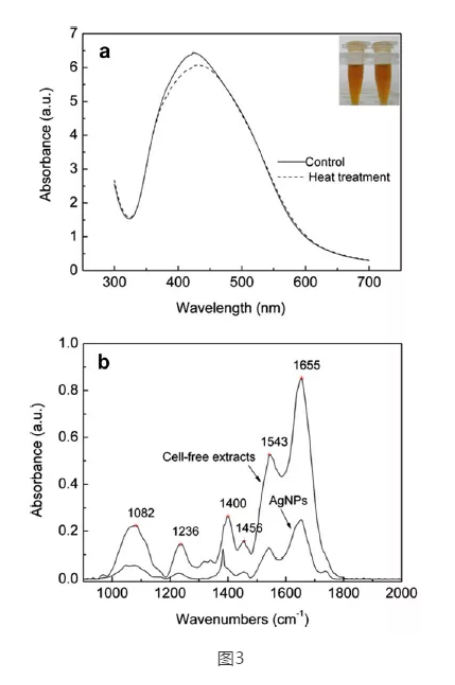

由于熱變性的無(wú)細(xì)胞提取物在太陽(yáng)輻射下能**地介導(dǎo)AgNPs的形成（圖3a），可見(jiàn)光和紫外光也可以介導(dǎo)AgNPs的合成，在細(xì)胞提取物存在的情況下，光驅(qū)動(dòng)AgNPs合成的確切機(jī)制尚不清楚，但已證實(shí)含有羧酸的肽的參與，紅外光譜分析（圖3b）顯示，在1655和1543 cm-1處的條帶可以被認(rèn)為是酰胺的羰基伸縮和酰胺的-N-H伸縮振動(dòng)，1456 cm-1處的峰是由于氨基酸殘基羧基上COO-的對(duì)稱拉伸。AgNPs顯示了與無(wú)細(xì)胞提取物相同的特征帶，表明銀納米晶體被蛋白質(zhì)包裹，對(duì)于用真菌提取物生產(chǎn)的AgNPs，被報(bào)道了相似的結(jié)果，由帶負(fù)電的蛋白質(zhì)封端導(dǎo)致的AgNPs的高負(fù)電位性質(zhì)可能是使AgNPs穩(wěn)定的原因。

我們公司可以提供金納米簇/金納米球/金納米籠/金納米殼/金納米星/金納米三角片/金納米線/金納米球/金納米棒等等金系列產(chǎn)品。我們可以對(duì)這些金納米產(chǎn)品進(jìn)行功能化。

相關(guān)產(chǎn)品

聚乙二醇化樹(shù)狀大分子包裹的納米金顆粒

RGD多肽修飾的多功能樹(shù)狀大分子包裹的納米金顆粒

透明質(zhì)酸包裹的金納米粒子

殼聚糖包裹納米金粒子

泛影酸/葉酸修飾的多功能樹(shù)狀大分子包裹的納米金顆粒Au DENPs

靶向脂質(zhì)體包裹水相納米金復(fù)合物

殼聚糖改性聚氨酯及殼聚糖包裹納米金

葉酸修飾的多功能靶向造影劑磁性氧化鐵/金納米顆粒

葉酸修飾的復(fù)合泛影酸的聚酰胺-胺樹(shù)狀大分子金納米粒子

檸檬酸根包裹的納米金顆粒

金納米顆粒功能化二硫化鉬納米復(fù)合材料

溶菌酶功能化金納米顆粒材料

魯米諾及衍生物功能化的金納米材料

DNA功能化的金納米顆粒

苝酰亞胺功能化的金/銀納米顆粒

杯芳烴功能化金納米顆粒

賴氨酸修飾的苝酰亞胺功能化金納米顆粒

多層殼包覆的功能化金納米顆粒

乳糖酸修飾的低代數(shù)PAMAM包裹金納米顆粒

硫辛酸功能化的金納米顆粒

樹(shù)枝化聚苯/金復(fù)合納米粒子

功能化Pd@Au納米顆粒

抗氧化配基功能化的金納米復(fù)合物

功能化金剛石納米顆粒

多肽功能化金納米顆粒

納米金顆粒包裹的PEG功能化PAMAM樹(shù)狀大分子

金納米顆粒修飾的硫酚功能化石墨烯復(fù)合材料

葉酸修飾的多功能靶向造影劑磁性氧化鐵/金復(fù)合納米顆粒

三聯(lián)吡啶衍生物配體與β-二酮稀土配合物包覆金納米顆粒

金納米顆粒修飾的多壁碳納米管(MWCNTs)

多官能團(tuán)表面修飾金屬納米顆粒

碳納米管/聚苯胺/納米金復(fù)合材料

配位鍵修飾的功能性納米顆粒/氧化石墨烯納米雜化材料

牛血清白蛋白修飾納米金顆粒

金納米顆粒功能化還原氧化石墨烯(RGO)和多壁碳納米管(MWCNTs)

鉑修飾的枝狀金納米復(fù)合材料

C18鍵合納米金修飾二氧化硅顆粒

石墨烯(GS)-殼聚糖(CS)-納米金(Nano-Au)復(fù)合材料

納米金(Au)包被瘦肉精-牛血清蛋白(CLB-BSA)

納米金修飾羧甲基殼聚糖

納米金修飾乙酰膽堿酯酶

柔紅霉素修飾的納米金

金納米顆粒復(fù)合材料(ssDNA-AuNPs);Hyaluronic Acid-DNA透明質(zhì)酸修飾脫氧核糖核酸

二氧化硅包裹金納米顆粒

氨基、羧基功能化的納米金試劑

PEG包裹的納米金顆粒（PEG末端鏈接不同基團(tuán)）

BSA包裹的納米金顆粒

葡聚糖包裹的納米金顆粒

氨基功能化的金納米粒子

羧基功能化的金納米粒子

聚乙烯亞胺包裹納米金（PEI-nanogold）

氧化氣氛下氧化鈦包裹金納米顆粒

金納米離子包裹二氧化硅殼核材料

紅細(xì)胞膜包被金納米顆粒

11-巰基十一烷酸包裹的金納米顆粒

單分散性PEG修飾金納米顆粒

納米金顆粒標(biāo)記外泌體

葡萄糖包被的納米金顆粒(Gold Nanoparticle, GNP）

納米金顆粒標(biāo)記外泌體

氧化硅修飾的納米金

D-丙氨酰-D-丙氨酸(D-alanyl-D-alanine，DADA)修飾金納米顆粒（Au_DADA）復(fù)合材料

四面體DNA修飾金納米顆粒上合成Au-TDNNs復(fù)合材料

精氨酸/氨基酸修飾金納米顆粒

富勒醇修飾的金納米顆粒

肽修飾的金納米顆粒

FITC/羧基官能化修飾金納米顆粒

CY3/FITC/馬來(lái)酰亞胺功能化金納米顆粒

CY3和羧基官能化金納米顆粒

FITC和疊氮功能化金納米顆粒

Cy3和NHS功能化金納米顆粒

FITC和甲基功能化金納米顆粒

FITC和生物素功能化金納米顆粒

Cy3和蛋白A功能化金納米顆粒

金納米粒子修飾黑磷納米片

精氨酸-甘氨酸-天冬氨酸RGD修飾的金納米顆粒

三縮乙二醇聚谷氨酸酯修飾金納米顆粒

zzj 2021.3.18
