納米氮化鈦粉體的制備（TiN）

  氮化鈦具有硬度較高（顯微硬度為21GPa)、熔點較高(2950°℃)、化學穩(wěn)定性好的特點，而且具有金黃色金屬光澤。因此是一種很好的難熔耐磨材料，氮化鈦還具有良好的導電性，可用作熔鹽電解的電極和電觸頭等導電材料和較高超導臨界溫度的超導材料

  由于微米級氮化鈦的燒結性能差，影響和限制了這種材料應用，隨著對納米材料的研究，發(fā)現(xiàn)用納米氮化鈦代替微米級氮化鈦可以降低燒結溫度，改進燒結性能，提高燒結體的彎曲強度、斷裂韌性等力學性能;納米氮化鈦是指其晶粒尺寸在100 納米以內(nèi)的氮化鈦產(chǎn)品，用它作為增強相，可**提高金屬、陶瓷基體的強度和韌性。而且，由于顆粒小、表面積大，能分散在其它材料中形成導電網(wǎng)絡，大大提高復合材料的導電性能。

納米TiN粉體的制備

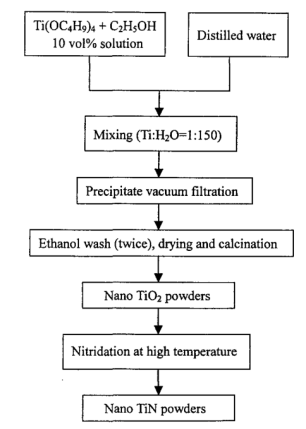

納米TiN粉體制備流程圖

  制備過程如圖所示:**將鈦酸丁酯溶解在無水乙醇中，配成濃度為10 vol%的溶液,將此溶液逐滴加入到劇烈攪拌的蒸餾水中，鈦酸丁酯發(fā)生水解，生成TiO2控制鈦酸丁酯與蒸餾水的摩爾比為:Ti:H2O= 1:150。將水解生成的沉淀物過濾后,用蒸餾水洗滌兩次,再用無水乙醇洗滌兩次,然后,在80-120℃干燥8-12小時，煅燒爐中450-500℃煅燒2-4小時，得到銳鈦礦型納米TiO2粉體。將納米TiO2粉體放入石英舟，在管式氣氛爐中，在不同溫度下(800-1100℃)，用氨氣作還原劑，氮化2-5小時，在氨氣保護下，冷卻到室溫，得到納米TiN粉體。

西安pg電子官方生物科技有限公司是一家**從事糖產(chǎn)品、科研試劑、多肽、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、納米材料、鈣鈦礦、脂質(zhì)體、合成磷脂。

pg電子官方供應產(chǎn)品：

TiN氮化鈦陶瓷材料

碳鋼表面氮化鈦陶瓷

亞微米氮化鈦陶瓷粉末

二氧化鈦修飾碳粉

不銹鋼317L表面制備氮化鈦(TiN)陶瓷薄膜

氮化硅/氮化鈦陶瓷多層膜

鐵三鋁金屬間化合物-氮化鈦陶瓷復合材料

納米晶氮化鈦陶瓷**粉

氮化鈦-氧化鋁復相耐磨耐高溫陶瓷材料

鈷基合金/TiN陶瓷復合涂層

氧化鋁和氮化鈦陶瓷復合材料

納米TiN、AlN改性的TiC基金屬陶瓷

氮化鈦陶瓷增強銅基復合材料

碳熱-氮化制備TiN陶瓷

LED用碳氮化鈦陶瓷基板

丁腈橡膠/陶瓷納米氮化鈦復合材料

TiN,AlN/Al2O3復合陶瓷材料

TiN/Al2O3復合材料

(TiN,AlN)/Al2O3復合材料

TiN-Si3N4復合材料

TiN納米粉體和TiN-AlO納米復合材料

TiN/O'—Sialon源位復合材料

鐵三鋁金屬間化合物-氮化鈦陶瓷復合材料

石墨烯/氮化鈦(G/TiN)復合材料

TiN/Si3N4陶瓷復合材料

氮化鈦/碳復合材料（TiN/SiO2/C）

氧化鈦/鋁 TiO2/Al

氮化鈦/氧化鋁復合材料TiN-Al2O3

TiN復合材料A12O3陶瓷氮化鋁氮化鈦氧鋁

Al2O3-TiN陶瓷粉末

TiN-Al2O3復合材料

聚四氟乙烯/納米氮化鈦復合材料

Ti2AlN/TiN復合材料

SiC晶須對Al2O3/TiN/ZrO2復合材料

Al2O3/TiN/ZrO2/SiCw復合材料

Si3N4-SiC-TiN陶瓷

釔穩(wěn)定氧化鋯(YSZ)修飾導電氮化鈦(TiN)復合材料

氮化鈦-鐵金屬陶瓷(TiN-Fe)

W–Ti–TiN復合材料

Ti、TiN摻雜鎢基復合材料

zl 03.19
