單層二硫化鎢（WS2）作為類石墨烯二維過渡金屬硫化物（TMDCs）一員，以其強(qiáng)軌道自旋偶合、能帶分裂和非線性高敏感性等一系列獨(dú)特的性質(zhì)收到了廣大學(xué)者的關(guān)注。單層WS2因其較寬的直接帶隙寬度、高理論電子遷移率和光致發(fā)光量子產(chǎn)率等特性在半導(dǎo)體光電子和微/納電子器件中具有廣大的應(yīng)用潛力。

通過控制硫源（升華硫粉）的引入時(shí)間和鎢源（三氧化鎢）與生長基板之間的距離，來制備合成高均勻性的單層三角形WS2單晶片。通過透射電子顯微鏡和拉曼光譜來表征WS2樣品的微觀形貌和結(jié)構(gòu)；測試結(jié)果顯示，該方法所制備的三角形WS2單晶片（邊長可達(dá)233μm）具有**的化學(xué)結(jié)構(gòu)和均勻的單晶性。

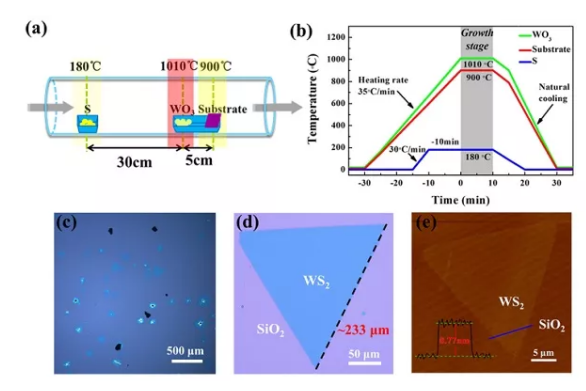

圖一 **高均勻性單層WS2單晶片的合成

（a）在SiO2/Si基板上大面積合成WS2片的示意圖；

（b）合成WS2片的溫度曲線；

（c）（d）在SiO2/Si基板上生長出的WS2片的低/高倍率光學(xué)顯微照片；

（e）生長出的WS2片的AFM表征圖，厚度為0.77nm。

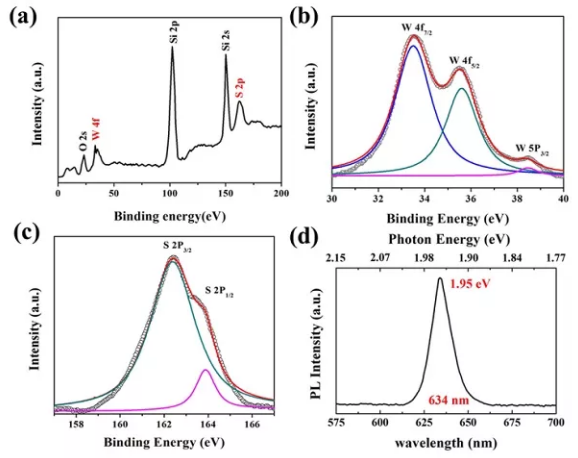

圖二 合成出的WS2樣品的XPS光譜和PL光譜表征

（a）WS2樣品的XPS全譜圖；

（b）WS2樣品中W元素的XPS精細(xì)光譜圖；

（c）WS2樣品中S元素的XPS精細(xì)光譜圖；

（d）WS2樣品的PL光譜圖。

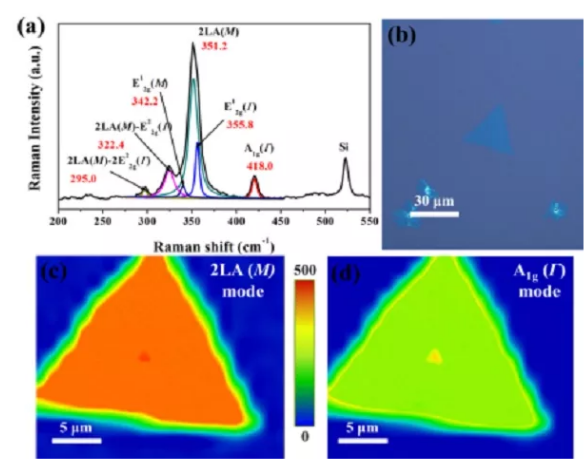

圖三 合成出的WS2樣品的拉曼光譜表征

（a）WS2樣品的拉曼光譜圖；

（b）三角形WS2樣品的光學(xué)顯微鏡照片；

（c）（d）三角形WS2樣品的2LA和A1g振動(dòng)峰的拉曼mapping照片。

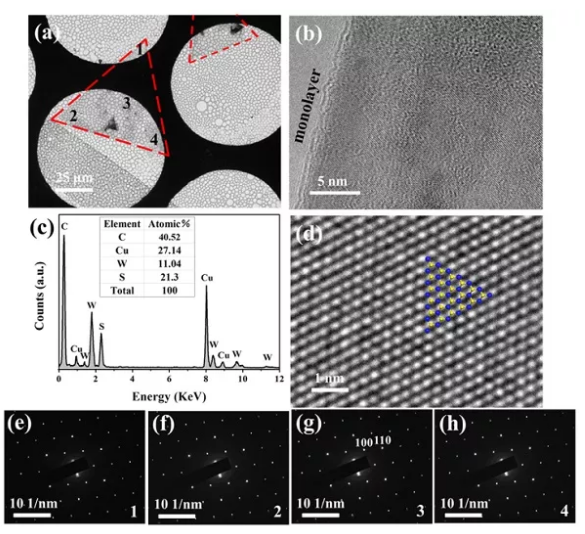

圖四 合成出的三角形WS2樣品的透射電子顯微鏡（TEM）表征

（a）三角形WS2樣品的低倍TEM圖；

（b）三角形WS2樣品邊緣的低倍TEM圖；

（c）三角形WS2樣品的EDS 能譜圖；

（d）三角形WS2樣品的高倍TEM圖；

（e）（f）（g）（h）選區(qū)電子衍射圖，對應(yīng)著圖中的1、2、3和4區(qū)域。

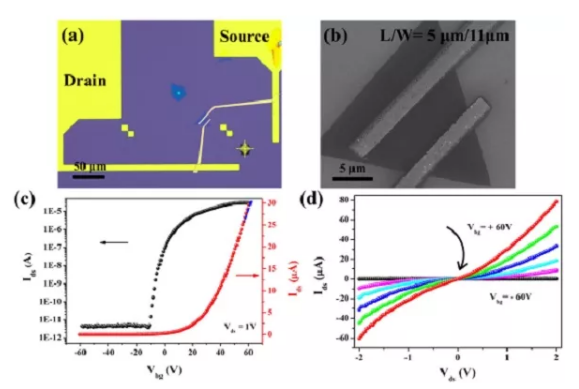

圖五 合成出的三角形WS2單晶片的電學(xué)性能表征

（a）WS2-FET的低倍光學(xué)顯微鏡照片；

（b）WS2-FET的高倍掃描電子顯微鏡照片；

（c）WS2-FET的轉(zhuǎn)移特性曲線；

（d）WS2-FET的輸出特性曲。

通過控制調(diào)控硫源（升華硫粉）的引入時(shí)間和鎢源（三氧化鎢）與生長基板之間的距離，成功制備合成出了大尺寸（邊長可達(dá)233μm）**的單層三角形WS2單晶片�；�于單層三角形WS2單晶片所制備的FET展現(xiàn)出了環(huán)境穩(wěn)定的電學(xué)特性；自然環(huán)境下（常溫常壓），WS2-FET的場效應(yīng)遷移率可達(dá)37.6 cm2/Vs，開關(guān)比為106；在低溫低壓環(huán)境下，WS2-FET的場效應(yīng)遷移率可達(dá)50.5 cm2/Vs，開關(guān)比為107。該項(xiàng)研究結(jié)果為單層WS2單晶片廣泛應(yīng)用于2D電子器件打下了良好的基礎(chǔ)。

西安pg電子官方生物供應(yīng)硫化鉍Bi2S3納米棒、硫化鉍Bi2S3納米顆粒、硫化鉍Bi2S3納米片、硫化鉍Bi2S3熒光量子點(diǎn)、硫化鉬-殼聚糖納米片、硫化鎢-還原氧化石墨烯-殼聚糖(WS2-Gr-CS)、馬來酰亞胺修飾二硫化鉬(MoS2-MAL)、納米金負(fù)載二硫化鉬納米片Au-MoS2、納米金修飾二氧化鈦納米顆粒、納米金銀核殼復(fù)合顆粒、納米片狀硫化錫-鉑納米粒子復(fù)合物、納米銀修飾量子點(diǎn)復(fù)合納米顆粒、葡萄糖修飾二硫化鉬納米材料、巰基修飾二硫化鉬(MoS2-SH)、三角形銀納米顆粒等等產(chǎn)品。

相關(guān)列表

RGD-PEG多肽修飾WS2二硫化鎢納米片

脂質(zhì)體包裹二硫化鎢量子點(diǎn)liposome-WS2

二硫化鎢納米片/硫化銅納米粒子

介孔二氧化硅包裹二硫化鎢納米顆粒

二硫化鎢納米片負(fù)載二硫化鉬

二維二硫化鎢納米片負(fù)載納米銀復(fù)合材料

二硫化鎢烯納米片

二硫化鎢烯量子點(diǎn)

二硫化鎢(WS2)納米片

二硫化鎢碳納米管復(fù)合材料

PEG修飾二硫化鎢量子點(diǎn)

納米金/磁性納米顆粒修飾二硫化鎢納米片

二硫化鎢修飾納米金棒

二硫化鎢/g-C3N4復(fù)合光催化劑

葉酸修飾二硫化鎢納米片WS2-FA

WS2-AuNPs-WS2二硫化鎢納米金復(fù)合物

四氧化三鐵/二硫化鎢納米復(fù)合材料

硫化鎢還原氧化石墨烯殼聚糖(WS2-Gr-CS)

介孔硅修飾二硫化鎢/二硫化鉬

WS2@PEl聚Z烯亞胺修飾-硫化鎢

MoS2@PEI聚Z烯亞胺修飾二硫化鉬

WS2/MoS2/C復(fù)合靶材

Pbl2@WS2核殼納米材料

Au@MnO2金-二氧化錳核 殼納米顆粒

銅—石墨—二硫化鎢（Cu/Go/WS2)

二硫化鎢—石墨烯(WS2/RGO)

二硫化鎢—黑色二氧化鈦（TiO@WS2)

二硫化鎢—正烷基硫醇復(fù)合物

二硫化鎢—活性炭復(fù)合材料

二硫化鎢—乙炔黑復(fù)合材料

銅—二硫化鎢復(fù)合材料（WS2/Cu）

銀—二硫化鎢復(fù)合材料（WS2/Ag）

葉酸-聚氧乙烯-聚氧丙烯-聚氧乙烯-聚乳酸(FA-Pluronic-PLA)

PEI修飾的二硫化鎢納米復(fù)合物

磁性納米粒子修飾在二硫化鎢納米片（Fe4O3@WS2）

類石墨烯氮化鎵和二硫化鎢/二硒化鎢納米復(fù)合材料(GaN/WS2/WSe2)

碳纖維-二硫化鎢納米復(fù)合材料

活性碳纖維-鈦酸鈉納米復(fù)合材料

活性碳纖維-石墨烯納米復(fù)合材料

Cu-WS2復(fù)合材料

WS2/CNFs復(fù)合材料

空心微納米球結(jié)構(gòu)的WS2/WO3復(fù)合材料

單層WS2與石墨烯復(fù)合材料

ZnO和WS2二硫化鎢納米復(fù)合材料

自支撐WS2/碳纖維復(fù)合材料

WS2/Au復(fù)合材料三角片

金顆粒修飾單層WS2三角片

銅-石墨烯-WS2

聚(3-羥基丁酸酯-co-3-羥基戊酸酯)(PHBV)/二硫化鎢(Ws2)復(fù)合纖維

WS2/g-C3N4復(fù)合材料

AuNRsWS2納米復(fù)合材料

金納米棒/二硫化鎢納米片復(fù)合材料

血紅蛋白修飾二硫化鎢納米片

NbS3/WS2納米復(fù)合材料

Ag納米粒子均勻地負(fù)載到WS2納米片表面

Ag/WS2復(fù)合材料

WS2-C納米 復(fù)合負(fù)極材料

多邊緣WS2納米片/石墨烯復(fù)合納米材料

乙炔黑(AB)/二硫化鎢納米片復(fù)合材料（WS2/AB）

NiCr/Cr3C2-WS2

MoS2/WS2復(fù)合薄膜

Fe3Al/WS2復(fù)合材料

AgCu-WS2復(fù)合材料

WS-Ni 復(fù)合薄膜

WS-Al 復(fù)合薄膜

WS-SbO/Cu納米多層薄膜

WS/Cu納米多層薄膜

WS2/MoS2復(fù)合薄膜

WS2/MoS2/C復(fù)合薄膜

濺射沉積WS2/Ag納米復(fù)合薄膜

富勒烯硫化鎢納米材料的Ni-P-(IF-WS2)復(fù)合鍍層

二硫化鎢納米棒WS2

石墨狀二硫化鎢納米片

餅干狀二硫化鎢納米片WS2

花狀二硫化鎢納米顆粒WS2

微/納米二硫化鉬粒子

硫化鎢花形二維納米晶體

WS2二硫化鎢空心球

片狀二硫化鎢WS2

大尺寸層片狀有序六角二硫化鎢

**鱗狀晶體二硫化鎢

二硫化鎢納米片

二硫化鎢納米晶體

二硫化鎢分散液

二硫化鎢粉末 3.8μm

二硫化鎢晶體，純度: 99.995%, 尺寸: 約10mm

少層二硫化鎢 粉末

少層二硫化鎢分散液 濃度1 mg/mL

小片徑少層二硫化鎢分散液

二硫化鎢微片

小片徑少層二硫化鎢分散液 濃度0.1 mg/mL

CVD二氧化硅/硅基底單層二硫化鎢

CVD氧化鋁基底單層二硫化鎢

CVD氧化鋁基單層二硫化鎢

CVD藍(lán)寶石基底單層二硫化鎢

CVD藍(lán)寶石基底單層二硫化鎢WS2連續(xù)薄膜

以上內(nèi)容來自pg電子官方小編zzj 2021.4.8
