碳熱還原氮化錯(cuò)英石合成ZrN - Si3N4復(fù)合材料

  ZrN具有高熔點(diǎn).高強(qiáng)度、高韌性及良好的耐磨性和低溫超導(dǎo)性能,被廣泛應(yīng)用于機(jī)械和電子等領(lǐng)域。Si3N4亦具有一系列的**性能,如:硬度大，強(qiáng)度高,耐腐蝕,耐磨損性能好,常被用作高溫結(jié)構(gòu)材料和耐磨材料。目前,合成Si3N4的方法主要有硅粉直接氮化法、氣相反應(yīng)法.激光合成法、自蔓延合成法,熱分解法.溶膠–凝膠法、等離子體法及碳熱還原氮化法等。從制備工藝和經(jīng)濟(jì)效益等方面考慮,碳熱還原氮化法是合成Si3N4的適宜方法。該方法既可以采用純SiO2為原料,也可以利用廉價(jià)的天然原料(如海泡石,伊利石、沸石,硅藻土以及含硅工業(yè)固體廢棄物(如鐵礦石尾礦為原料。

試驗(yàn)過程

  假設(shè)誥英石中的SiO2和ZrO2全部發(fā)生碳熱還原氮化反應(yīng),分別生成Si3N4和ZrN，則其總反應(yīng)式為:

6ZrSiO4( s)+24C( s)+7N2(g)=====6ZrN( s)+2Si3N 4(s)+24CO(g)

  根據(jù)反應(yīng)式、鋯英石的化學(xué)組成及炭黑的純度,可計(jì)算出錯(cuò)英石和炭黑的配料比例(質(zhì)量比)為100:26。為了促使碳熱還原氮化反應(yīng)充分進(jìn)行,配入了過量的炭黑,實(shí)際配料比例為100∶40。按此比例稱取錯(cuò)英石和炭黑,于球磨罐中以無水乙醇為介質(zhì)濕混24 h,然后將料漿放入干燥箱中于60 ℃下充分干燥,再將干燥后的粉料置于球磨罐中干混10 h。然后,將混勻的物料以60 MPa的壓力壓制成20 mm x5 mm的柱狀試樣,在120 ℃下充分干燥后置于N流量為1.0L- min"'的氣氛爐內(nèi),分別在1400、1450、1480和1500 ℃的溫度下煅燒,保溫時(shí)間分別為6、9和12 h,然后自然冷卻至室溫。

  將冷卻后的試樣于700℃空氣氣氛中煅燒2h處理,以去除試樣中殘余的碳。采用日本理學(xué)D/MAX -RB 型X射線衍射儀(XRD)分析合成試樣的相組成,測(cè)試條件為Cu靶,Kα輻射。利用日本島津公司SSX -550型掃描電鏡(SEM)觀察試樣的顯微結(jié)構(gòu)。

試樣的顯微結(jié)構(gòu)

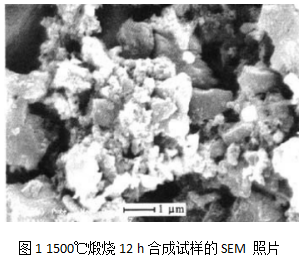

  圖1為1500℃煅燒12h合成試樣的SEM 照片�？梢钥闯�,合成試樣中ZrN、 Si3N4呈顆粒狀,形狀不規(guī)則,粒徑為1 ~2 um。經(jīng)能譜分析可知,它們是Z -Si -o -C-N系物質(zhì),結(jié)合XRD分析,認(rèn)為其組成為ZrN 、Si3N4、ZrO2和C。可見,將試樣在1 500 c煅燒12h后,仍有極少量的ZrO2未被氮化成ZrN。

以錯(cuò)英石和炭黑為原料,利用碳熱還原氮化反應(yīng)在N,氣氛下可以合成出ZrN - Si3N4復(fù)合材料。

通過控制煅燒溫度或爐內(nèi)CO氣體壓力,可以獲得不同組成的復(fù)合材料。

在本試驗(yàn)條件下,合成ZrN- Si3N4復(fù)合材料的適宜工藝參數(shù)為1500℃和12 h。

西安pg電子官方生物提供各種定制產(chǎn)品服務(wù)，包括二氧化硅定制、離子液體定制、酶制劑定制、HRP標(biāo)記物定制、酶底物定制、二維晶體定制、水凝膠定制、納米簇定制、納米管定制、氮化物定制等等

pg電子官方相關(guān)定制產(chǎn)品供應(yīng)：

Si3N4/SiO2復(fù)合材料

多孔BNNTs-SiO2-Si3N4復(fù)合陶瓷材料

納米Si3N4/PTFE復(fù)合材料

SiC晶須特性在SiCw/Si3N4復(fù)合材料

環(huán)氧樹脂/納米Si3N4復(fù)合材料

Cf/BN-Si3N4復(fù)合材料

SiC晶須強(qiáng)化Si3N4復(fù)合材料

納米Si-C-N粒子增強(qiáng)Si3N4復(fù)合材料

SiO2-Si3N4復(fù)合材料

Si-Si3N4-SiC復(fù)合材料

納米Si3N4可以吸附空氣中的二氧化碳

納米Si3N4進(jìn)行了包覆改性

Al2O3-Si3N4-SiC復(fù)合材料

Si3N4/Al梯度復(fù)合材料

Si加入量對(duì)Si3N4SiC復(fù)合材料

透波型Si3N4纖維增韌Si3N4陶瓷基復(fù)合材料

Si , Si3N4和高石墨化碳組成的(Si@SizN4@C)蛋狀結(jié)構(gòu)復(fù)合材料

TiN/Si3N4復(fù)合材料

二維石英纖維增強(qiáng)多孔Si3N4-SiO2基復(fù)合材料

CVD-Si3N4陶瓷及其復(fù)合材料

CNTsSi3N4陶瓷基復(fù)合材料

MgO-Si3N4復(fù)合材料

Si3N4/LLDPE復(fù)合材料

氮化鋯英石合成ZrN-Si3N4復(fù)合材料

Cf-BN-Si3N4復(fù)合材料

Si3N4-BN復(fù)合材料

TZP(四方氧化鋯多晶體)-BN-10%Si3N4復(fù)合材料

Si@Si3N4@C復(fù)合材料

聚苯硫醚/納米Si3N4復(fù)合材料

Al-Si3N4-Al2O3復(fù)合材料

ZrN-Si3N4-Y2O3復(fù)合材料

MgO-Si3N4-Al(Si)復(fù)合材料

Si3N4原位增強(qiáng)Cu基復(fù)合材料

多孔Si3N4增強(qiáng)2024Al基復(fù)合材料

SiC(W)/Si3N4復(fù)合材料

ZrB/ZrN陶瓷基復(fù)合材料

ZrN-Nb復(fù)合材料

ZrN(0.4)B(0.6)-SiC復(fù)合結(jié)構(gòu)材料

ZrC-SiC復(fù)合材料

ZrN-SiAlON-SiC-C耐高溫復(fù)合材料

ZrO2-SiC和ZrN-Si3N4復(fù)合材料

ZrN-ZrB2納米復(fù)合材料

碳纖維增強(qiáng)ZrB2-ZrN復(fù)相陶瓷基復(fù)合材料

β-Sialon/ZrN/ZrON 復(fù)合材料

ZrN(ZrON)-SiAlON復(fù)合陶瓷材料

ZrN-AlON陶瓷復(fù)合材料

氮化鋯氮化硅鋯ZrN-Si3N4復(fù)合材料

ZrO2-Si2N2O、ZrN-Si2N2O、ZrN-Si3N4陶瓷復(fù)合材料

ZrN或氧氮化鋯復(fù)合材料

ZrB2-SiC復(fù)合材料

ZrB2-SiC—ZrC復(fù)合材料

ZrB2-SiC-ZrN復(fù)合材料

ZrB2-SiC-AIN4種復(fù)合材料

氮化鋯(Zr-Ti-N)復(fù)合薄膜材料

ZrCu和ZrNi相薄膜材料

碳化釩(VC)和氮化釩(VN)

多孔氮化釩(VN)納米帶

氮摻雜碳包覆的氮化釩一維復(fù)合材料(VN@C)

氮化釩(VN)薄膜

蛋黃/殼結(jié)構(gòu)的鈷摻雜的氮化釩(Co-VN)納米球

立方相VN粉體

氮化釩/石墨烯納米復(fù)合材料(VN/G)

阿隆-氮化釩(AlON-VN)耐火材料

花狀氮化釩(VN)

氧化釩(V2O5)制備了氮化釩(VN)納米材料

氮化釩/氮化鉻(VN/CrN)復(fù)合粉末

聚乙烯吡咯烷酮(PVP)為軟模板制備的氮化釩-碳(VN-C)材料

氮摻雜的氮化釩量子點(diǎn)/碳納米纖維電極材料(VNQD/CNFs)

阿隆-氮化釩(AlON-VN)復(fù)相陶瓷材料

zl 04.13
