SiO2/PVA復合材料的制備及表征

SiO2/PVA復合膜的制備

  將制備得到的不同 PH的 AC1830/ SiO2類流體按照PVA的0.5wt%、1wt%、2wt%、3wt%、4wt%、5wt%，10wt%先加入到一定量的蒸餾水中，在集熱式恒溫磁力攪拌器25℃中進行溶解，溶解后，加入5gPVA,分別在40℃、60℃、80℃、90℃恒溫攪拌2小時，得到SiO2/PVA混合溶液，待溶液冷卻至室溫時，將其澆注到準備好的25cm×35cm的玻璃板上，去除表面氣泡，放在水平封閉的干燥鼓風電熱干燥箱中去水成膜。

SiO2/PVA復合膜的力學性能

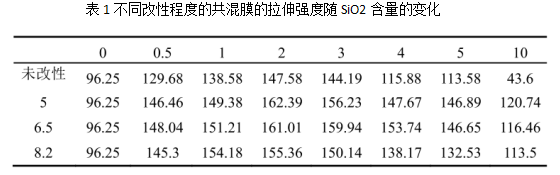

  SiO2改性后的薄膜拉伸強度測試結果由表1所示，結果表明SiO2的含量為2%時達到大值，各種改性程度的大值分別為147.58MPa，162.39MPa，161.01MPa，155.36MPa，與純PVA相比，拉伸強度分別提高了53.3%，68.7%，67.3%，61.4%。

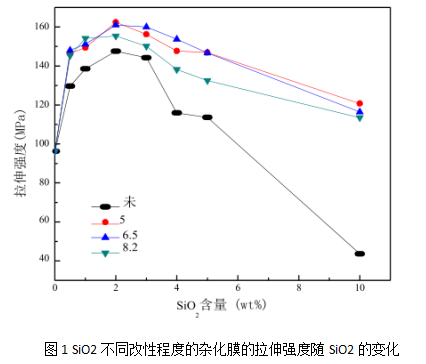

  圖1為各改性程度拉伸強度的趨勢圖，由圖可知，拉伸強度隨SiO2含量的增加先上升后下降，含量為2%時達到大值。根據(jù)無機納米粒子增強增韌聚合物機理分析，純PVA在用流延法制備過程中由于厚度的不均勻性造成了應力集中從而誘發(fā)聚合物基體產(chǎn)生大量的銀紋，形成銀紋過程中消耗了大量的能量，拉力的進一步作用使銀紋發(fā)展成為破壞性裂紋。而在雜化膜中，當 SiO2的含量低于2%時，粒子與粒子之間基體層的厚度會比較大，這樣大部分粒子還是以納米的尺寸分散到基體中，當材料發(fā)生應變產(chǎn)生銀紋甚至微裂紋時，SiO2進入到裂紋空隙中，由于粒子的存在產(chǎn)生了應力集中，從而使得微裂紋的發(fā)展方向發(fā)生改變，向粒子周圍的基體擴散，從而使得周圍的基體產(chǎn)生微觀損傷，不僅如此，SiO2納米粒子還可以與聚合物的高分子鏈形成“絲狀連接結構”，使產(chǎn)生的部分裂縫又轉化為銀紋狀態(tài)，這樣消耗了大量的能量并阻止了裂縫的進一步擴展，延緩了材料的破壞，使得薄膜在拉伸時能承受更多的應變，提高了材料的強度和韌性。但是當含量超過2%時，由于納米粒子的表面能高，活性很強，再加上粒子與粒子之間的基體層厚度減小，距離越來越近，很容易形成團聚體，SiO2納米粒子含量過多后，團聚體的尺寸不斷增大，當尺寸超過裂縫體內部空隙,納米無機粒子不能進入裂縫內部,使裂縫不能轉化成銀紋狀態(tài),粒子會反復空洞化形成膨脹帶使得粒子與基體發(fā)生脫離，從而在應力作用下使裂紋過早出現(xiàn)，材料發(fā)生斷裂而使材料韌性和強度降低。

  通過圖1各條曲線比較還可知，用聚醚胺改性過后的SiO2/PVA薄膜比未改性的SiO2/PVA薄膜的整體拉伸強度要高，而且隨著SiO2含量的變化，薄膜的拉伸強度的變化幅度比未改性的要小，力學損失率要小。出現(xiàn)這種現(xiàn)象的可能原因是作為分散相的納米粒子其主要作用是引發(fā)塑料基體產(chǎn)生大量的銀紋和剪切帶,另一方面控制銀紋的擴展。經(jīng)過表面接枝和包覆過的SiO2粒子表面具有柔性的殼層，充當了無機填料與聚合物基體的軟結合，使得材料在受力時，柔性殼層能減緩力的集中作用，并且改性后的SiO2是一種具有液體性質的類流體，當與PVA混合時，液體之間的混合效果比固體和液體的共混效果要好，所以兩者的界面具有比較好的結合作用，制得的薄膜在拉伸時會產(chǎn)生大量的銀紋和剪切帶,而且銀紋還可以被剪切帶終止,阻止其進一步發(fā)展成為裂紋。但是未改性的SiO2粒子在PVA中僅僅只是填充的作用，在加入量少的時候，團聚的現(xiàn)象不嚴重，由于其粒徑小，可以比較好的填補了由于拉伸使材料產(chǎn)生的微裂紋，從而起到了增強的作用。但是隨著加入量的增多，由于納米SiO2的納米效應，SiO2極易團聚，當PVA薄膜拉伸時，團聚體不能**的將裂紋向銀紋轉化，微裂紋群中的某一個長度大的裂紋會在拉應力的作用下繼續(xù)擴展，由這根裂紋的發(fā)展產(chǎn)生破壞，使得材料提前發(fā)生破壞，因此未改性 SiO2/PVA拉伸強度隨著SiO2的加入量增加，力學性能的下降速率很快。

  通過對復合薄膜進行力學性能測試，發(fā)現(xiàn)經(jīng)過處理后的納米SiO2與聚合物基體之間的界面有更良好的結合，從而較大幅度的提高材料的力學性能。

西安pg電子官方生物科技有限公司是一家**從事糖產(chǎn)品、科研試劑、多肽、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、原料藥、納米材料、鈣鈦礦、脂質體、合成磷脂的研發(fā)、定制合成、生產(chǎn)和銷售的**高科技生物科技有限公司。

pg電子官方供應相關定制產(chǎn)品：

二硫鍵修飾的介孔二氧化硅微球

熒光二氧化硅納米顆粒

氨基修飾的熒光二氧化硅納米顆粒(NH2-FSNPs)

環(huán)氧基修飾周期性介孔有機氧化硅

磺酸基修飾的納米Fe3O4包覆二氧化硅顆粒

烷烴修飾SiO2納米顆粒

彈性體修飾納米SiO2粒子改性PBT

納米SiO2改性PP

納米二氧化硅改性紫外光固化涂料

米級SiO2改性氯化聚乙烯(CPE)

納米SiO2改性聚酰亞胺

納米SiO2改性白乳膠

納米二氧化硅改性脲醛樹脂

納米二氧化硅改性丙烯酸樹脂

SiO2改性的V2O5-MoO3/TiO2催化劑

二氧化硅改性熱固性聚酰亞胺

SiO2改性釩鎢鈦催化劑

納米SiO2改性環(huán)氧涂層海洋腐蝕規(guī)律

SiO2改性MCM-22分子篩上聯(lián)苯

納米二氧化硅改性的兩性離子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水納米SiO2改性環(huán)氧丙烯酸樹脂涂料

納米二氧化硅改性混凝土

二氧化硅改性的碳點熒光粉以及熒光硅橡膠

微米和納米SiO2改性聚四氟乙烯

納米SiO2改性聚乙烯醇滲透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化劑

納米SiO2改性上漿劑

納米SiO2改性乳液上漿劑

接枝和交聯(lián)對納米SiO2改性NR/PP共混型熱塑彈性體

納米SiO2改性超高分子量聚乙烯(UHMWPE)纖維

SiO2改性氧化鋁材料

形狀記憶聚氨酯/SiO2納米復合材料

納米SiO2改性尼龍

納米SiO2改性聚合物鋰離子

納米SiO2改性脲醛樹脂

納米級SiO2改性水泥膠砂

納米SiO2改性酚醛樹脂

二氧化硅改性二氧化鈦(SiO2/TiO2)

納米二氧化硅改性硬質聚氨酯泡沫塑料

納米SiO2改性海藻酸鈉/殼聚糖雙極膜

納米SiO2改性炭纖維乳液上漿劑

納米SiO2改性澆注型聚氨酯

納米二氧化硅改性聚丙烯復合材料

納米SiO2改性環(huán)氧樹脂結構膠

納米SiO2改性核殼型氟碳乳液

納米二氧化硅改性聚丙烯酸酯無皂乳液

納米二氧化硅改性水性聚氨酯分散液

聚氨酯彈性體/納米二氧化硅改性聚氯乙烯材料

SiO2改性低表面能納米結構無毒海洋防污涂料

納米SiO2改性水性聚氨酯

納米SiO2改性殼聚糖載體

端羧基液體丁腈橡膠CTBN結合納米SiO2改性環(huán)氧樹脂

二氧化硅改性片狀鐵粒子

納米二氧化硅改性石蠟微膠囊相變儲能材料

納米SiO2改性環(huán)氧樹脂

縮聚表面接枝納米SiO2改性聚對苯二甲酸四次甲基酯（PBT）

納米SiO2改性玉米淀粉/聚乙烯醇復合薄膜

SiO2改性丙烯酸酯樹脂涂料

納米二氧化硅改性水性木器乳液

納米SiO2改性天然膠乳

二氧化硅Nafion117離子交換膜改性Nation陽離子交換膜

二氧化硅改性Nation117陽離子交換膜

二氧化硅改性環(huán)氧樹脂雜化涂料

納米二氧化硅改性水性聚氨酯

納米SiO2改性三元乙丙橡膠/聚丙烯(EPDM/PP)熱塑性彈性體(TPE)

納米二氧化硅改性氰酸酯樹脂

納米SiO2改性超高相對分子質量聚乙烯(UHMWPE)

納米SiO2改性光固化成型材料

納米SiO2改性醇酸涂料

納米SiO2改性膠乳

二氧化硅改性環(huán)氧樹脂膠黏劑

納米SiO2改性BOZ/BMI/BADCy共聚物

納米二氧化硅改性尼龍11

納米SiO2改性酚醛泡沫

zl 04.16
