中空花瓣狀介孔二氧化硅微球的制備（SiO2）

sSiO2@mSiO2核殼結(jié)構(gòu)納米復(fù)合微球的制備

  將71.4 mL無水乙醇，10 mL去離子水和3.14 mL氨水加入到250 mL三口燒瓶中，機(jī)械攪拌下混合均勻，水浴30℃加熱。溫度穩(wěn)定后加入6 mL TEOS反應(yīng)1 h,溶液變?yōu)槿榘咨�。稱取0.67 g CTAB加入反應(yīng)體系,攪拌均勻后將5mL的TEOS 以 1 s一滴的速度滴加到反應(yīng)體系中，繼續(xù)反應(yīng)1 h。中止反應(yīng)，用無水乙醇反復(fù)離心再分散，收集洗滌后的產(chǎn)物。在45℃的恒溫干燥箱中烘干得到實心二氧化硅@介孔二氧化硅（sSiO2@mSiO2）核殼結(jié)構(gòu)的納米復(fù)合微球。

中空花瓣狀/花生狀介孔二氧化硅微球的制備

  把1 g sSiO2@mSiO2的固體粉末分散到50 mL 0.6M 的Na2CO3溶液中，磁力攪拌下80℃反應(yīng)一定時間，將產(chǎn)物離心，洗滌，干燥后550 ℃煅燒6h就得到了中空花瓣狀介孔二氧化硅(HFMSs)微球。將Na2CO3溶液的用量加倍，用同樣的方法，還可制得花生狀的中空介孔二氧化硅(HPMSs)微球。

搖鈴狀/中空介孔二氧化硅微球的制備

  把0.3 g sSiO2@mSiO2固體粉末分別分散到30 mL 0.12 M 和0.24M的氨水溶液中,在鼓風(fēng)干燥箱中用聚四氟乙烯內(nèi)膽的高壓反應(yīng)釜150°C水熱處理24 h,將產(chǎn)物離心，洗滌，干燥后550℃煅燒6h就可以分別制得搖鈴狀/中空介孔二氧化硅(RMSs/HMSs)微球。

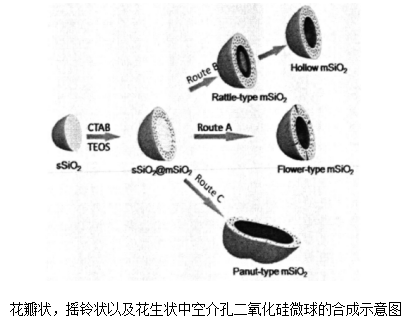

  如圖所示，sSiO2@mSiO2核殼微球可以用“一鍋煮”的方法,通過TEOS的sol-gel過程，經(jīng)過兩步反應(yīng)制得。先，用TEOS作為Si的前驅(qū)體，水和乙醇作為共溶劑,氨水作為催化劑采用Stober合成法,制得均質(zhì)自模板sSiO2微球。然后將CTAB作為成孔表面活性劑,通過向反應(yīng)體系中補(bǔ)加TEOS在 sSiO2微球的表面沉積上一層介孔二氧化硅殼，得到sSiO2@mSiO2核殼結(jié)構(gòu)的納米微球。

 西安pg電子官方生物科技有限公司可以提供以下二維納米材料：Mxene、過渡金屬碳化物和氮化物（MXenes）、MAX相陶瓷材料、石墨烯、石墨炔、拓?fù)浣^緣體、過渡族金屬硫化物（TMDs）、六角氮化硼（h-BN）、磷烯、銻烯、鉍烯 智能黑磷水凝膠納米醫(yī)藥載體、鈣鈦礦二維材料、二硫化鉬（MoS2）、二硫化鎢（WS2）、黑磷納米材料、C3N4納米片、二維鍺烯量子點、酞菁納米片、卟啉納米片、碳納米管定制。

pg電子官方供應(yīng)定制產(chǎn)品：

摻雜12硅鉬酸的二氧化硅薄膜修飾

納米二氧化硅和二氧化鈦復(fù)合薄膜(TiO2/SiO2)

碳氟基團(tuán)修飾的疏水微孔二氧化硅膜

乙烯基修飾的微孔二氧化硅膜孔

表面修飾的有機(jī)-無機(jī)雜化微孔SiO2膜

三氟丙基修飾的有機(jī)-無機(jī)雜化二氧化硅膜

透明質(zhì)酸修飾的介孔二氧化硅包覆金納米棒

十三氟辛基修飾的疏水有機(jī)-無機(jī)雜化二氧化硅膜孔

CeO2修飾SiO2擔(dān)載CuIr雙金屬催化劑(CuIr/SiO2)

介孔SiO2表面的氨基修飾

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修飾的有機(jī)-無機(jī)雜化二氧化硅膜

殼聚糖表面修飾的SiO2負(fù)載Ni-B非晶態(tài)合金

金屬鈀修飾的負(fù)載型聚酰亞胺-二氧化硅雜化膜(Pd-PI-SiO2)

二硫鍵修飾的介孔二氧化硅微球

熒光二氧化硅納米顆粒

氨基修飾的熒光二氧化硅納米顆粒(NH2-FSNPs)

環(huán)氧基修飾周期性介孔有機(jī)氧化硅

磺酸基修飾的納米Fe3O4包覆二氧化硅顆粒

烷烴修飾SiO2納米顆粒

彈性體修飾納米SiO2粒子改性PBT

納米SiO2改性PP

納米二氧化硅改性紫外光固化涂料

米級SiO2改性氯化聚乙烯(CPE)

納米SiO2改性聚酰亞胺

納米SiO2改性白乳膠

納米二氧化硅改性脲醛樹脂

納米二氧化硅改性丙烯酸樹脂

SiO2改性的V2O5-MoO3/TiO2催化劑

二氧化硅改性熱固性聚酰亞胺

SiO2改性釩鎢鈦催化劑

納米SiO2改性環(huán)氧涂層海洋腐蝕規(guī)律

SiO2改性MCM-22分子篩上聯(lián)苯

納米二氧化硅改性的兩性離子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水納米SiO2改性環(huán)氧丙烯酸樹脂涂料

納米二氧化硅改性混凝土

二氧化硅改性的碳點熒光粉以及熒光硅橡膠

微米和納米SiO2改性聚四氟乙烯

納米SiO2改性聚乙烯醇滲透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化劑

納米SiO2改性上漿劑

納米SiO2改性乳液上漿劑

接枝和交聯(lián)對納米SiO2改性NR/PP共混型熱塑彈性體

納米SiO2改性超高分子量聚乙烯(UHMWPE)纖維

SiO2改性氧化鋁材料

形狀記憶聚氨酯/SiO2納米復(fù)合材料

納米SiO2改性尼龍

納米SiO2改性聚合物鋰離子

納米SiO2改性脲醛樹脂

納米級SiO2改性水泥膠砂

納米SiO2改性酚醛樹脂

二氧化硅改性二氧化鈦(SiO2/TiO2)

納米二氧化硅改性硬質(zhì)聚氨酯泡沫塑料

納米SiO2改性海藻酸鈉/殼聚糖雙極膜

納米SiO2改性炭纖維乳液上漿劑

納米SiO2改性澆注型聚氨酯

納米二氧化硅改性聚丙烯復(fù)合材料

納米SiO2改性環(huán)氧樹脂結(jié)構(gòu)膠

納米SiO2改性核殼型氟碳乳液

納米二氧化硅改性聚丙烯酸酯無皂乳液

納米二氧化硅改性水性聚氨酯分散液

聚氨酯彈性體/納米二氧化硅改性聚氯乙烯材料

SiO2改性低表面能納米結(jié)構(gòu)無毒海洋防污涂料

納米SiO2改性水性聚氨酯

納米SiO2改性殼聚糖載體

端羧基液體丁腈橡膠CTBN結(jié)合納米SiO2改性環(huán)氧樹脂

二氧化硅改性片狀鐵粒子

納米二氧化硅改性石蠟微膠囊相變儲能材料

納米SiO2改性環(huán)氧樹脂

縮聚表面接枝納米SiO2改性聚對苯二甲酸四次甲基酯（PBT）

納米SiO2改性玉米淀粉/聚乙烯醇復(fù)合薄膜

SiO2改性丙烯酸酯樹脂涂料

納米二氧化硅改性水性木器乳液

納米SiO2改性天然膠乳

zl 04.26
