黑磷/聚乙烯亞胺/半導(dǎo)體氧化物復(fù)合材料(Co3O4@BP-PEI)的制備方法

黑磷(BP)是一種新型單元素二維原子晶體材料。與石墨烯(GS)類(lèi)似，BP的分子吸附能均比MoS2和GS大得多，這使BP在傳感領(lǐng)域具有廣闊的應(yīng)用前景。

本**黑磷/聚乙烯亞胺/半導(dǎo)體氧化物復(fù)合材料由黑磷、聚乙烯亞胺和半導(dǎo)體氧化物制成；所述半導(dǎo)體氧化物為氧化銅或四氧化三鈷,其制備步驟如下：

步驟一、稱(chēng)取黑磷加入到二次蒸餾水，然后向蒸餾水中加入二甲基甲酰胺和二乙二醇二甲醚，進(jìn)行超聲震蕩剝離0.5～1h后，定溶于1000mL容量瓶中得到薄層黑磷懸濁液

步驟二、向濃度為2g/L～5g/L的支鏈聚乙烯亞胺溶液中加入步驟一制備的薄層黑磷懸濁液，加入過(guò)程中保持機(jī)械攪拌，得到混合液；

步驟三、利用pH調(diào)節(jié)劑將步驟二得到的混合溶液的pH值調(diào)至9～9.2，攪拌0.5h～1h后進(jìn)行超聲0.5h～1h，重新校正混合溶液的pH值至9～9.2，然后向混合溶液中滴加濃度為2g/L～6g/L的半導(dǎo)體氧化物溶液，得到含半導(dǎo)體氧化物的溶液；其中，滴加半導(dǎo)體氧化物溶液的過(guò)程中保持混合溶液pH值為9～9.2

步驟四、向步驟三得到的含半導(dǎo)體氧化物的溶液中通入空氣20min，然后利用pH調(diào)節(jié)劑將將含半導(dǎo)體氧化物的溶液的pH值調(diào)至12～12.2，繼續(xù)通入空氣2～5h，然后將含半導(dǎo)體氧化物的溶液超聲0.5h～1h，重新利用pH調(diào)節(jié)劑將含半導(dǎo)體氧化物的溶液的pH值校正至12～12.2，最后將含半導(dǎo)體氧化物的溶液陳化24h～48h

步驟五、用水稀釋步驟四陳化后的含半導(dǎo)體氧化物的溶液，并抽濾至濾液pH值為7，然后將抽濾所得固體產(chǎn)物置于150℃～250℃下進(jìn)行水熱合成反應(yīng)2h～10h，即制得黑磷/聚乙烯亞胺/半導(dǎo)體氧化物復(fù)合材料

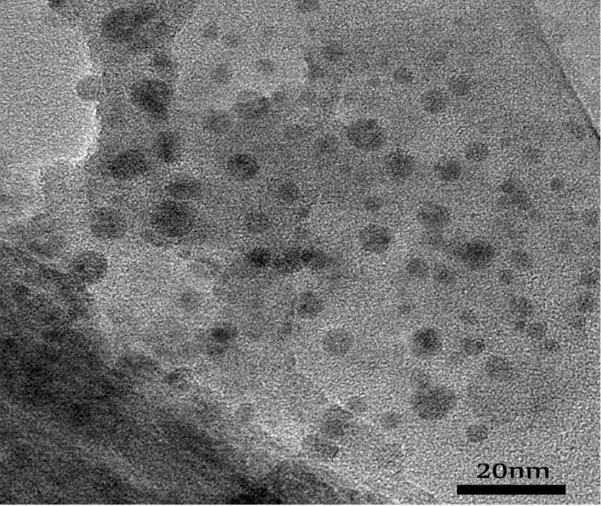

西安pg電子官方生物供應(yīng)各種黑磷相關(guān)定制產(chǎn)品，部分定制產(chǎn)品如下：

纖維素/黑磷納米片復(fù)合水凝膠

黑磷-活化石墨烯異質(zhì)結(jié)負(fù)載氮化鎳顆粒

銀簇納米氧化物復(fù)合物負(fù)載二維黑磷納米片

黑磷納米片/硫化銅納米粒子的納米復(fù)合物(CuS/BPNSs)

黑磷/鎢酸鉍納米復(fù)合材料

二維納米黑磷功能化修飾改性聚乳酸納米纖維支架

金納米粒子修飾黑磷納米片(BP/Au)

負(fù)載Au納米顆粒的BP納米片（BP/Au）的混維雜化材料

鎢酸鉍納米片修飾黑磷納米片(Bi2WO6/BPNSs)

聚乙二醇修飾黑磷納米片(PEG-BP)

黑磷烯納米片

AIE光敏劑負(fù)載黑磷納米片

黑磷納米片載氧微針

二氧化錳納米片負(fù)載黑磷量子點(diǎn)(BPQDs/MnO2)

銅離子負(fù)載黑磷BP納米片 BP-Cu納米材料

PEG包裹-銅離子負(fù)載黑磷納米片BPNSs

黑磷納米片/麥芽糖基β環(huán)糊精修飾玻碳電極

納米二硫化鉬/黑磷納米片復(fù)合材料

大尺寸多孔二維黑磷納米片

黑磷納米片/硫化銅納米粒子BP-CuS

黑磷納米片負(fù)載二硫化鉬(MoS2/BPNSs)

二維黑磷納米片負(fù)載納米銀復(fù)合材料

黑磷納米片負(fù)載布洛芬

聚乙烯醇和殼聚糖水凝膠復(fù)合物負(fù)載黑磷納米片

黑磷納米片負(fù)載抗****阿霉素(DOX/BPNSs)

銅離子負(fù)載黑磷納米材料(BP-Cu)

黑磷納米片/硫化鎘光催化固氮催化劑(CdS/BPNSs)

黑磷納米片阻燃聚苯醚樹(shù)脂

鋅離子負(fù)載的黑磷納米片(BP-Zn)

分散性好的黑磷@聚多巴胺納米診療劑

血清葡萄糖化學(xué)標(biāo)記黑磷基質(zhì)

12面體結(jié)構(gòu)BPQDs@ZIF-67

金屬有機(jī)框架ZIF-67負(fù)載黑磷量子點(diǎn)

金屬有機(jī)框架ZIF8負(fù)載黑磷量子點(diǎn)

黑磷納米片(TiL4/BP-ns)復(fù)合微粒

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途
