以Fe3O4@C為過渡產(chǎn)物, 通過一種非常簡便的一步硫化法合成了一種結(jié)構(gòu)新穎的西瓜狀FeS2@C復(fù)合納米微球修飾的1T/2H雜化二硫化鉬納米花復(fù)合雜化材料。

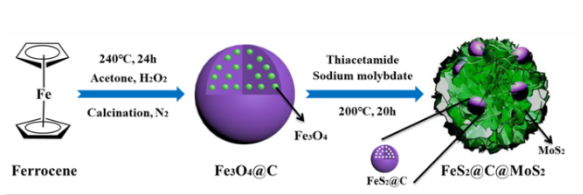

圖1. FeS2@C@MoS2復(fù)合雜化材料的合成過程

對合成的FeS2@C@MoS2的微觀結(jié)構(gòu)與形貌、化學(xué)組分、比電容等性能進行了系統(tǒng)表征及研究。所合成的FeS2@C@MoS2-200復(fù)合雜化材料表現(xiàn)出較高的比電容量、良好的倍率性以及循環(huán)穩(wěn)定性等，其**的儲能性能可以歸因于其獨特的微觀結(jié)構(gòu)。**，引入1T/2H雜化MoS2骨架可以**地提高材料的電導(dǎo)率，使儲能過程中的離子與電荷等可以快速移動。其次，合適的碳、FeS2和MoS2三種組分的比例可以增強FeS2與MoS2二者之間的協(xié)同反應(yīng)，加速離子交換速度，達(dá)到較佳匹配效果。第三，相鄰的二維 MoS2納米片之間形成的空隙與孔可以充當(dāng)“離子庫”，以促進離子在活性物質(zhì)和電解質(zhì)界面附近的傳輸，并在充電和放電期間緩沖體積膨脹。第四，復(fù)合雜化材料中的介孔結(jié)構(gòu)可以提供更大的**比表面積和更多的離子通道，使電解液與活性電極更充分地接觸，并促進離子快速轉(zhuǎn)移。

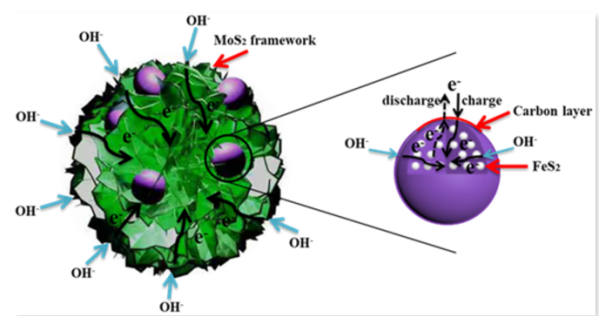

圖2. FeS2@C@MoS2-200復(fù)合雜化材料的儲能機理示意圖

由于適當(dāng)比例的MoS2骨架、碳層和FeS2的結(jié)構(gòu)調(diào)配以及復(fù)合雜化材料中存在的介孔結(jié)構(gòu)的協(xié)同作用， FeS2@C@MoS2-200復(fù)合雜化材料具有很高的比電容（在2 A·g-1時為1321.4 F·g-1）。在高電流密度下具有良好的循環(huán)穩(wěn)定性 (1000次循環(huán)充放電后，在6 A·g-1電流密度下的比電容保持率為81.2％)。與之前報道的類似電極材料相比，所合成的FeS2@C@MoS2復(fù)合雜化材料在高電流密度下能展現(xiàn)非常高的比電容值與優(yōu)良的循環(huán)穩(wěn)定性，表明其可以在超級電容器器件的制作中作為一種非常具有潛力的材料。

西安pg電子官方生物供應(yīng)層狀二硫化鉬—石墨烯電極材料；AuNPs-MoS2納米復(fù)合材料；氨基化二硫化鉬的MoS2-NH2；活化脂化二硫化鉬的MoS2-NHS；巰基化二硫化鉬的MoS2-SH；馬來酰亞胺化二硫化鉬的MoS2-MAL；炔基修飾二硫化鉬的MoS2-Alkyne；普魯士藍(lán)立方塊/二硫化鉬納米復(fù)合材料；AuNPs-MoS2-rGO納米復(fù)合材料；熒光二硫化鉬納米片；牛血清蛋白(BSA)修飾的葉酸(FA)；硫辛酸修飾二硫化鉬MoS2-LA；功能化二硫化鉬/聚酰胺復(fù)合材料PA-g-MoS2等。

相關(guān)定制列表

二硫化鉬((類)石墨烯)-氧化鋅(MoS2-ZnO)納米復(fù)合物

聚苯胺(PANI)/石墨烯(RGO)納米復(fù)合材料

聚苯胺(PANI)/二硫化鉬(MoS2)復(fù)合薄膜

碳納米管和二硫化鉬復(fù)合材料

納米MoS2填充聚甲醛自潤滑復(fù)合材料

二硫化鉬改性聚甲醛自潤滑復(fù)合材料

石墨烯/二硫化鉬/硫化物復(fù)合光催化劑 GO/MoS2/ZnS復(fù)合材料

GO/MoS2/CdS復(fù)合材料

GO/MoS2/CdxZn1-xS復(fù)合材料

MoS2/橡膠復(fù)合材料

二硫化鉬納米球(nano-MoS2)與聚甲醛

二硫化鉬夾層化合物(MoS2-IC)

POM/MoS2復(fù)合材料

納米二硫化鉬nano-MoS2

微米二硫化鉬(micro-MoS2)

片狀MoS2/graphene復(fù)合材料

海綿狀聚苯胺/二硫化鉬納米球復(fù)合物(sPANI/A-MoS_2)

導(dǎo)電PANI/MoS2復(fù)合電極材料

石墨烯/2H-MoS2復(fù)合材料

高分子聚合物/C/2H-MoS2復(fù)合材料

MoS2/石墨烯異質(zhì)結(jié)

銅-二硫化鉬-石墨復(fù)合材料

三維氮摻雜石墨烯/二硫化鉬復(fù)合物

三維摻氮石墨烯/二硫化鉬復(fù)合材料(3D G-N/MoS2)

由納米片組成的三維花狀的二硫化鉬微球

納米片自組裝的二硫化鉬(MoS2)層級空心結(jié)構(gòu)

層級結(jié)構(gòu)的MoS2空心球

層級結(jié)構(gòu)的MoS2空心管

SnO2/BNMB復(fù)合材料

巰基乙胺修飾的氧化石墨烯(GO-SH)

磁性的GO-SH-/Fe3O4材料

摻雜不同比例二硫化鉬(MoS2)的MoS2rRGO復(fù)合水凝膠

MoS2/Gr復(fù)合材料

RGO/MoS2復(fù)合光催化材料

聚硅烷@MoS_2納米材料

PANI/MoS_2雜化材料

1T-MoS2/SWNT復(fù)合材料

二硫化鉬納米片/多孔二氧化鉬(MoS2/MoO2)復(fù)合材料

氮摻雜二硫化鉬(N-MoS2/C)復(fù)合體陰極催化劑材料

MoS2/MoOx異質(zhì)結(jié)構(gòu)納米片

硫化銅/二硫化鉬(CuS/MoS2)復(fù)合光催化劑

硫化鋅基納米材料

MoS2@GF復(fù)合物

BFTO/MoS_2復(fù)合物

基于多鐵材料Bi_5FeTi_3O_(15)納米纖維

具有納微復(fù)合結(jié)構(gòu)的MoS2/石墨烯復(fù)合材料

寡層MoS2納米片

MoS2/BiVO4復(fù)合材料

MoS2/ZnS復(fù)合材料

POM/PTFEMoS2/Al2O3納米復(fù)合材料

新型的辣根過氧化酶-二硫化鉬-石墨烯(HRP-MoS2-Gr)納米復(fù)合材料

二硫化鉬-自摻雜聚苯胺(MoS2-SPAN)納米復(fù)合材料

三維花狀MoS2/GO/o-MWNTs納米復(fù)合材料

鐵摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

Fe-TiO2/MoS2

二硫化鉬(MoS2)納米片微球

金納米顆粒功能化二硫化鉬(AuNPs@MoS2)納米復(fù)合材料

銅摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

以上內(nèi)容來自pg電子官方小編zzj 2021.4.29
