綠色環(huán)保型納米SiO2改性丙烯酸乳液的研究

  為了改善丙烯酸涂料耐候性、耐熱性和耐摩擦性差的缺點,同時保留其優(yōu)點,可用無機納米二氧化硅SiO2對丙烯酸涂料進行改性,使其同時具有丙烯酸乳液和無機納米粒子兩者的優(yōu)良性能.納米SiO2/丙烯酸酯復合乳液以水為介質(zhì),具有價廉、安全無污染綠色環(huán)保及使用方便等優(yōu)點.但納米SiO2粒子一般具有親水性,而丙烯酸樹脂等有機高聚物具有親油性,故在未經(jīng)任何處理的情況下,納米SiO2粒子很難穩(wěn)定分散于丙烯酸酯中,它們之間存在嚴重的相分離現(xiàn)象.復合乳液的聚合過程中,無機物和有機物表面性質(zhì)上的差異影響其封裝效率,從而影響了復合乳液的穩(wěn)定性,難以發(fā)揮無機/有機復合材料的優(yōu)良性能.通過對納米SiO2進行表面改性,可以改善其與有機物的結合,可以較好的制備出無機一有機的納米SiO2/丙烯酸酯復合乳液.

納米二氧化硅的制備及表面改性

  分別量取5 ml質(zhì)量分數(shù)為25%的氨水和 20ml無水乙醇加人裝有攪拌器、溫度計和滴液漏斗的三口燒瓶中,緩慢攪拌.再分別量取6 ml TEOS和20 ml無水乙醇于小燒杯中混合均勻后,移入滴液漏斗中,緩慢滴加,在35℃水浴中反應完全.

  用十六烷基三甲基溴化銨對制備的納米SiO2進行表面改性.

聚丙烯酸酯復合乳液的制備

  單體預乳化:向三口燒瓶中加入一定量的NaHCO3,0.60 g 十二烷基苯磺酸鈉和0.4 ml OP一10乳化劑,攪拌,用NaOH 溶液調(diào)節(jié)體系pH至9～10,水浴升溫至35℃.加入9.4 ml甲基丙烯酸甲酯和12.4 ml丙烯酸丁酯,快速攪拌,預乳化30min.倒出2/3預乳化液,并移入滴液漏斗中.

  乳液復合:向三口燒瓶中加入改性的納米SiO2,快速攪拌30 min.水浴升溫至75℃,加入一定量的引發(fā)劑,反應0.5 h后,開始緩慢滴加單體預乳化液﹐并每隔1 h補加一次引發(fā)劑水溶液.反應4h,保溫30 min,冷卻.

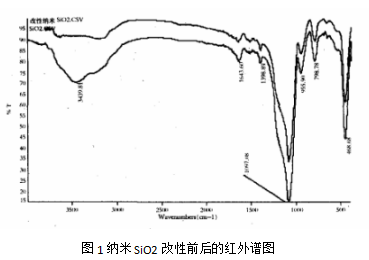

SiO2改性前后的紅外譜圖

  對TEOS水解生成的納米SiO2和經(jīng)十六烷基三甲基溴化銨表面改性的納米SiO2進行紅外光譜(FT一IR)分析.

  由圖1可以看出﹐在3439 cm-1處出現(xiàn)羥基的特征峰,在900~1000 cm-1處出現(xiàn)Si-OH鍵的彎曲振動峰.據(jù)此可知,納米SiO2顆粒表面存在大量的羥基.比較改性前后紅外譜圖3000~3450 cm-1處的羥基峰,發(fā)現(xiàn)改性后的羥基峰強度明顯變?nèi)?/span>,說明納米SiO2表面的羥基參與了反應.

  將正硅酸乙酯水解形成的并經(jīng)十六烷基三甲基溴化銨表面改性的納米 SiO2引人到丙烯酸酯乳液合成過程中,可制備無機一有機的納米SiO2/聚丙烯酸酯復合乳液

西安pg電子官方生物提供各種定制產(chǎn)品服務�？商峁┒ㄖ贫�氧化硅，可與其他各種活性基團相連。二氧化硅定制材料、納米二氧化硅載藥、納米二氧化硅-多肽、納米二氧化硅-氨基酸、納米二氧化硅-糖、金屬包裹二氧化硅、二氧化硅包裹量子點等等

pg電子官方供應產(chǎn)品：

二氧化硅包裹熒光碳量子點復合微球

介孔中空二氧化硅納米球包裹阿霉素—紫杉醇

二氧化硅單顆粒包裹錳摻雜純無機鈣鈦礦的納米晶

ZnS包覆SiO2三維核殼結構或空腔結構納米球（SiO2@ZnS）

生物相容性Fe3O4@SiO2納米粒子

SiO包裹鐵復合粒子

Pd@SiO2球狀納米粒子 二氧化硅包裹納米金屬Pd粒子

光致發(fā)光二氧化硅納米材料

以葉綠素為模板的TiO2-SiO2復合材料

GPTMS修飾的納米二氧化硅(GPTMS-SiO2)

C18鍵合納米金修飾二氧化硅顆粒

二氧化硅修飾咪唑型離子液體

介孔SiO2的有機化修飾

二氧化硅修飾蒙脫土(MMT)

熒光二氧化硅納米顆粒(FSNPs)

親水納米二氧化硅修飾絲網(wǎng)印刷碳糊電極

甲基修飾二氧化硅氣凝膠

表面修飾納米碳管復合二氧化硅凝膠玻璃

angiopep-2修飾核-殼結構介孔二氧化硅脂質(zhì)囊納米粒(ANG-MSN-LP)

二氧化硅表面修飾硅烷偶聯(lián)劑APTS

二氧化硅修飾納米氧化鋯陶瓷材料

氨基修飾介孔二氧化硅納米纖維

丙烯酸修飾SiO2介孔材料

MSN和氨基化修飾二氧化硅(MSN-NH2)

丙烯酸酯單體修飾二氧化硅納米粒子

碳-碳雙鍵修飾納米SiO2

甲基修飾二氧化硅膜

聚多巴胺表面修飾納米二氧化硅

二氧化硅表面單層自組裝膜的修飾

籠型聚倍半硅氧烷修飾介孔二氧化硅SiO2(POSS-MPS)

乙烯基修飾的微孔二氧化硅膜

酞菁修飾的磁性二氧化硅納米管

硅烷偶聯(lián)劑修飾納米SiO2改性MF/PVA纖維(KH570-SiO2)

苯基修飾的二氧化硅膜

胺基修飾二氧化硅改性環(huán)氧樹脂膠粘劑

硅烷修飾二氧化硅微球

二氧化硅修飾石墨烯及其絕緣導熱環(huán)氧樹脂納米復合材料

3-氨丙基三乙氧基硅烷(APTS)修飾的二氧化硅

硼修飾納米二氧化硅交聯(lián)劑

二氧化硅修飾的親水性KLaF4

酰肼修飾單分散二氧化硅微球

生物分子修飾的介孔二氧化硅納米粒子(MSN)

苯基修飾的疏水微孔二氧化硅膜

納米二氧化硅修飾的3D打印氣管支架

賴氨酸修飾的二氧化硅粒子

二氧化硅納米顆粒修飾平板絲

脯氨酸修飾二氧化硅

聚甲醛/不同表面修飾二氧化硅納米復合材料

納米二氧化硅修飾玻纖表面

親水性聚合物修飾的二氧化硅納米粒子

殼聚糖修飾二氧化硅載紫杉醇納米粒

表面修飾碳硼烷的介孔二氧化硅納米球

導電炭黑修飾二氧化硅氣凝膠負載硫復合正極材料

石墨烯氧化物修飾介孔二氧化硅

表面含硅烷修飾的中空二氧化硅微球

硼酸修飾二氧化硅固載型鉑催化劑

三聯(lián)吡啶基團修飾的納米二氧化硅粒子

Ag-SiO2核殼納米顆粒

羧基修飾的介孔二氧化硅納米粒

嵌段共聚物對SiO2溶膠—凝膠過程的修飾

γ-氨丙基三乙氧基硅烷(KH-550)修飾納米SiO2

載體SiO2表面修飾對釩基催化劑

POSS基聚合物修飾二氧化硅納米粒子

聚馬來酸酐和二氧化硅修飾的水溶性CdSe/ZnS熒光量子點

單鏈dna核酸適配體修飾二氧化硅/四氧化三鐵磁性微球

SiO2微球修飾浸潤劑

苯基修飾二氧化硅納米片纖維

納米二氧化硅修飾葉蠟石粉體

zl 04.29
