采用一定干燥方法，將濕凝膠中的液體被氣體所取代，同時凝膠的網(wǎng)絡結(jié)構(gòu)基本保留不變，這樣所得的材料都稱為氣凝膠（Aerogel）。在眾多石墨烯組裝體結(jié)構(gòu)中，石墨烯氣凝膠(Graphene Aerogel)是*引人注目的結(jié)構(gòu)之一。目前，三維石墨烯氣凝膠宏觀體的制備過程需要采用高成本、低產(chǎn)出以及難操作的冷凍干燥技術(shù)或者超臨界干燥技術(shù)，將石墨烯水凝膠中的溶劑去除得到*終的氣凝膠結(jié)構(gòu)，這*大程度上限制了石墨烯氣凝膠超材料的大規(guī)模和大尺度生產(chǎn)及應用。另外，在干燥后，石墨烯氣凝膠通常失去彈性，限制了它在諸多領(lǐng)域的應用。

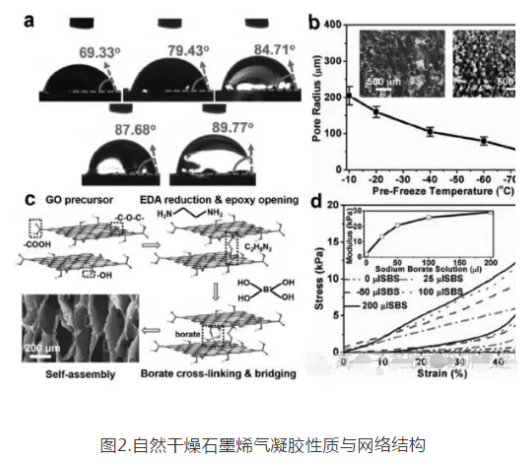

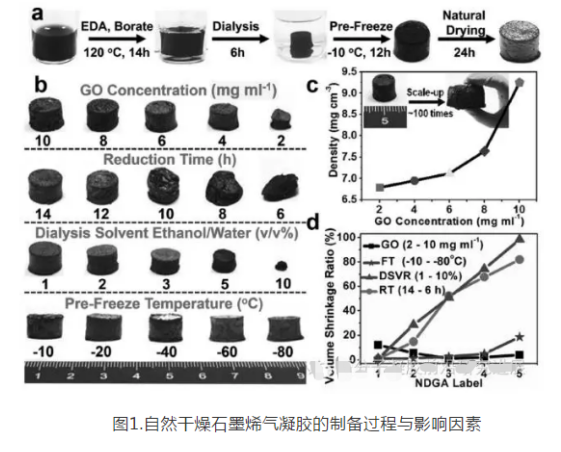

通過調(diào)節(jié)石墨烯氣凝膠結(jié)構(gòu)的初始剛度以及溶劑蒸發(fā)的毛細應力，成功實現(xiàn)了該材料的自然干燥制備（常溫常壓下蒸發(fā)樣品所含溶劑并保持其體積不收縮、結(jié)構(gòu)不坍塌）。石墨烯氣凝膠的制備過程如下：（1）他們利用乙二胺為還原劑、硼砂為增強劑，通過水熱法制備了還原石墨烯（rGO）水凝膠（這種方法rGO凝膠的體積收縮很�。�；(2) rGO水凝膠在乙醇/水的混合溶劑進行透析以提純；(3)rGO凝膠在-10℃條件下預凍12h；（4）*后預凍的凝膠在自然條件下干燥24h就可以成功制備石墨烯的氣凝膠（如圖1.）。如圖1和圖2可以發(fā)現(xiàn)，GO濃度、還原時間、乙醇/水比例、預凍溫度等都對氣凝膠的形態(tài)和性質(zhì)有很大的影響，其網(wǎng)絡結(jié)構(gòu)如圖2c所示。

供應產(chǎn)品目錄：

海藻酸鈉基氣凝膠(ESA)

功能性海藻酸鈉基氣凝膠

耐高溫核/殼結(jié)構(gòu)TiO2/SiO2復合氣凝膠

纖維/ZrO2氣凝膠復合材料

二氧化硅粒子修飾制備超疏水性親油性石墨烯氣凝膠

二維過渡金屬碳/氮化物(MXenes)氣凝膠

納米多孔SiO2氣凝膠薄膜

疏水型低介電常數(shù)氣凝膠薄膜

Nafion改性多級孔徑石墨烯氣凝膠

還原氧化石墨烯/四氧化三鐵復合氣凝膠

超輕耐火SiO2納米纖維氣凝膠

增韌超輕SiO2納米纖維氣凝膠(SNFAs)

雙核銠-卟啉多孔有機氣凝膠

生物質(zhì)三維網(wǎng)絡碳氣凝膠

氨基化碳納米管-石墨烯氣凝膠

SiO<Sub>2</Sub>氣凝膠

磷化鐵/氮、磷共摻雜石墨烯氣凝膠

石墨烯/聚漆酚復合氣凝膠

納米孔超級絕熱材料氣凝膠

耐高溫ZrO2/SiO2復合氣凝膠

Pt-Ag基三維氣凝膠

石墨烯-殼聚糖氣凝膠

氧化石墨烯-殼聚糖氣凝膠

負載CoNiB的碳氣凝膠修飾的LiBH4

三維(3D)MIL-100(Fe)/石墨烯雜化氣凝膠(MG-HA)

復合纖維增強疏水SiO<Sub>2</Sub>氣凝膠

CdS納米晶氣凝膠

硅氣凝膠/聚苯乙烯核/殼復合材料

低密度脂蛋白有特異性吸附的球狀炭氣凝膠

KH550表面改性疏水性SiO2氣凝膠

有機胺雜化二氧化硅氣凝膠

柔性氧化硅氣凝膠材料

納米孔硅氣凝膠/聚苯乙烯核殼材料

聚氨酯增強二氧化硅復合氣凝膠

玻璃纖維增強二氧化硅氣凝膠復合材料

多重化學交聯(lián)增強纖維素氣凝膠

噴霧式氣凝膠

蒙脫土氣凝膠

玻璃纖維復合SiO2-NH2氣凝膠

含有聚酰亞胺氣凝膠微球

六鈦酸鉀晶須摻雜改性氣凝膠

MTMS基疏水型硅氣凝膠

高耐候性氣凝膠-發(fā)泡橡膠

輕便型二氧化硅氣凝膠復合保溫面料

高比表面積強疏水性氧化石墨烯/二氧化硅復合氣凝膠

聚乙烯亞胺功能化二氧化硅氣凝膠

多功能柔性氧化硅基氣凝膠

雙親型二氧化硅氣凝膠復合材料

環(huán)氧樹脂石墨烯復合氣凝膠

包敷型聚酰亞胺增強二氧化硅氣凝膠

經(jīng)硅烷偶聯(lián)劑表面改性的二氧化硅氣凝膠顆粒

表面硅烷改性PP纖維增韌SiO_2氣凝膠復合材料

yyp2021.4.29
