氣相二氧化硅改性熱塑性聚酰亞胺薄膜的制備及性能（SiO2）

  與熱固性聚酰亞胺相比,熱塑性聚酰亞胺(TPI)除了良好的熱穩(wěn)定性,高低溫下好的力學(xué)強(qiáng)度、強(qiáng)的耐有機(jī)溶劑性及高的絕緣性等**綜合性能外,其加工性能也有很大改善﹐且具有韌性好﹑損傷容限大、可修復(fù)等許多優(yōu)點(diǎn),成為當(dāng)今備受關(guān)注的功能性材料之一,廣泛應(yīng)用于航空、航天、微電子、國(guó)防軍工等精密、條件苛刻領(lǐng)域。但是,由于TPI的力學(xué)性能及介電強(qiáng)度不高,制約了其在高壓電機(jī)器件方面的應(yīng)用。

  將納米二氧化硅(SiO2)添加到TPI基體中,能**提高材料的介電常數(shù)﹑介電強(qiáng)度以及拉伸強(qiáng)度。但是由于納米顆粒**的粒徑和較大的比表面積,表面極性大,很容易發(fā)生團(tuán)聚。解決納米粒子聚集的常用方法是使用偶聯(lián)劑,而實(shí)驗(yàn)表明任何偶聯(lián)劑殘余在基體中都會(huì)影響材料的性能。

制備過程

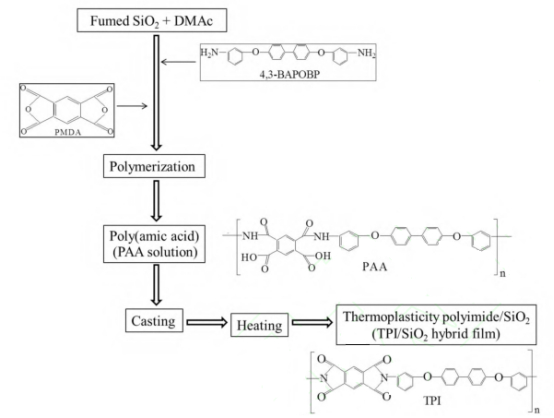

  室溫下,向三口燒瓶中通氮?dú)?/span>10 min,然后按不同濃度取一定量的氣相納米 SiO2,加入18%固質(zhì)量分?jǐn)?shù)所需的 DMAc溶劑,超聲并高速攪拌30 min;加人0.01 mol 的4,3-BAPOBP攪拌至完全溶解,為了防止PMDA部分水解﹐將與二胺等摩爾量的 PMDA分5次加入上述混合溶液中,隨著二酐的加入,溶液顏色逐漸變深,黏度逐漸增加。加完二酐1.5 h后溶液透亮，在此基礎(chǔ)上繼續(xù)攪拌6 h,獲得黃色粘稠均一穩(wěn)定的聚酰胺酸(PAA)/SiO2溶液。將制得的PAA/SiO2溶液在氮?dú)獗Ｗo(hù)下靜置12 h,以脫去粘稠溶液中的氣泡﹔平鋪到干凈玻璃板上﹐于室溫抽真空10 min,以排去靜置未排除的氣泡;放于程序控制高溫干燥箱,分別以70 ℃,120 ℃,180℃,240℃和 300 ℃的溫度梯度各保溫l h,獲得黃色的透明薄膜;將鋪有薄膜的玻璃板在去離子水中浸泡1 h,將薄膜剝離;為了排除剝離過程中附著水對(duì)薄膜后續(xù)性能測(cè)試的影響,將其進(jìn)行干燥處理,干燥時(shí)的溫度梯度為100 ℃,120 ℃,150℃各1 h。實(shí)驗(yàn)流程圖如圖1。實(shí)驗(yàn)制備了SiO2質(zhì)量分?jǐn)?shù)分別為0%,2%,4%,6%,8%,10%,15%的TPI/SiO2納米復(fù)合薄膜。

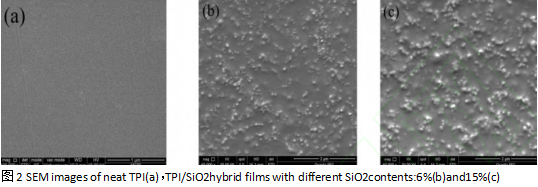

SEM:SEM是研究納米復(fù)合材料微觀結(jié)構(gòu)常用的方法。圖2中( a),(b),(c)分別為純TPI和納米SiO2質(zhì)量分?jǐn)?shù)為6%,15%的TPI/SiO2復(fù)合薄膜表面的SEM 照片。從 圖2( a)可以看出,純的基體薄膜具有光滑而平整的表面;在  圖2(b)和  圖2(c)中,白色的納米SiO2顆粒在TPI基體中分散比較均勻;圖2(b)中 SiO2粒徑小于30 nm,沒有出現(xiàn)明顯的大顆粒;而當(dāng)納米 SiO2粒子質(zhì)量分?jǐn)?shù)為15%時(shí),從圖2(c)可看出,基體表面出現(xiàn)了輕微的團(tuán)聚,粒徑顆粒較大,但是仍為納米級(jí)。這說明,不添加偶聯(lián)劑時(shí)，氣相SiO2在TPI基體中具有較好的分散性。

  通過原位聚合法和熱亞胺化法成功制備了純TPI和一系列納米 SiO2質(zhì)量分?jǐn)?shù)不同的TPI/SiO2納米復(fù)合薄膜。

通過控制TPI/SiO2納米復(fù)合薄膜中SiO2的質(zhì)量分?jǐn)?shù)﹐能夠提高材料的介電性能。復(fù)合薄膜的介電常數(shù)隨SiO2質(zhì)量分?jǐn)?shù)的增加而增加,并且當(dāng)基體中SiO2質(zhì)量分?jǐn)?shù)為6%時(shí),其擊穿強(qiáng)度最高,達(dá)到了309MV/ m。

西安pg電子官方生物科技有限公司是一家從事糖產(chǎn)品、科研試劑、多肽、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、原料藥、納米材料、鈣鈦礦、脂質(zhì)體、合成磷脂的研發(fā)、定制合成、生產(chǎn)和銷售的高科技生物科技有限公司。

相關(guān)定制產(chǎn)品提供：

納米二氧化硅改性水性聚氨酯

納米SiO2改性三元乙丙橡膠/聚丙烯(EPDM/PP)熱塑性彈性體(TPE)

納米二氧化硅改性氰酸酯樹脂

納米SiO2改性超高相對(duì)分子質(zhì)量聚乙烯(UHMWPE)

納米SiO2改性光固化成型材料

納米SiO2改性醇酸涂料

納米SiO2改性膠乳

二氧化硅改性環(huán)氧樹脂膠黏劑

納米SiO2改性BOZ/BMI/BADCy共聚物

納米二氧化硅改性尼龍11

納米SiO2改性酚醛泡沫

二氧化硅改性鋁顏料

納米SiO2改性PET

可分散性納米二氧化硅改性高壓絕緣用環(huán)氧樹脂

納米SiO2改性苯丙乳液乳膠漆

納米SiO2/CE復(fù)合材料(納米SiO2改性氰酸酯)

原位復(fù)合納米SiO2改性脲醛木塑復(fù)合材料

鎂碳磚用納米SiO2改性酚醛樹脂

納米SiO2改性航空氟碳涂料

納米二氧化硅改性LDPE膜

微米二氧化硅改性聚丙烯復(fù)合材料

聚丙烯酸酯(PBA)接枝微米級(jí)二氧化硅

納米SiO2改性純丙乳液

納米SiO2改性環(huán)氧樹脂膠粘劑

納米SiO2改性聚偏氟乙烯離子交換膜

SiO2改性α-Al2O3載體

納米SiO2改性環(huán)氧樹脂/雙馬來酰亞胺/氰酸酯樹脂體系(nano-SiO2/EP/BMI/CE)

納米SiO2改性丙烯酸酯乳液

納米SiO2改性聚氨酯木器漆漆膜

納米SiO2改性醇溶性蓖麻油(CO)-聚氨酯樹脂

納米SiO2聚氨酯密封膠

納米SiO2改性不飽和聚酯樹脂

納米SiO2改性聚乙烯醇涂料

納米SiO2改性可生物降解材料

納米二氧化硅改性氰基丙烯酸酯抗菌膠

納米SiO2改性聚丙烯

可分散性納米SiO2改性尼龍1010

納米二氧化硅改性有機(jī)硅-環(huán)氧防腐涂料

納米SiO2改性玄武巖纖維涂層漿料

納米SiO2改性氰酸酯(CE)/聚苯乙烯(PSt)聚合物

納米SiO2改性PVC/MPC共混膜

納米二氧化硅改性環(huán)氧樹脂復(fù)合材料

超支化聚酯接枝**二氧化硅改性環(huán)氧樹脂

納米SiO2改性聚甲基丙烯酸甲酯(PMMA)透明性

季銨化納米SiO2改性酚醛樹脂

納米二氧化硅改性水性丙烯酸樹脂

納米二氧化硅改性銅酞菁顏料

納米SiO2改性稠油**破乳劑

SiO2改性環(huán)氧樹脂灌封材料

介孔二氧化硅改性硅橡膠

納米SiO2改性聚氨酯(PU)

納米SiO2改性低分子環(huán)氧樹脂

納米SiO2改性含氟聚氨酯-聚丙烯酸酯分散液

納米SiO2改性聚合物滲透汽化膜

PVA基復(fù)合材料納米SiO2改性

正硅酸乙酯水解SiO2改性酚醛泡沫

單分散疏水SiO2改性苯丙乳液

二氧化硅改性凹凸棒土/天然橡膠復(fù)合材料

納米SiO2改性殼聚糖纖維

SiO2改性含氟丙烯酸酯乳液

納米SiO2改性大豆蛋白/聚乙烯醇復(fù)合薄膜

納米二氧化硅改性磺甲基酚醛樹脂

納米SiO2改性天然膠清橡膠

納米SiO2改性PVDC涂膜材料

二氧化硅改性分子篩

氣相二氧化硅改性熱塑性聚酰亞胺薄膜

納米二氧化硅SiO2改性環(huán)氧涂層

納米SiO2改性PMMA

納米SiO2改性生物降解復(fù)合薄膜

納米SiO2改性木薯淀粉/PVA/殼聚糖薄膜

zl 05.06
