一種NiCo2S4/碳?xì)饽�膠復(fù)合電極材料的制備方法，包括以下步驟：

將二價Ni鹽化合物和二價Co鹽的化合物加入到溶劑中，得到混合溶液，以20～50r/min攪拌速度攪拌0.5～3h后，加入硫脲，再以20～50r/min攪拌速度攪拌0.5～3h后，得到前驅(qū)液；將前驅(qū)液和塊狀西瓜皮放入反應(yīng)釜中，于160～200℃水熱反應(yīng)6～18h，將其產(chǎn)物進(jìn)行冷凍干燥，將干燥后的樣品在氮?dú)鈿夥罩幸?～10℃/min的升溫速率，于350～450℃的溫度下，保溫煅燒1～3h，再冷卻至室溫，*后得到的產(chǎn)物即為NiCo2S4/碳?xì)饽�膠復(fù)合材料；

其中，溶劑為乙二醇和超純水的混合物，其體積比為乙二醇：超純水＝2.5～3.5:1；混合溶液中，Ni2+濃度為0.1～0.4mmol/L，Co2+濃度為0.2～0.8mmol/L，且摩爾比Ni2+：Co2+：硫脲＝1:2:4；每升混合溶液中加入0.4～1.6mmol/L硫脲；

所述的西瓜皮的大小*選為為5～50*5～50*5～30mm。

所述的西瓜皮為經(jīng)過乙醇清洗，在反應(yīng)釜中浸沒于前驅(qū)液內(nèi)。

所述的二價Ni鹽化合物具體為Ni(NO3)2·6H2O或Ni(CH3COO)2·4H2O。

所述的二價Co鹽化合物具體為Co(NO3)2·6H2O或Co(CH3COO)2·4H2O。

有益效果為：

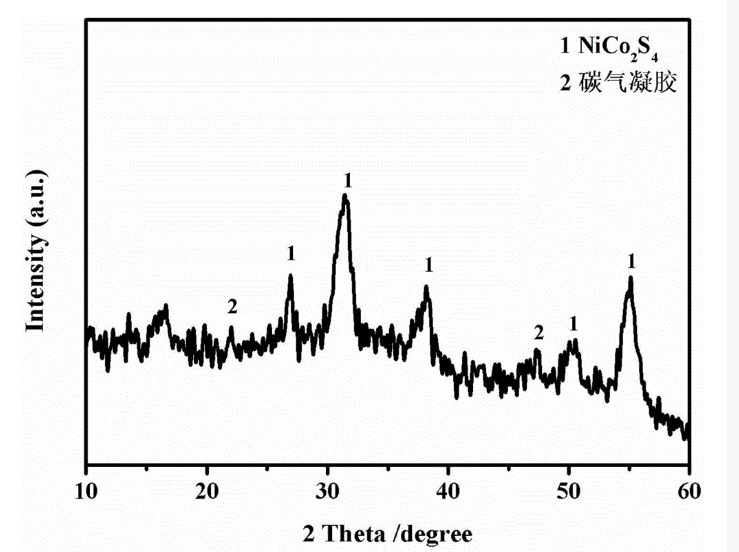

以廢棄生物質(zhì)西瓜皮為碳源，分別以Ni(NO3)2·6H2O、Co(NO3)2·6H2O和硫脲為Ni源、Co源和S源，利用一步水熱法合成NiCo2S4/碳?xì)饽�膠復(fù)合材料，工藝簡單，所得的碳?xì)饽�膠材料比表面積大、質(zhì)量輕、孔結(jié)構(gòu)發(fā)達(dá)、力學(xué)性能*異，所得納米顆粒狀的NiCo2S4均勻分布于具有*異力學(xué)性能的碳?xì)饽�膠骨架上，可減緩因NiCo2S4的氧化還原反應(yīng)造成的結(jié)構(gòu)塌陷。得到的NiCo2S4/碳?xì)饽�膠復(fù)合材料作為電極材料于1A/g的電流密度下測得比容量為1019F/g，經(jīng)過2000圈的循環(huán)后，比容量仍可保持初始值的92.42％。提供了一種制備超級電容器正極材料新途徑。

供應(yīng)產(chǎn)品目錄：

石英玻璃纖維/SiO_2氣凝膠復(fù)合材料

玻璃纖維增韌SiO2氣凝膠復(fù)合材料

莫來石纖維增強(qiáng)SiO_2氣凝膠復(fù)合材料

高氫容量硼氫化鋰/碳?xì)饽�膠復(fù)合材料

聚吡咯/硝酸活化碳?xì)饽�膠復(fù)合材料

環(huán)氧樹脂增強(qiáng)SiO2氣凝膠復(fù)合材料

A12O3纖維增強(qiáng)SiO2氣凝膠

耐高溫透波氣凝膠復(fù)合材料

竹炭/鈦氣凝膠復(fù)合材料

疏水性木粉-SiO_2氣凝膠復(fù)合材料

纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

木質(zhì)素纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

聚丙烯纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

聚酯纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

玻璃纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

聚丙烯腈纖維增強(qiáng)型二氧化硅氣凝膠復(fù)合材料

摻雜PbO2炭氣凝膠復(fù)合材料

聚苯胺/炭氣凝膠復(fù)合材料

疏水性聚酰亞胺(PI)增強(qiáng)SiO氣凝膠復(fù)合材料

微納米鐵尾礦砂/SiO_2氣凝膠復(fù)合材料

硅酸鋁纖維增強(qiáng)SiO_2氣凝膠復(fù)合材料

莫來石纖維增強(qiáng)氣凝膠復(fù)合材料

硅藻土/SiO2氣凝膠復(fù)合材料

隔熱瓦/SiO_2氣凝膠復(fù)合材料

高分子纖維增韌SiO2氣凝膠復(fù)合材料

芳綸增韌SiO2氣凝膠復(fù)合材料

生物質(zhì)基炭氣凝膠復(fù)合材料

疏水性聚酰亞胺(PI)增強(qiáng)SiO2氣凝膠復(fù)合材料

柔性有機(jī)硅氣凝膠復(fù)合材料

SiC微/納米纖維氈增強(qiáng)SiO氣凝膠復(fù)合材料

石墨烯負(fù)載多金屬納米線氣凝膠復(fù)合材料

硫化鈷/石墨烯氣凝膠(CoS/GA)復(fù)合材料

聚苯胺/二氧化硅/氧化石墨烯復(fù)合氣凝膠材料

三維多孔無機(jī)非金屬元素?fù)诫s石墨烯氣凝膠復(fù)合材料

納米纖維氣凝膠復(fù)合材料

柔性超低密度氣凝膠復(fù)合材料

超疏水聚丙烯纖維/SiO2氣凝膠復(fù)合材料

陶瓷纖維/疏水性二氧化硅氣凝膠復(fù)合材料

纖維增強(qiáng)聚苯并[口惡]嗪-SiO2氣凝膠復(fù)合材料

納米酶-氣凝膠復(fù)合材料

生物質(zhì)纖維增強(qiáng)有機(jī)硅氣凝膠復(fù)合材料

O2等離子體改性玻璃纖維增強(qiáng)SiO2氣凝膠復(fù)合材料

碳纖維增強(qiáng)酚醛氣凝膠復(fù)合材料

聚酰亞胺氣凝膠復(fù)合材料

基于尼龍66氣凝膠復(fù)合材料

凝膠片,氣凝膠復(fù)合材料

自動切割納米氣凝膠復(fù)合材料

基于異丙醇鋁快速制備高鋁型氣凝膠復(fù)合材料

聚吡咯/碳?xì)饽�膠復(fù)合材料

纖維增強(qiáng)柔性氣凝膠復(fù)合材料

摻雜六鈦酸鉀晶須SiO2氣凝膠復(fù)合材料

硫化鎳納米顆粒/氮摻雜纖維基碳?xì)饽�膠

心二氧化錫@二氧化鈦/石墨烯氣凝膠

具有雙連續(xù)結(jié)構(gòu)的金屬/氣凝膠

Cu/RF有機(jī)氣凝膠

基于二氧化硅氣凝膠復(fù)合材料

竹基活性炭/錳氣凝膠復(fù)合材料

疏水阻燃隔熱氣凝膠復(fù)合材料

yyp2021.5.7
