多孔yolk-shell Fe3O4@PB復(fù)合結(jié)構(gòu)的制備

  普魯士藍類化合物是一類具有三維骨架結(jié)構(gòu)的氰根配位聚合物，在多種領(lǐng)域例如分子磁體，電極材料，氣體存儲材料等領(lǐng)域引起廣泛關(guān)注，同時，它也是被FDA認可的納米醫(yī)藥材料，用于光熱療，診斷以及**傳遞，有良好的應(yīng)用前景。然而，PB作為生物醫(yī)藥材料有兩個制約其應(yīng)用的缺陷，一個是普魯士藍的微孔并不能**容納**分子進入;**則是在將其應(yīng)用于光熱**時，紅外光只能作用于表面皮膚而不能穿透皮膚作用于體內(nèi)的PB納米粒子,這樣無法在臨床上**進行熱療殺死**細胞。因此，我們一方面可以通過改變PB的孔徑大小，增大其微孔至介孔，從而**負載**客體分子，另一方面可以通過將PB復(fù)合磁性材料，使其可以對外磁場有響應(yīng)，在外磁場的引導(dǎo)下產(chǎn)生熱量。所以合成介孔的磁性普魯士藍類材料可以同時滿足兩個方面，是解決目前制約PB應(yīng)用缺陷的**方法。

  然而，介孔磁性普魯士藍的合成研究相對很少，采用配位復(fù)制方法已經(jīng)成功復(fù)合磁性納米顆粒，合成核殼結(jié)構(gòu)的Fe3O4@PB復(fù)合材料，因此，我們只需要在磁性核以及PB殼中制造介孔�？刂瓶涛g作為一種自上而下的合成途徑，被廣泛用于制造介孔，采用這種方法所必需的一個先覺條件是被刻蝕的模版必須具有大量的缺陷從而使刻蝕劑進入。采用配位復(fù)制方法合成的核殼結(jié)構(gòu)的Fe3O4@PB復(fù)合材料，其核和殼都是多晶狀態(tài)，晶體間具有豐富的缺陷以方便刻蝕。

Fe3O4的制備

  作為模版的 Fe3O4的制備是根據(jù)學者報道的方法合成。將1.18gFeCl3· 6H2O溶解在15 mL乙二醇中形成透明溶液A，將3.15 g無水乙酸鈉和875 mg聚乙二醇溶解在20 mL 乙二醇中形成透明溶液B，然后將兩溶液混合攪拌30 min后，轉(zhuǎn)移到45 mL 聚四氟乙烯內(nèi)襯到高壓釜內(nèi)，200 °C下保溫10 h，對所得產(chǎn)物磁分離，用去離子水和酒精交替洗滌三次并在60°C烘箱中干燥6h。

多孔yolk-shell Fe3O4@PB復(fù)合結(jié)構(gòu)的制備

  將20 mg Fe;O4與 8 mg K3[Fe(CN)6]分散于15 mL去離子水中,并加入15 mmol KCl溶解，超聲30 min后，加入15 mL 1 M HCl，置于40°℃恒溫振蕩器中反應(yīng)15 h。根據(jù)反應(yīng)時間的不同可以得到不同結(jié)構(gòu),反應(yīng)22h后可以得到中空的分級結(jié)構(gòu)自組裝普魯士藍。

NiFe2O4的制備

  作為模版的 NiFe2O4的制備是根據(jù)學者報道的方法合成。將1.18gFeCl3· 6H2O，572 mg NiCl2· 6H2O溶解在15 mL乙二醇中形成透明溶液A，將3.15 g無水乙酸鈉和875 mg聚乙二醇溶解在20 mL 乙二醇中形成透明溶液B，然后將兩溶液混合攪拌30 min后，轉(zhuǎn)移到45 mL 聚四氟乙烯內(nèi)襯到高壓釜內(nèi)，200°C下保溫10 h,對所得產(chǎn)物磁分離，用去離子水和酒精交替洗滌三次并在60°C烘箱中干燥6h。

yolk-shell NiFe2O4@Ni-FePBA的制備

  將20 mg NiFe2O4與8 mg K3[Fe(CN)6]分散于24 mL去離子水中，超聲30 min后，加入6 mL 1 M HCL，置于40°C恒溫振蕩器中反應(yīng)6h。根據(jù)反應(yīng)時間的不同可以得到不同結(jié)構(gòu)，反應(yīng)12h后可以得到中空的分級結(jié)構(gòu)自組裝鎳鐵類普魯士藍。

多孔yolk-shell Fe3O4@PB的合成

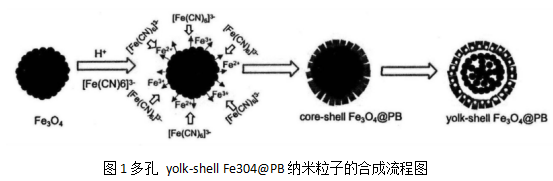

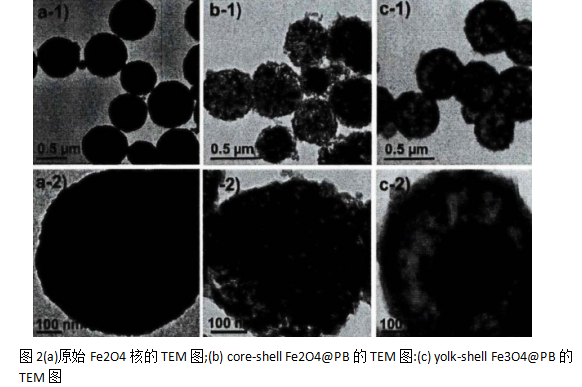

  簡單來說，本文采用配位復(fù)制及控制刻蝕的方法，使用500 nmFe3O4作為原始核材料如圖2a-1,a-2所示，在K3[Fe(CN)6]溶液中用0.5M HCI進行控制刻蝕，成功合成具有介孔的yolk-shell Fe3O4@PB復(fù)合結(jié)構(gòu),如圖2c-1,c-2及圖3f所示,合成的yolk-shellFe3O4@PB復(fù)合物為球形蛋殼結(jié)構(gòu)，尺寸大約為350 nm，從圖3e中 SEM圖可以看出該復(fù)合結(jié)構(gòu)的表面是由不同取向生長的納米立方體組裝形成。反應(yīng)過程中，由于Fe3O4和PB在酸溶液中不同的穩(wěn)定性，Fe3O4的溶解和PB的成核生長同時進行，Fe3O4(如圖2a）作為基底支撐PB的生長和自組裝。

  影響反應(yīng)有兩個主要因素，一個是刻蝕劑HCL的濃度，控制酸度才能控制對Fe3O4表面的腐蝕程度，從而控制鐵離子的釋放速率以及PB殼的生成速率。另外一個影響因素則是反應(yīng)的時間，如圖2.3所示。注意這里使用的Fe3O4是多晶，故而能夠用HCL進行控制刻蝕，先形成核殼結(jié)構(gòu)復(fù)合物，尺寸為300 nm左右，表面為交叉生長的立方體PB(如圖2b-1,b-2及圖3b，c)，新形成的PB殼也是多晶狀態(tài)，隨著反應(yīng)時間的增加，晶體缺陷增多，利于HCL刻蝕形成蛋殼結(jié)構(gòu)（如圖2b及圖3f)，再接著反應(yīng)后Fe3O4核完全被腐蝕溶解，可以得到中空的PB自組裝殼，尺寸約為350 nm左右，表面為交叉生長立方體PB組裝體（如圖2.3h，j)。因此采用配位復(fù)制及控制刻蝕的方法可以**調(diào)節(jié)產(chǎn)物的形貌結(jié)構(gòu)，得到理想的功能材料。

西安pg電子官方生物科技有限公司是一家從事糖產(chǎn)品、科研試劑、多肽、普魯士藍、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、原料藥、納米材料、鈣鈦礦、脂質(zhì)體、合成磷脂的研發(fā)、定制合成、生產(chǎn)和銷售的高科技生物科技有限公司。

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

普魯士藍類配合物/鉑/碳材料

普魯士藍類納米配合物

普魯士藍-殼聚糖(PB-CS)膜

普魯士藍-聚多巴胺-納米鉑多層納米復(fù)和材料

普魯士藍—聚-4-乙烯吡啶—碳納米管(PB/P4VP-g-MWCNTs)復(fù)合物

普魯士藍-金納米復(fù)合材料(PB-Au)

普魯士藍負載多孔陶瓷復(fù)合材料

普魯士藍—二氧化鈦納米管復(fù)合材料

普魯士藍-二氧化硅-石墨烯新型納米材料

普魯士藍-多壁碳納米管(PB-MWCNTs)

普魯士藍的納米立方體

普魯士藍-鉑(PB-Pt)復(fù)合材料

普魯士藍@二氧化錳納米復(fù)合材料

普魯士藍/銀納米線

普魯士藍/氧化石墨復(fù)合材料(PB/GO)

普魯士藍/氧化鋯復(fù)合材料

普魯士藍/碳微球/聚吡咯復(fù)合電極材料

普魯士藍/碳納米管海綿

普魯士藍/石墨烯納米復(fù)合材料

普魯士藍/石墨烯/碳纖維復(fù)合材料(PB/GN/CFs)

普魯士藍/石墨烯/硫復(fù)合材料

普魯士藍/殼聚糖/碳納米管復(fù)合材料

普魯士藍/還原氧化石墨烯復(fù)合材料

普魯士藍/硅納米線

普魯士藍/二氧化錳納米復(fù)合材料(PB-MnO_2@PDA@Ce6)

普魯士藍/PDDA-石墨烯復(fù)合膜

普魯士藍/N-摻雜碳納米復(fù)合材料

普魯士藍(PB)納米催化劑顆粒

普魯士藍(PB)-多壁碳納米管復(fù)合材料(MWCNTs)

普魯士藍– 碳納米管– 納米金復(fù)合物(PB–CNTs–CNPs)

納米銅基和普魯士藍功能碳纖維復(fù)合材料

納米球聚苯胺普魯士藍復(fù)合材料

納米普魯士藍修飾天然多孔吸附材料

納米金包裹的普魯士藍納米粒子(Au@PBNPs)

納米金/聚多巴胺/普魯士藍納米復(fù)合粒子

納米金/聚多巴胺/普魯士藍/四氧化三鐵(Au-Dopa-PB-Fe3O4)

納米金/多孔還原氧化石墨烯材料

膜狀普魯士藍類配合物納米材料

殼聚糖-普魯士藍-石墨烯(CS-PB-GR)復(fù)合物

殼聚糖/普魯士藍/石墨烯的納米復(fù)合物(CS-PB-GR)

聚吡咯-石墨烯-普魯士藍納米復(fù)合材料

聚吡咯/普魯士藍復(fù)合材料

聚苯胺-MnFe類普魯士藍復(fù)合材料

聚苯胺/普魯士藍納米復(fù)合材料PANI-PB,

金-普魯士藍納米復(fù)合材料(Au-PB)

金納米粒子-碳納米管-普魯士藍(Au NPs-MWCNT-PB)復(fù)合材料

金/聚吡咯/普魯士藍納米復(fù)合材料

核殼型Mn/Fe類普魯士藍材料

鈷鐵普魯士藍類配合物(Co-Fe PBA)

負載普魯士藍納米晶的石墨烯復(fù)合材料

負載多肽的普魯士藍納米顆粒

分子合金類普魯士藍配合物

二氧化硅包裹的類普魯士藍納米顆粒

多孔鐵基普魯士藍衍生材料

多孔普魯士藍/金復(fù)合材料

多孔殼聚糖-普魯士藍-碳納米管(3DOM Cs–PB–CNTs)

多金屬普魯士藍類配合物Ni0.75Cu0.75[Fe(CN)6]·6.3H2O

電化學摻銅-類普魯士藍膜

磁性普魯士藍/氧化石墨烯藻酸鈣微球

磁性普魯士藍/納米碳復(fù)合材料

磁性鋯普魯士藍納米顆粒(ZrHCF@MNPs)

鉑納米粒子金納米粒子普魯士藍復(fù)合材料碳納米管

鉑/普魯士藍(Pt/PB)復(fù)合納米線

靶向性普魯士藍納米粒子

氨基化二氧化硅包裹的多孔普魯士藍納米顆粒

氨基苝四甲酸/普魯士藍/氧化石墨烯納米復(fù)合物

SiO2/普魯士藍納米復(fù)合微球

Rb摻雜Co-Fe類普魯士藍納米材料

PDDA包裹的普魯士藍納米粒子

Ni-Fe(Ⅱ)普魯士藍/碳納米管海綿

zl 05.11
