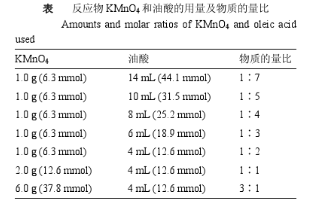

改變KMnO。和油酸的物質(zhì)的量比,室溫下合成系列氧化錳納米粒子.具體制備過(guò)程如下:分別將表1中的K1MnO+粉末溶解于300 m工超純水中,快速攪拌30min后向燒杯里逐滴加入油酸,快速攪拌反應(yīng)24 h，將所得黑褐色油狀物用乙醇洗滌、離心分離多次,然后在60℃下干燥24 h,所得干燥產(chǎn)品用瑪瑙研缽研磨成粉末待測(cè).

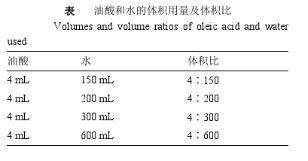

改變分散相(油酸)與連續(xù)相(水)的體積比，室溫下合成系列氧化錳納米粒子.具體制備過(guò)程如下:分別將2.0 g (12.6 mmol) KMnO,粉末溶解于相應(yīng)量的純水中(見表2)，快速攪掙30 min后向燒杯里逐滴加入4mL油酸(KMnQ與油酸按1∶1物質(zhì)的量比反應(yīng)).快速攪拌反應(yīng)24h。將所得黑褐色油狀物用乙醇洗滌、離心分離多次，然后在60℃下干燥24 h,所得干燥產(chǎn)品用瑪瑙研缽研磨成粉末待測(cè).

供應(yīng)產(chǎn)品目錄：

氧化錳(MnO)微球

二氧化錳(MnO2)納米微球

一氧化錳/碳多孔微球

高活性混合價(jià)態(tài)氧化錳微球

負(fù)載氧化錳的二氧化硅中空納米微球

二氧化錳(MnO2)/球形活性炭復(fù)合材料

氧化錳(MnO)纖維微球

氧化錳(MnO)/石墨烯多孔微球

MnO2納米微球

形貌可控的二氧化錳(MnO2)微球

分等級(jí)多孔結(jié)構(gòu)MnO2微球

較高的比表面積MnO2微球

氧化錳(MnO)/碳（c）復(fù)合微球

花狀微球形氧化錳(MnO)

碳納米管（CNTs）/二氧化錳(MnO2)微球

銅摻雜的氧化錳(MnO)中空微球

多孔MnO/C微球

氧化石墨烯包覆Mn2O3空心微球(Mn2O3@GO)

MnSiO3空心微球

介孔SiO2/MnSiO3核殼微球

介孔MnSiO3空心微球

Ni/SiO2中空微球

Ni3Si2O5(OH)4

一氧化錳(Mn O)微球

Mn O/GO

新型碳包覆多孔一氧化錳核殼結(jié)構(gòu)復(fù)合材料

一維線狀和棒狀的α-MnO2

三維墻狀結(jié)構(gòu)的δ-MnO2納米電極材料

中空結(jié)構(gòu)的氧化錳微球

介孔結(jié)構(gòu)層狀氧化錳納米材料

NiO-MnO2復(fù)合物

粉末狀氧化錳(MnO)/碳復(fù)合材料

二氧化錳(MnO2)及錳碳復(fù)合材料

氧化錳(MnO)/碳納米管復(fù)合材料

氧化錳(MnO)/納米石墨片復(fù)合材料

二氧化鈦/銀/氧化錳(MnO)復(fù)合纖維膜

聚苯胺(PANI)/氧化錳(MnOx)復(fù)合材料

具有介孔結(jié)構(gòu)的Ni/SiO2復(fù)合材料

碳纖維/氧化錳(MnO)復(fù)合電極材料

氧化鎳/氧化錳(MnO)核殼復(fù)合物

yyp2021.5.11
