催化合成的普魯士藍(lán)納米粒子（PB）

  作者通過(guò)過(guò)氧化氫的活化催化合成了一種具有類(lèi)過(guò)氧化物酶活性的普魯士藍(lán)（Prussian Blue, PB）納米粒子。在對(duì)比實(shí)驗(yàn)中，這種納米粒子展現(xiàn)出了遠(yuǎn)超其他已知過(guò)氧化物納米酶的**特性；通過(guò)調(diào)節(jié)其大小，催化效率可以達(dá)到天然過(guò)氧化物酶的數(shù)百甚至數(shù)千倍（圖1（A））。

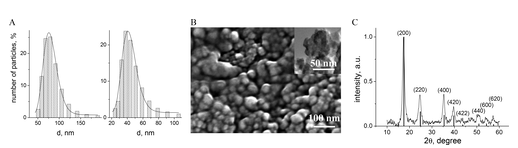

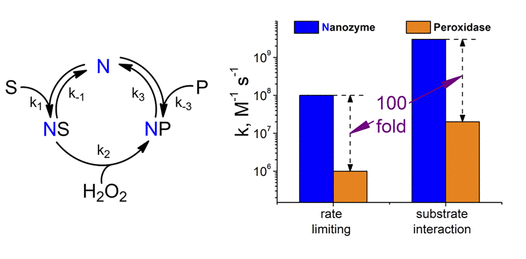

圖1. （A）普魯士藍(lán)納米粒子的催化活性與其直徑的相關(guān)性，以天然酶活性為基準(zhǔn)（B）普魯士藍(lán)納米粒子催化機(jī)制的理論模型和與天然過(guò)氧化物酶相比的優(yōu)勢(shì)

  過(guò)氧化物酶是古老的酶之一，是人類(lèi)開(kāi)展研究廣泛的生物酶。對(duì)過(guò)氧化物酶的模擬是通過(guò)采用卟啉基團(tuán)以模擬天然過(guò)氧化物酶的活性位點(diǎn)——血紅素。在電化學(xué)中，普魯士藍(lán)是還原過(guò)氧化氫效率高的催化劑之一，因此普魯士藍(lán)納米酶早在之前就已經(jīng)出現(xiàn)。但現(xiàn)有的許多普魯士藍(lán)納米酶的活性仍然比天然酶低幾個(gè)數(shù)量級(jí)，因此需要尋找更優(yōu)的構(gòu)建方法。

  在文章中，作者參考電沉積合成高性能電催化劑的方法，創(chuàng)造性地提出通過(guò)過(guò)氧化氫氧化反應(yīng)合成普魯士藍(lán)納米粒子：將氰化物[Fe(CN)6]3–和鐵離子Fe3+的1：1混合物在酸性溶液條件下通過(guò)加入過(guò)氧化氫，攪拌、離心后獲得沉淀的普魯士藍(lán)納米粒子（圖2）。這種合成方法與之前報(bào)道的PB納米粒子所用的“將鐵原子的不同氧化態(tài)進(jìn)行常規(guī)混合“法相比，合成的納米粒子具有更規(guī)則的結(jié)構(gòu)。根據(jù)普魯士藍(lán)對(duì)過(guò)氧化氫氧化和還原同時(shí)具有催化性，在這種條件下普魯士藍(lán)沉淀需要過(guò)氧化氫氧化，因此具有佳催化活性的結(jié)構(gòu)在生長(zhǎng)過(guò)程中更占優(yōu)勢(shì)。這樣的催化過(guò)程可以**提高普魯士藍(lán)納米粒子的催化活性。

圖3. 初始反應(yīng)速率對(duì)TMB和H2O2濃度的依賴性。（A）[H2O2]：▲，0.0 mM；○，0.2 mM；?，0.5 mM；□，1.0 mM；■，2.0 mM。（B）[TMB]：○，1 μM；?，2 μM；□，5μM；■，10 μM；0.011 nM PB納米顆粒。（C）kcat對(duì)TMB的依賴性，[H2O2] = 2 mM，是通過(guò)在[■]水中混合[Fe(CN)6]4–和Fe3+合成的納米顆粒的尺寸，（ ▲）緩沖液pH 5.0，和（□）0.1 M KCl / 0.1 M HCl，或[Fe(CN)6]3–和Fe3+與（?）H2的還原混合物O2或（○）苯胺；pH值5.0。虛線，在類(lèi)似條件下（λ = 450 nm），過(guò)氧化物酶的kcat。

  普魯士藍(lán)納米粒子的過(guò)氧化氫催化實(shí)驗(yàn)（圖4）顯示，反應(yīng)速率對(duì)過(guò)氧化氫濃度呈線性，且反應(yīng)速率-濃度曲線圖（圖4（B））中沒(méi)有出現(xiàn)飽和曲線，說(shuō)明它對(duì)過(guò)氧化氫具有極快的活化速度。

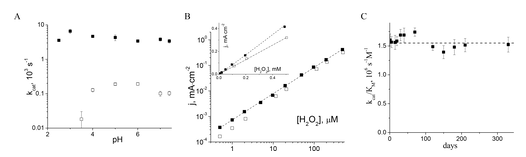

圖4.（A）（■）PB納米顆粒（? = 80 nm）和（□）酶過(guò)氧化物酶的TMB的周轉(zhuǎn)數(shù)（[H2O2] = 2 mM）pH依賴性。（B）分批次攪拌時(shí)（■）PB納米粒子? = 70 nm和（□）PB膜修飾電極（均為0.7 nmol·cm –2）的電流響應(yīng)；pH 6.0，E = 0.00V。（C）PB NPs膠體溶液在0.1 M KCl / 0.1 M HCl中的存儲(chǔ)穩(wěn)定性： H2O2（[TMB] = 0.05 mM）kcat / KM ，環(huán)境為pH 5.0檸檬酸磷酸鹽（A和C）或含0.1 M KCl的磷酸鹽緩沖液（B）。

  在文章中，作者分析了普魯士藍(lán)納米酶的動(dòng)力學(xué)機(jī)理，得出了其與天然過(guò)氧化物酶不同的催化機(jī)制。

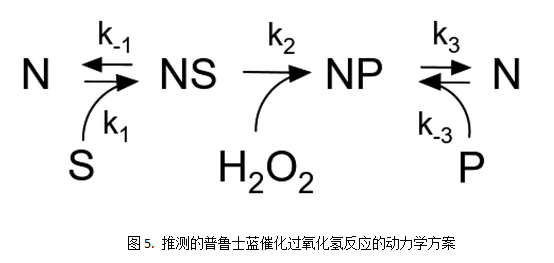

  在自然條件下，過(guò)氧化物酶的活性位點(diǎn)先與過(guò)氧化氫反應(yīng)生成化合物l。而在普魯士藍(lán)納米粒子的催化過(guò)程中，其先與還原性底物反應(yīng)，之后過(guò)氧化氫將反應(yīng)產(chǎn)生的絡(luò)合物氧化。這個(gè)過(guò)程可能遵循“推拉”機(jī)制：由底物為普魯士藍(lán)提供電子密度，將過(guò)氧化氫還原。經(jīng)過(guò)實(shí)驗(yàn)驗(yàn)證的可能反應(yīng)路徑如圖5。

在這種反應(yīng)機(jī)理下，根據(jù)

，K_M與K_P的乘積即為k₃/k_-3。這個(gè)比例與電位相關(guān)。進(jìn)行擬合（圖6（B））后得到證實(shí)。

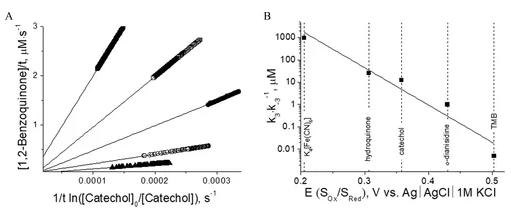

圖6.（A）Walker-Schmidt圖中的完整動(dòng)力學(xué)曲線。[H2O2]0 ＝ 2 mM。[兒茶酚]0：■，20 mM；□，10 mM；●，5 mM；○，2 mM；▲，1 nM, 0.052 nM納米酶，檸檬酸磷酸鹽緩沖液，pH 5.0，室溫。（B）k3 / k–3根據(jù)該方案，產(chǎn)物釋放緩慢，曲線是底物氧化還原電位的函數(shù)。

  同時(shí)，作者對(duì)人工過(guò)氧化物酶的選擇性進(jìn)行了研究（圖7），發(fā)現(xiàn)其對(duì)過(guò)氧化物具有催化特異性。同時(shí)，理論上納米酶的雙分子速率常數(shù)達(dá)到了天然酶的數(shù)百倍。作者認(rèn)為這可能與納米酶具有更均勻的反應(yīng)表面，避免了旋轉(zhuǎn)對(duì)擴(kuò)散控制速率的影響有關(guān)。

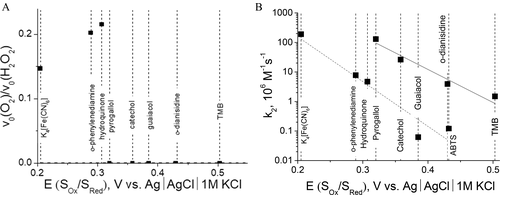

圖7.（A）納米酶“人工過(guò)氧化物酶”的選擇性（氧化酶對(duì)過(guò)氧化物酶的活性）。過(guò)氧化物酶樣（[H2O2] = 0.2 mM）和氧化酶樣（[O2 ] ≈ 0.2 mM）活性。（B）H2O2與納米酶-底物復(fù)合物相互作用的雙分子速率常數(shù)，是底物氧化還原電位的函數(shù)。

  作者認(rèn)為，催化合成的普魯士藍(lán)納米粒子具有與真正的生物酶無(wú)異、甚至更優(yōu)秀的催化性能，同時(shí)具備更好的儲(chǔ)存穩(wěn)定性。該研究成果有望在生物技術(shù)和分析科學(xué)中替代天然/重組過(guò)氧化物酶發(fā)揮作用。

西安pg電子官方生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點(diǎn)、納米顆粒、空穴傳輸材料、納米晶、化學(xué)試劑、光電化學(xué)品、有機(jī)光電和半導(dǎo)體材料、材料中間體、酶制劑、酶底物、定制類(lèi)納米管、定制氮化物、普魯士藍(lán)定制等一系列產(chǎn)品。

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

中空介孔普魯士藍(lán)納米粒(HPBs)

氧化石墨烯/普魯士藍(lán)-鈀/聚吡咯納米復(fù)合材料

氧化石墨烯/普魯士藍(lán)納米顆粒復(fù)合材料

氧化石墨烯/普魯士藍(lán)-殼聚糖納米復(fù)合物

氧化石墨烯/普魯士藍(lán)/氨基苝四甲酸納米復(fù)合物

氧化石墨烯/普魯士藍(lán)/氨基苝四甲酸復(fù)合物(GO/PB/PTC-NH2)

氧化石墨烯(RGO)/普魯士藍(lán)復(fù)合材料(RGOPC)

鋅摻雜的普魯士藍(lán)納米顆粒

微/納米多孔普魯士藍(lán)/金復(fù)合材料

透明質(zhì)酸修飾的普魯士藍(lán)納米粒子

銅鎳鈷多金屬普魯士藍(lán)類(lèi)化合物

碳納米管-離子液體/聚苯胺-普魯士藍(lán)-普魯士藍(lán)氧化酶復(fù)合材料

碳納米管/普魯士藍(lán)(MWCNTs/PB)納米復(fù)合材料

水凝膠基普魯士藍(lán)納米復(fù)合材料

水滑石負(fù)載了普魯士藍(lán)的復(fù)合納米材料

雙金屬普魯士藍(lán)類(lèi)似物(PBA)

雙金屬PBA普魯士藍(lán)納米復(fù)合材料

石墨烯-普魯士藍(lán)-金納米(rGO/PB/AuNPs)復(fù)合材料

石墨烯/亞甲基藍(lán)/普魯士藍(lán)復(fù)合膜

石墨烯/普魯士藍(lán)類(lèi)配合物復(fù)合氣凝膠

石墨烯/普魯士藍(lán)/殼聚糖復(fù)合薄膜

三維有序多孔碳/普魯士藍(lán)納米復(fù)合材料

三維石墨烯復(fù)合普魯士藍(lán)材料

三維石墨烯/普魯士藍(lán)(rGO/PB)

氰根橋聯(lián)稀土-六氰合鐵(鈷)雜化型普魯士藍(lán)類(lèi)配合物

氰根橋聯(lián)雙核普魯士藍(lán)配合物

氰根橋聯(lián)的雜化型普魯士藍(lán)類(lèi)配合物

嵌段共聚物/普魯土藍(lán)納米復(fù)合材料

普魯士藍(lán)-氧化石墨烯復(fù)合薄膜

普魯士藍(lán)衍生的FeOOH/生物質(zhì)秸稈復(fù)合材料

普魯士藍(lán)修飾的氧化鐵納米粒子

普魯士藍(lán)修飾的鐵蛋白納米顆粒

普魯士藍(lán)修飾玻碳電極

普魯士藍(lán)鐵基合金納米復(fù)合材料空心球納米復(fù)合材料

普魯士藍(lán)納米立方體-石墨烯復(fù)合材料。

普魯士藍(lán)納米立方體/氮摻雜多孔碳復(fù)合材料(PB/NPC-600)

普魯士藍(lán)納米空心橄欖

普魯士藍(lán)納米顆粒(PBNPs)

普魯士藍(lán)納米晶的石墨烯復(fù)合材料

普魯士藍(lán)粒子納米復(fù)合材料

普魯士藍(lán)立方塊/二硫化鉬納米復(fù)合材料

普魯士藍(lán)立方塊(PBNC)/二硫化鉬納米復(fù)合材料

普魯士藍(lán)類(lèi)配合物三元復(fù)合電極

普魯士藍(lán)類(lèi)配合物Cu3[Fe(CN)6]2·11.6H2O

普魯士藍(lán)類(lèi)配合物/碳復(fù)合材料

普魯士藍(lán)類(lèi)配合物/鉑/碳材料

普魯士藍(lán)類(lèi)納米配合物

普魯士藍(lán)-殼聚糖(PB-CS)膜

普魯士藍(lán)-聚多巴胺-納米鉑多層納米復(fù)和材料

普魯士藍(lán)—聚-4-乙烯吡啶—碳納米管(PB/P4VP-g-MWCNTs)復(fù)合物

普魯士藍(lán)-金納米復(fù)合材料(PB-Au)

普魯士藍(lán)負(fù)載多孔陶瓷復(fù)合材料

普魯士藍(lán)—二氧化鈦納米管復(fù)合材料

普魯士藍(lán)-二氧化硅-石墨烯新型納米材料

普魯士藍(lán)-多壁碳納米管(PB-MWCNTs)

普魯士藍(lán)的納米立方體

普魯士藍(lán)-鉑(PB-Pt)復(fù)合材料

普魯士藍(lán)@二氧化錳納米復(fù)合材料

普魯士藍(lán)/銀納米線

普魯士藍(lán)/氧化石墨復(fù)合材料(PB/GO)

普魯士藍(lán)/氧化鋯復(fù)合材料

普魯士藍(lán)/碳微球/聚吡咯復(fù)合電極材料

普魯士藍(lán)/碳納米管海綿

普魯士藍(lán)/石墨烯納米復(fù)合材料

普魯士藍(lán)/石墨烯/碳纖維復(fù)合材料(PB/GN/CFs)

普魯士藍(lán)/石墨烯/硫復(fù)合材料

普魯士藍(lán)/殼聚糖/碳納米管復(fù)合材料

普魯士藍(lán)/還原氧化石墨烯復(fù)合材料

普魯士藍(lán)/硅納米線

普魯士藍(lán)/二氧化錳納米復(fù)合材料(PB-MnO_2@PDA@Ce6)

zl 05.14
