不同基材對大孔聚苯乙烯材料的影響（技術(shù)資料）
西安pg電子官方生物科技有限公司主要從事研發(fā)、生產(chǎn)、銷售半導(dǎo)體晶體材料、高純度金屬材料、非金屬材料及激光系列產(chǎn)品，擁有一支精干的研究團(tuán)隊是專門為研院所、高校、醫(yī)療、工礦企業(yè)和其他高科技領(lǐng)域提供各類高純度材料與儀器設(shè)備的高新技術(shù)公司。
不同基材對微球布控的影響
對于多孔結(jié)構(gòu)的制備來說，模板的排列以及堆積的結(jié)構(gòu)，對于產(chǎn)物有至關(guān)重
要的影響。由于不同的基材對微球布控有著**的影響，所以本實驗中選擇了對
苯二甲酸乙二醇酯(PET)，聚丙烯(PP)，表面改性PET,載玻片和聚氯乙烯(PVC)
5種材料作為微球布控的基材。

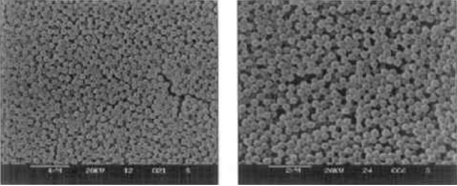

微球布控于PET膜時的SEM圖(乳液濃度為lmol/L)

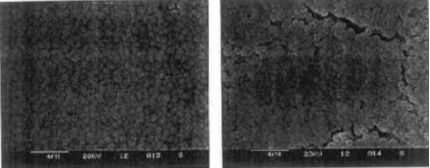

微球布控于PP膜時的SEM圖(乳液濃度為1mol/L)

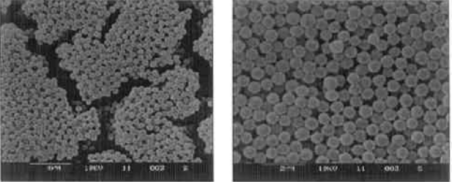

微球布控于表面改性PET膜時的SEM圖(乳液濃度為1mol/L)

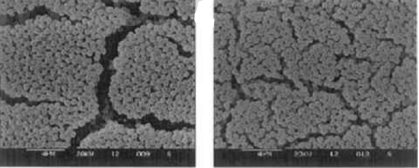

徼球布控于載玻片時的S圖(乳液濃度為lmol/L)

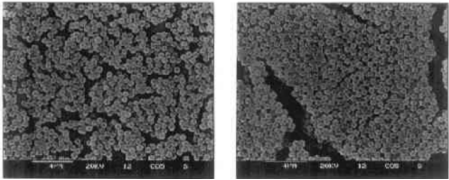

微球布控于PVC膜時的SEM圖(乳液濃度為1nol/L)
結(jié)果分析：從掃描電鏡圖片來看，除PVC膜外，模板在其他基材上的布控情況差別不大，表面改性的PET膜上小球布控的均勻性較好。微球在PVC膜上堆積非常緊密，由于相互擠壓微球已經(jīng)明顯變形，我們認(rèn)為造成這種現(xiàn)象的原因是由于微球乳液的溶劑(乙酸丁酯)同PVC膜強(qiáng)烈的相互作用所造成的。溶劑能夠快速地滲透過PVC膜，同時由于微球的化學(xué)成分是馬來酸酐與醋酸乙烯酯的共聚物，其為柔性顆粒，會造成微球的緊密堆積并引起有明顯的變形。除PVC膜以外別的基材同溶劑的相互作用較小，溶劑很少或者不能滲透過膜或者載玻片，溶劑慢慢地?fù)]發(fā)掉，所以不會造成微球的密堆積從而導(dǎo)致變形。
產(chǎn)品供應(yīng)列表：
聚甲基丙烯酯甲酯微球 | 西安pg電子官方 | 1-2周 |
生物素-聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
功能化聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
鏈酶親和素聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
牛血清白蛋白聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
PLGA Beads聚乳酸-羥基乙酸共聚物微球 | 西安pg電子官方 | 1-2周 |
PMMA Beads聚甲基丙烯酸甲酯(PMMA)微球 | 西安pg電子官方 | 1-2周 |
單分散聚苯乙烯微球系列 | 西安pg電子官方 | 1-2周 |
聚苯乙烯微球0.05μm-22μm | 西安pg電子官方 | 1-2周 |
氨基聚苯乙烯微球0.05μm-22μm | 西安pg電子官方 | 1-2周 |
羧基聚苯乙烯微球0.05μm-22μm | 西安pg電子官方 | 1-2周 |
大孔交聯(lián)聚苯乙烯微球系列 | 西安pg電子官方 | 1-2周 |
交聯(lián)聚苯乙烯微球4μm-22 μm | 西安pg電子官方 | 1-2周 |
羧基交聯(lián)聚苯乙烯微球4μm-22 μm | 西安pg電子官方 | 1-2周 |
氨基交聯(lián)聚苯乙烯微球4μm-22 μm | 西安pg電子官方 | 1-2周 |
發(fā)紅光的聚苯乙烯熒光微球較大激發(fā)波長620 nm | 西安pg電子官方 | 1-2周 |
發(fā)紅光的聚苯乙烯熒光微球較大發(fā)射波長680 nm | 西安pg電子官方 | 1-2周 |
發(fā)紅光的聚苯乙烯熒光微球1.0μm->5.0μm | 西安pg電子官方 | 1-2周 |
發(fā)橙色光的聚苯乙烯熒光微球較大激發(fā)波長540 nm | 西安pg電子官方 | 1-2周 |
發(fā)橙色光的聚苯乙烯熒光微球較大發(fā)射波長580 nm | 西安pg電子官方 | 1-2周 |
發(fā)綠色光的聚苯乙烯熒光微球443 nm/505 nm | 西安pg電子官方 | 1-2周 |
發(fā)紅色光氨基聚苯乙烯熒光微球 | 西安pg電子官方 | 1-2周 |
發(fā)橙色光氨基聚苯乙烯熒光微球 | 西安pg電子官方 | 1-2周 |
發(fā)綠色光氨基聚苯乙烯熒光微球 | 西安pg電子官方 | 1-2周 |
發(fā)紅色羧基聚苯乙烯熒光微球 620 nm | 西安pg電子官方 | 1-2周 |
發(fā)橙色羧基聚苯乙烯熒光微球488 nm | 西安pg電子官方 | 1-2周 |
發(fā)綠色羧基聚苯乙烯熒光微球443 nm | 西安pg電子官方 | 1-2周 |
磁性γ-Fe2O3/聚苯乙烯復(fù)合微球 | 西安pg電子官方 | 1-2周 |
微米級單分散聚苯乙烯磁性復(fù)合微球 | 西安pg電子官方 | 1-2周 |
含F(xiàn)e3O4的磁性聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯納米微膠囊及磁性復(fù)合空心微球 | 西安pg電子官方 | 1-2周 |
聚N-乙烯基吡咯烷酮接枝聚苯乙烯聚合制備納米微膠囊 | 西安pg電子官方 | 1-2周 |
聚N-乙烯基吡咯烷酮和聚苯乙烯 | 西安pg電子官方 | 1-2周 |
聚苯乙烯核/殼結(jié)構(gòu)磁性高分子復(fù)合微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯為基的功能復(fù)合納米微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯/ Fe3O4磁性高分子復(fù)合微球 | 西安pg電子官方 | 1-2周 |
聚合離子修飾的聚苯乙烯磁性復(fù)合微球 | 西安pg電子官方 | 1-2周 |
多級微納米結(jié)構(gòu)聚苯乙烯基復(fù)合微球 | 西安pg電子官方 | 1-2周 |
Fe3O4-聚苯乙烯復(fù)合磁性微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯(PS)包裹Fe3O4磁性納復(fù)合微球 | 西安pg電子官方 | 1-2周 |
表面配位有稀土離子的磁性聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯分散聚合磁性聚合物微球 | 西安pg電子官方 | 1-2周 |
單分散Fe_3O_4/聚苯乙烯復(fù)合微球 | 西安pg電子官方 | 1-2周 |
性超順磁性Fe_3O_4/聚苯乙烯復(fù)合微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯基復(fù)合微球磁性乳液 | 西安pg電子官方 | 1-2周 |
磁性聚苯乙烯復(fù)合微球 | 西安pg電子官方 | 1-2周 |
Fe3O4/聚苯乙烯-丙烯酸磁性微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯磁性微球的羧基化修飾 | 西安pg電子官方 | 1-2周 |
Fe3O4 外殼為聚苯乙烯的復(fù)合微球 | 西安pg電子官方 | 1-2周 |
核殼型聚苯乙烯磁性微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯(PS)復(fù)合空心微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯/聚乳酸/Fe3O4納米復(fù)合微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯/二氧化硅復(fù)合微球 | 西安pg電子官方 | 1-2周 |
單分散性大孔聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
高分子聚苯乙烯納米復(fù)合微球 | 西安pg電子官方 | 1-2周 |
磺化聚苯乙烯微球四氧化三鐵磁性空心雜化微球磁性雜化微球 | 西安pg電子官方 | 1-2周 |
不同粒徑大小的聚苯乙烯等有機(jī)微球 | 西安pg電子官方 | 1-2周 |
Fe_3O_4-聚苯乙烯復(fù)合磁性微球 | 西安pg電子官方 | 1-2周 |
聚乙二醇改性FeO聚苯乙烯復(fù)合磁性微球 | 西安pg電子官方 | 1-2周 |
Y型表面活性劑改性磁性Fe_3O_4/聚苯乙烯復(fù)合微球 | 西安pg電子官方 | 1-2周 |
羧基化的聚苯乙烯(PS)包覆Fe304磁性納米微球 | 西安pg電子官方 | 1-2周 |
羧基聚苯乙烯磁性微球復(fù)合微球 | 西安pg電子官方 | 1-2周 |
氨基聚苯乙烯磁性微球復(fù)合微球 | 西安pg電子官方 | 1-2周 |
(CdS)納米粒子簇和四氧化三鐵/聚苯乙烯(Fe_3O_4/PS)磁性復(fù)合納米棒 | 西安pg電子官方 | 1-2周 |
鎳/聚苯乙烯/二氧化鈦(Ni/PSt/TiO_2)無機(jī)-有機(jī)結(jié)構(gòu)的多層核-殼復(fù)合微球 | 西安pg電子官方 | 1-2周 |
1.2μm聚苯乙烯微球 | 西安pg電子官方 | 1-2周 |
Fe_3O_/聚苯乙烯中空微球磁性復(fù)合微粒 | 西安pg電子官方 | 1-2周 |
PS/Fe3O4磁性高分子微球 | 西安pg電子官方 | 1-2周 |
氧化硅/聚苯乙烯磁性納米復(fù)合微球 | 西安pg電子官方 | 1-2周 |
羰基鐵粉/聚苯乙烯磁性高分子微球 | 西安pg電子官方 | 1-2周 |
Fe3O4納米粒子包覆聚苯乙烯磁性微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯磁性納米晶體/聚合物復(fù)合微球 | 西安pg電子官方 | 1-2周 |
聚(苯乙烯-甲基丙烯酸)復(fù)合磁性微球 | 西安pg電子官方 | 1-2周 |
聚苯乙烯-丙烯酸磁性高分子微球 | 西安pg電子官方 | 1-2周 |
溫馨提示：西安pg電子官方生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體.
pg電子官方微信公眾號
官方微信
庫存查詢
