黃色三氧化鎢空心球|WO3空心球半導(dǎo)體材料

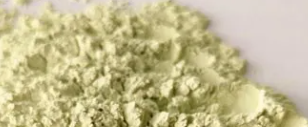

黃色氧化鎢空心球就是三氧化鎢空心球或WO3空心球，具有內(nèi)外兩個(gè)表面，是一種無(wú)毒且禁帶寬度窄（2.4-2.8eV）的半導(dǎo)體材料

黃色氧化鎢空心球能夠?qū)φ凵溥M(jìn)入內(nèi)部的光通過(guò)反射進(jìn)行多次利用而具有應(yīng)用，可以作為催化劑用于可見(jiàn)光催化反應(yīng)中對(duì)污水中的有機(jī)物進(jìn)行催化降解。WO3空心球的光催化性能可以通過(guò)降解羅丹明B溶液來(lái)表征。

WO3空心球的光催化性能測(cè)試

稱取0.07g催化劑加人100mL質(zhì)量濃度為10mg/L的羅丹明B溶液中，并加人2mL質(zhì)量分?jǐn)?shù)為30%的H2O2，在磁力攪拌下置于暗處1h后開(kāi)始光照（光源為160W自鎮(zhèn)流熒光髙壓汞燈），間隔20min取樣5mL，并于4000r/min條件下離心20min，取上層清液，采用紫外可見(jiàn)分光光度計(jì)進(jìn)行分析。

WO3空心球的制備

如何制備WO3空心球？很多學(xué)者制備空心形貌的氧化鎢都是采用水熱法，該法所需溫度較高。也有部分學(xué)者采用可以在較低溫度下實(shí)現(xiàn)WO3空心球制備的模板法（以磺化苯乙烯微球（SPS）為模板、氯化鎢為鎢源），該方法可以提高WO3催化劑對(duì)光源的利用率，從而降低催化劑成本。

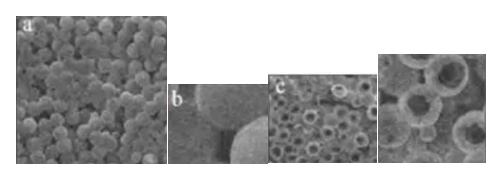

稱取0.50g磺化聚苯乙烯微球，超聲使其分散于100mL無(wú)水乙醇中，向此膠體溶液中加人1.00g WCl6，膠體溶液由白色變?yōu)辄S色，待WCl6完全溶解后，將25mL去離子水緩慢加入其中，溶液變?yōu)樯钏{(lán)色，將體系于70℃水浴中機(jī)械攪拌反應(yīng)24h，冷卻至室溫，離心并用去離子水多次洗滌，60℃烘干，然后置于馬弗爐中進(jìn)行熱處理，得到了黃色氧化鎢空心球。

本文部分來(lái)資料源于網(wǎng)路

wyf 06.02
