斜塔[6]芳烴功能化金納米粒子(CLT6-AuNPs)的綠色合成-UDP糖丨MOF丨金屬有機框架丨聚集誘導發(fā)光丨熒光標記推薦西安pg電子官方生物

久精品免费观看国产33,精品国产电影在线看免,在线观看aⅴ免费,久久99久久久一本精品

您當前所在位置：首頁 > 宣傳資料 > 特殊定制

產(chǎn)品分類

斜塔[6]芳烴功能化金納米粒子(CLT6-AuNPs)的綠色合成

發(fā)布時間：2021-06-02 作者：axc 分享到：

金納米粒子（AuNPs）由于其獨特理化性質(zhì)，在催化、傳感、檢測、生物醫(yī)學、電子等領(lǐng)域得到了廣泛應(yīng)用。然而，這些應(yīng)用領(lǐng)域的快速發(fā)展也對AuNPs的穩(wěn)定性和功能性提出了更高的要求，如對污染物和生物受體的特異性識別能力。表面改性已成為一種普遍**的策略。近年來，改性劑——水溶性超分子大環(huán)因其**的穩(wěn)定性和獨特的主客體識別能力而備受關(guān)注，如本文中的斜塔[6]芳烴（LT6）。

強而快的化學還原已成為合成的主流策略，但大多數(shù)還原劑不僅占據(jù)了AuNPs的催化活性位點，還引入了生物毒性，阻礙了其在生物醫(yī)學中的應(yīng)用。近年來，在不添加還原劑的條件下，通過水熱法制備了幾種水溶性超分子大環(huán)功能化AuNPs。但由于不明確的還原機制和苛刻的反應(yīng)條件，限制了AuNPs的大規(guī)模生產(chǎn)和應(yīng)用。

基于以上研究背景，采用一種無需外加能量和還原劑的合成方法合成出了CLT6功能化的金納米顆粒AuNPs（CLT6-AuNPs），用于檢測敵草快除草劑。由于CLT6的空腔結(jié)構(gòu)，粒徑可控的CLT6-AuNPs在敵草快的無標記檢測中表現(xiàn)出良好的穩(wěn)定性和主客體識別能力。CLT6-AuNPs的合成與表征：

作者采用一種簡便的方法合成AuNPs，僅將CLT6:HAuCl4 = 1:1在水中混合24h，溶液變?yōu)榫萍t色，得到CLT6-AuNPs（方案1）。在圖1中，XRD實驗證實：CLT6-AuNPs的衍射峰對應(yīng)于面心立方Au。HR-TEM顯示：相鄰平面的距離與Au（111）平面（2.35?）的距離相匹配，證明了CLT6-AuNPs已被成功制備。FT-IR中，觀察到了O?Au配位鍵和Au的特征譜帶(?COO?：1654和1407cm-1)。此外，通過調(diào)節(jié)CLT6與HAuCl4的摩爾比可控制CLT6-AuNPs的粒徑，同時，CLT6-AuNPs的表面等離子體共振（SPR）從539 nm藍移到518 nm。因此，在無需外加還原劑的條件下，通過一步合成策略成功制備了尺寸可調(diào)的CLT6-AuNPs。

。

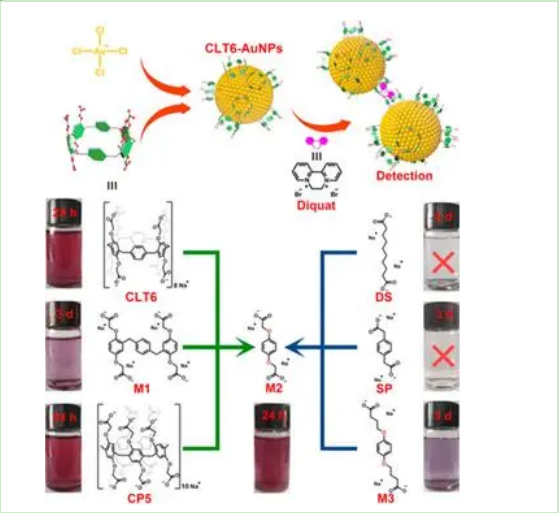

方案1 CLT6-AuNPs用于檢測敵草快的示意圖，并在一系列對照化合物的協(xié)助下證明了CLT6在AuNP合成中的還原機制。

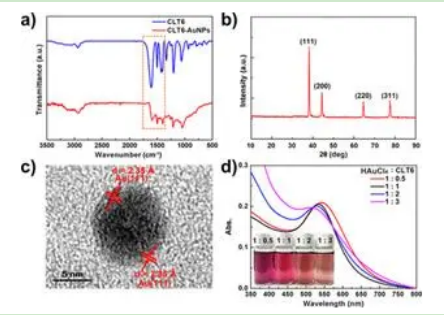

圖1 (a)CLT6和CLT6-AuNPs的FT-IR光譜；(b)XRD圖譜；(c)CLT6-AuNPs的HR-TEM圖像；(d)從不同比例的HAuCl4和CLT6獲得的CLT6-AuNPs的紫外-可見光譜和照片[HAuCl4] = 0.25 mM。

最后，作者進一步驗證了CLT6-AuNPs的主客體性質(zhì)，并證明了對有毒農(nóng)藥敵草快的無標記檢測。**，1H NMR和紫外?可見光譜表明，CLT6在水中可與敵草枯形成穩(wěn)定的2:1絡(luò)合物。然后，在加入敵草快后，CLT6-敵草快在主?客體相互作用的驅(qū)動下相互聚集，導致SPR峰逐漸紅移和吸光度降低（圖4c）。此外，CLT6-AuNPs的**吸收峰處的吸光度與敵草快濃度之間存在很強的線性關(guān)系（1?8μM），說明敵草快檢測的可行性和準確性（圖4d）。這些結(jié)果表明CLT6-AuNPs延續(xù)了CLT6的主客體性質(zhì)。
