探究不同影響因素對(duì)氧化石墨烯-釩酸鉍（BiVO4-rGO）催化抗菌劑的影響

西安pg電子官方生物提供鉍基光催化材料、鉍基耦合半導(dǎo)體光催化劑、金屬摻雜鉍基光催化劑以及鉍基光催化劑等等產(chǎn)品

我們選用革蘭氏陰性菌大腸桿菌和革蘭氏陽(yáng)性菌金黃色葡萄球菌作為目標(biāo)細(xì)菌，研究了GO和BiVO4協(xié)同抗菌作用，發(fā)現(xiàn)純GO和純BiVO4均具有一定的抗菌性，當(dāng)合成 BiVO4-rGO復(fù)合抗菌劑時(shí)，光催化抗菌活性大大增加，說明，利用GO作為 BiVO4的支撐基底能的增加釩酸鉍顆粒的抗菌能力。我們選擇兩種細(xì)菌大腸桿菌（Escherichia coli）和金黃色葡萄球菌（Staphylococcus aureus）考察GO-BiVO4的滅菌性能。

①當(dāng)BiVO4與GO的質(zhì)量比為300，是好的配比方案，對(duì)兩種細(xì)菌均具有高的滅菌率

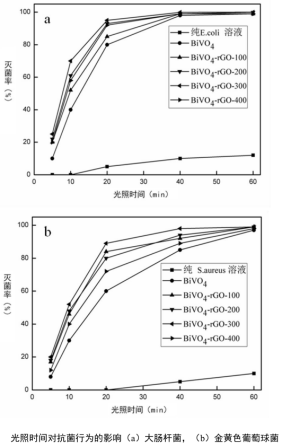

②BiVO4-rGO-m的抗菌性能對(duì)時(shí)間具有依耐性， 這主要是因?yàn)楣獯呋�抗菌劑在光照下可以持續(xù)產(chǎn)生用于滅菌的活性氧基團(tuán)， 而不會(huì)隨時(shí)間的增加發(fā)生衰減。如下圖所示（光照到20min時(shí)，BiVO4-rGO-300使95%和89%的E.coli和S.aureus失去活性，40min時(shí)BiVO4-rGO-300 對(duì)E.coli和S.aureus的滅菌率達(dá)到99.9%）。

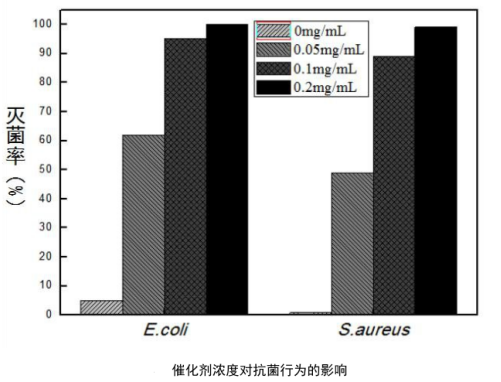

③將細(xì)菌懸浮液分別與不同濃度（0mg/mL、0.05mg/mL、0.1mg/mL、0.2mg/mL）的BiVO4-rGO-300接觸，在可見光下照射20min，

光催化劑BiVO4-rGO的表征

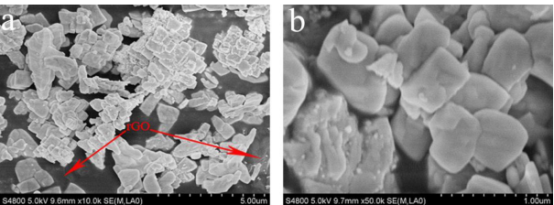

BiVO4-rGO的電鏡（SEM）圖譜

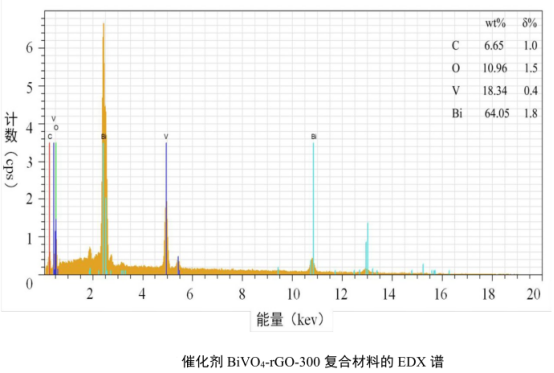

 BiVO4-rGO的EDX結(jié)果分析

 西安pg電子官方生物供應(yīng)相關(guān)產(chǎn)品目錄

可見光催化劑BiOIO3/BiOBr

可見光催化劑AgI/CdMoO4

Ag/AgCl/鈦酸鹽復(fù)合材料

層狀結(jié)構(gòu)光催化材料BiOC1

磷酸鉍(BiPO4)光催化材料

CaBiO2Cl鉍基氧鹵化合物粉體

SrBiO2Cl鉍基氧鹵化合物粉體

BaBiO2Cl鉍基氧鹵化合物粉體

Bi2Te3基塊體材料

超薄Bi4O5Br2納米片光催化劑

BiOAc的鉍基光催化劑

Bi5O7I鉍基光催化劑

Bi5O7Br鉍基光催化劑

以Bi2O3為Bi源的鉍基光催化劑

鉍基光催化劑BiOBr復(fù)合光催化劑

鉍基光催化劑Sb2O3復(fù)合光催化劑

鉍基光催化劑BiOBr復(fù)合光催化劑

BiOIO3復(fù)合材料

RGO/BiOIO3復(fù)合材料

BiOC1-TiO2納米材料

BiOI-TiO2納米材料

GO/Ag/BiOBr復(fù)合光催化材料

GO/Ag/BiOI復(fù)合光催化材料

BiOCl/TiO_2納米復(fù)合陣列

BiOI/TiO_2納米復(fù)合陣列

Ag/BiVO4鉍基復(fù)合光催化材料

Bi2S3/BiOCl復(fù)合材料

Bi2S3/BiOBr復(fù)合材料

Bi2S3/BiOI復(fù)合材料

BiOCl/Bi2O2CO3鉍系化合物光催化材料

BiOBr/Bi2O2CO3鉍系化合物光催化材料

BiOI/Bi2O2CO3鉍系化合物光催化材料

BiOF電極材料

BiOCl電極材料

BiOF電極材料

Bi2Ti4O11鈦酸鉍材料

Bi12TiO20鈦酸鉍材料

Bi20TiO32鈦酸鉍材料

Bi2WO6鈦酸鉍晶體材料

NaBiO3堿金屬鉍酸鹽

Bi4NbO8C1鉍基光催化材料

NaBiO3鉍基光催化材料

溫馨提示：西安pg電子官方生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體（axc2020.06）
