類水滑石(LDH)是一類二維層狀納米材料，因其片層攜帶正電荷，近年來被廣泛用于固定帶負(fù)電荷的生物分子制備相應(yīng)的納米雜化物。另外，相比于其他無機(jī)基體，LDH擁有多功能的物理和化學(xué)性能，例如豐富的化學(xué)成分，可調(diào)的結(jié)構(gòu)特性以及制備變量，這些固有的**性能使得LDH成為一種**的主體結(jié)構(gòu)來固定分子。大量基于LDH的電化學(xué)傳感器已經(jīng)研究，表現(xiàn)出了**的靈敏度以及低的米氏常數(shù)。為了提高LDH的電化學(xué)催化性能，研究者將其剝離成類水滑石納米片(LDHNS)，因而提高了其比表面積，充分暴露了其催化位點(diǎn)，提高了其電化學(xué)催化性能。但剝離狀態(tài)的LDHNS在水介質(zhì)中很容易聚集恢復(fù)成LDH大塊的狀態(tài)，只能以膠體溶液的形式使用，大大限制了LDH的在電化學(xué)領(lǐng)域的縱深發(fā)展。
為了解決以上材料單獨(dú)使用時(shí)存在的缺陷，本文通過在CoAl-LDHNS上原位生長ZIF-67，制備Co-Al ELDH@ZIF-67納米復(fù)合物，采用該復(fù)合物對GCE進(jìn)行修飾，充分發(fā)揮CoAl-LDHNS和ZIF-67作為修飾電極材料的協(xié)同作用
一種類水滑石納米片@ZIF-67復(fù)合材料修飾電極的制備方法，其特征在于包括以下具體步驟：
(a)CoAl-LDHNS的制備
將二價(jià)金屬鹽Co(NO3)2·6H2O和三價(jià)金屬鹽Al(NO3)3·9H2O按一定的摩爾比溶于一定體積的甲酰胺中，總金屬離子濃度為0.03mol/L，再用適量0.1mol/L NaOH溶液滴定，將溶液的pH調(diào)節(jié)至8.5，將得到的CoAl-LDHNS膠體溶液離心洗滌后得CoAl-LDHNS，備用；
(b)CoAl-LDHNS@ZIF-67的制備
稱取1.83g步驟(a)中所得CoAl-LDHNS，置于盛有一定體積甲酰胺的燒杯中，超聲4h得分散液A，再稱取0.75g的二甲基咪唑溶于相同體積的甲酰胺中得溶液B，在攪拌條件下，將溶液B按一定的速度勻速滴入上述分散液A中，反應(yīng)液在50℃水浴條件下反應(yīng)24h，再室溫老化24h，5000rpm離心10min后，用去離子水和乙醇洗滌數(shù)次，在60℃干燥過夜，得CoAl-LDHNS@ZIF-67復(fù)合材料；

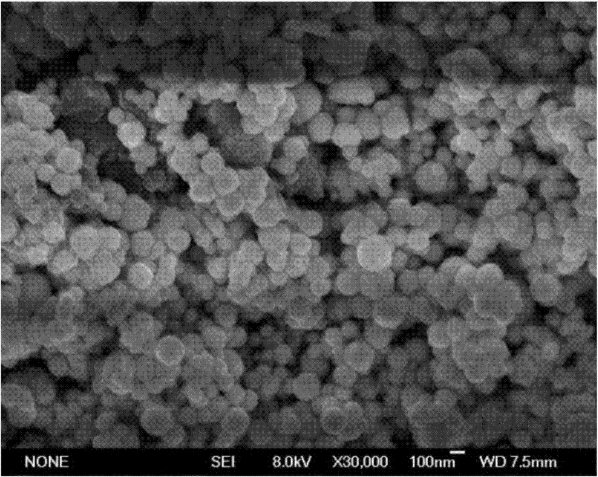

(c)CoAl-LDHNS@ZIF-67復(fù)合材料修飾GCE的制備
將基底電極打磨拋光成鏡面，再用超純水超聲清洗，室溫自然干燥后得處理好的GCE；將步驟(b)制備得到的CoAl-LDHNS@ZIF-67復(fù)合材料超聲分散于去離子水中，制備濃度為1mg/mL的分散液，取2～20μL該分散液滴涂在步驟(c)中處理好的GCE表面，室溫自然干燥后即得CoAl-LDHNS@ZIF-67復(fù)合膜修飾GCE；
西安pg電子官方生物供應(yīng)類水滑石納米片(氫氧化物)產(chǎn)品：
溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途
pg電子官方微信公眾號(hào)
官方微信
庫存查詢
