明膠包裹金納米棒(AuNRs-gelatin)的制備及實(shí)驗(yàn)分析-UDP糖丨MOF丨金屬有機(jī)框架丨聚集誘導(dǎo)發(fā)光丨熒光標(biāo)記推薦西安pg電子官方生物

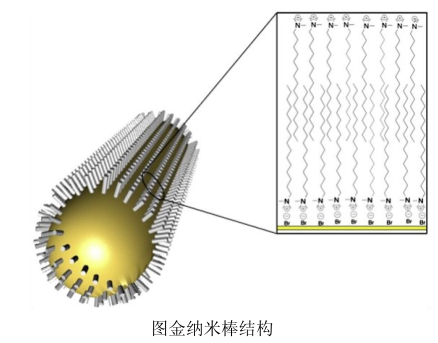

金納米棒是一種具有特殊光學(xué)性質(zhì)的各向異性的貴金屬納米顆粒，在光學(xué)、電學(xué)、生物化學(xué)傳感器和成像、以及納米材料組裝等方面都有著潛在的應(yīng)用價(jià)值。在生物化學(xué)和醫(yī)學(xué)領(lǐng)域應(yīng)用，都要求納米粒子具有良好的生物相容性和膠體穩(wěn)定性，種子生長法制備的金納米棒表面覆蓋一層2nm左右的 CTAB 雙分子層，作為金納米棒的穩(wěn)定劑和保護(hù)劑，然而溶液中游離的 CTAB 具有高*性，會(huì)干擾生物實(shí)驗(yàn)，阻礙納米棒與生物分子的偶聯(lián)。另外， CTAB 包裹的金納米棒在高溫、高離子強(qiáng)度和強(qiáng)酸、強(qiáng)堿環(huán)境中都極不穩(wěn)定，因此改進(jìn)金納米棒的生物相容性，以及尋求生物相容性更好、更加穩(wěn)定的穩(wěn)定劑已經(jīng)成為金納米棒應(yīng)用在生物領(lǐng)域必須解決的關(guān)鍵問題。

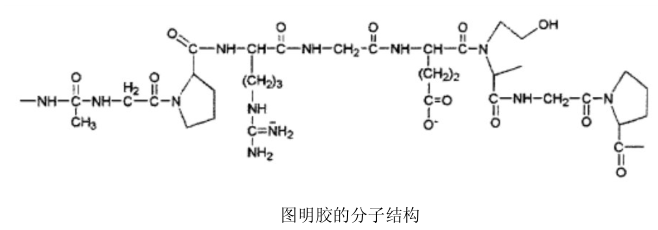

明膠（gelatin）是一種半透明狀無味的脆性固體，是從多種動(dòng)物副產(chǎn)品中提煉的膠原經(jīng)過不可逆的轉(zhuǎn)化而得到的變性產(chǎn)物。明膠是由18種氨基酸和多肽交聯(lián)形成的聚合物，其成分中氨基酸超過76%。按照其制備的方法不同可以分為堿法明膠和酸法明膠。明膠不溶于有機(jī)溶劑，也不能溶于冷水，但溫水可以使之溶解。明膠分子結(jié)構(gòu)上含有大量的-COOH、-NH2和-OH（明膠分子結(jié)構(gòu)如圖），這也就使得明膠具有良好的親水性，易于對其進(jìn)行改性。

我們利用天然高分子明膠表面豐富的官能團(tuán)，包裹改性金納米棒，既提高了金納米棒的生物相容性，同時(shí)明膠分子大量的親水基團(tuán)，又可以**的提高金納米棒在溶液中的穩(wěn)定性。豐富了金納米棒在生物醫(yī)藥和生物傳感等領(lǐng)域的應(yīng)用。

明膠包裹金納米棒的制備

步驟一：將上步合成的金納米棒溶液與 10mg/L 明膠溶液以體積比 10： 1 進(jìn)行混合，將混合液轉(zhuǎn)移至燒杯中，攪拌 30min，以使明膠能夠充分包裹金納米棒。

步驟二：將**溶液以 8000r/min 轉(zhuǎn)速離心15min 去除多余明膠，如此再重復(fù)兩次， **將預(yù)制得 AuNRs-gelatin 分散在去離子水中，儲(chǔ)存于 4℃冰箱中備用。

明膠包裹前后的金納米棒的分析

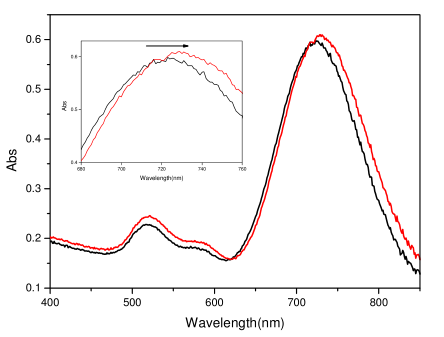

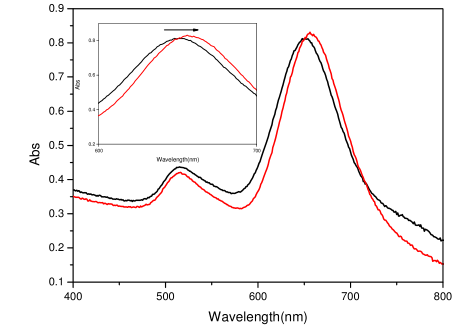

下圖為明膠包裹金納米棒前后的紫外-可見光譜對比圖，圖 a 和圖 b 中使用的金納米棒的長徑比分別為。如圖所示，經(jīng)過明膠包埋以后，金納米棒的光譜性質(zhì)變化不大，仍然具有橫向和縱向兩個(gè)特征吸收峰。明膠包裹前后，金納米棒的橫向吸收峰位置不變，而縱向吸收峰向長波方向偏移。兩種長徑比的金納米棒均如此。出現(xiàn)這種現(xiàn)象可能是由于明膠包裹金納米棒以后，金納米棒表面環(huán)境的折射率發(fā)生了改變。

我們研究表明，當(dāng)提高金納米棒周圍環(huán)境的折光指數(shù)以后，金納米棒的縱向吸收峰向長波發(fā)生移動(dòng)。如此說明，金納米棒表面確實(shí)有明膠包裹。通過Zeta電位分析發(fā)現(xiàn)，包裹前中性狀態(tài)的金納米棒的 Zeta電位為 20.7mV，而明膠包裹后的金納米棒的 Zeta 電位為-15.4mV。說明經(jīng)過多次離心，金納米棒表面的表面

已經(jīng)被明膠所覆蓋。
