石墨相氮化碳(g-C3N4) 作為一種新興的非金屬可見光催化劑得到了關(guān)注和研究。它是一種直接帶隙半導(dǎo)體，理想條件下室溫禁帶寬度為 2.7 eV 左右，因為具有與碳材料相似的層狀堆積結(jié)構(gòu)和 sp2雜化的π共軛電子能帶結(jié)構(gòu)，因此 g-C3N4被認(rèn)為是有可能代替碳材料的新型應(yīng)用功能材料,量子點的特殊結(jié)構(gòu)導(dǎo)致了它具有表面效應(yīng) 、量子尺寸效應(yīng) 、介電限域效應(yīng)和宏觀量子隧道效應(yīng) ,從而派生出與宏觀體系和微觀體系不同的低維物性 ,展現(xiàn)出許多不同于宏觀塊體材料的物理化學(xué)性質(zhì)和獨特的發(fā)光特性。
我們提供一種石墨相氮化碳量子點的制備方法，本文將g-C3N4和量子點的優(yōu)點結(jié)合起來，制備出石墨相氮化碳量子點（CNQDs）。溶液中具有熒光性質(zhì)的石墨相氮化碳量子點在給電子體或者供電子體的作用下會發(fā)生熒光猝滅，量子點的這種受到光而發(fā)生電子轉(zhuǎn)移的現(xiàn)象，使得量子點能夠在光轉(zhuǎn)換和相關(guān)應(yīng)用中發(fā)揮重要作用，可以與多種材料復(fù)合形成異質(zhì)結(jié)催化材料，具有**可觀的應(yīng)用價值。
本**是通過以下步驟來實現(xiàn)的：
1、稱取40g硫脲均勻平鋪于坩堝底部，將坩堝置于馬弗爐中高溫煅燒，煅燒溫度為500℃，升溫速率3℃/min，煅燒時間為2h，得到黃色固體（石墨相氮化碳體）；
2、黃色固體冷卻至室溫，將其研磨均勻，再次置于馬弗爐中高溫煅燒，煅燒溫度為520℃，升溫速率3℃/min，煅燒時間為2h，得到淡黃色片狀固體（石墨相氮化碳片狀）；
3、取20—100 mg上述淡黃色片狀固體加入30—50ml水或30ml濃氨水，超聲波分散5—9 h，之后取上層較均勻液體轉(zhuǎn)移到50ml聚四氟乙烯反應(yīng)釜中，在水熱溫度180—200度、水熱時間10-12 h，冷卻至室溫即可得到產(chǎn)品。
上述制備方法的石墨相氮化碳片取用量為25-35mg、水熱溫度為180度或200度、超聲波分散時間為5 h。

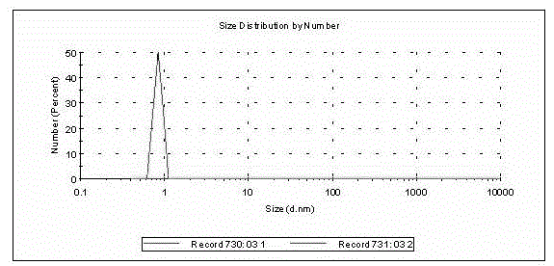

氧化石墨烯水分散液(GO-aqueous dispersion)
溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途axc
pg電子官方微信公眾號
官方微信
庫存查詢
