一種基于甲基丙烯酰氧基籠型倍半硅氧烷(MA-POSS) 的中空微球的制備方法,按照以下操作步驟:

(1) 制備甲基丙烯酰氧基籠型倍半硅氧烷穩(wěn)定的具有Pickering效應(yīng)的乳液干燥備用;

(2)采用丙酮和環(huán)己烷的混合溶液作為刻蝕劑,對(duì)干燥后的上述乳液進(jìn)行浸泡以除去聚苯乙烯核，過濾得到基于甲基丙烯酰氧基籠型倍半硅氧烷的中空微球。

對(duì)上述步驟制備甲甲基丙烯酰氧基籠型倍半硅氧烷(MA-POSS) 的補(bǔ)充說明：

步驟 (1)所述干燥為真空干燥法和冷凍干燥法。所述的真空干燥法的溫度為60"C,干燥時(shí)間為24小時(shí);所述的冷凍干燥法溫度為-55~-57C,冷凍時(shí)間為24小時(shí)。

步驟 (2)所述丙酮和環(huán)己烷的體積比為3:7 ~ 7:3。丙酮含量高,則刻蝕所需時(shí)間長，丙酮含量低,則刻蝕所需時(shí)間短。步驟 (2) 所述浸泡是在室溫下進(jìn)行的,浸泡時(shí)間為12 ~ 24h。

步驟(1)所述乳液的制備按照以下步驟:利用甲基丙烯酰氧基籠型倍半硅氧烷與共聚合單體苯乙烯(St) 在乳化劑作用下，水體系中乳化反應(yīng)得到預(yù)乳液，再通過種子乳液聚合法，在引發(fā)劑作用下聚合反應(yīng)得到具有Picker ing效應(yīng)的乳液。

所述甲基丙烯酰氧基籠型倍半硅氧烷的量為共聚合單體苯乙烯質(zhì)量的10~30% ,隨MA-POSS用量的變化,則所得中空結(jié)構(gòu)材料的殼厚也隨之變化;

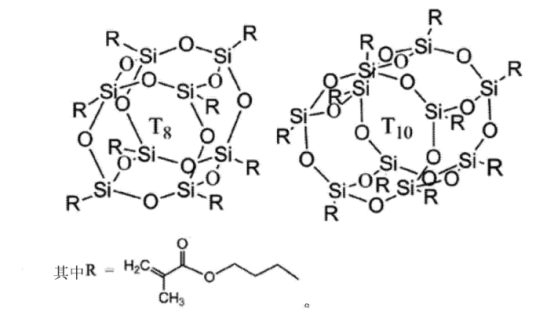

所述甲基丙烯酰氧基籠型倍半硅氧烷為具有如下結(jié)構(gòu)的化合物(分別為Tg-MA- POSS和T1o -MA-POSS)

甲基丙烯酰氧基籠型倍半硅氧烷(MA-POSS) 的表征圖譜

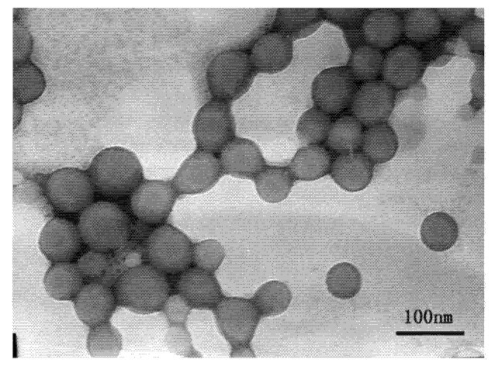

透射電子顯微鏡

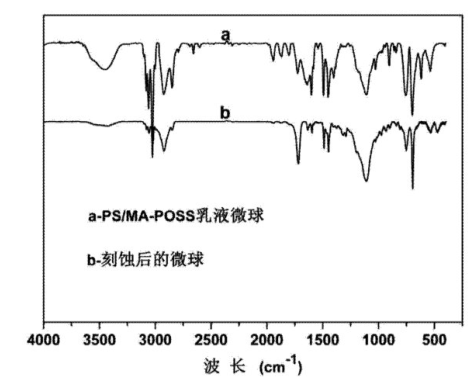

傅里葉紅外譜圖

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途axc
