近紅外二區(PbS)量子點光電探測廣泛應用于成像、通信和生物傳感等領域。市場上的光電探測器主要是基于硅材料和其他III–V族半導體材料,但是這些材料面臨著成本高,不易柔性化等問題。PbS量子點具有帶隙可調范圍寬(0.6~1.6 eV)、摩爾吸光系數高(106 M-1 cm-1),制備工藝簡單以及穩定性好等優點,因此被認為是新一代柔性光電探測器的優秀候選材料,F(xiàn)有的單層PbS量子點光電探測器面臨著漏電流大、開關比低、響應速度慢等問題。也有報道將金屬納米粒子、有機材料和石墨烯等材料與PbS量子點結合,形成雜化型光電探測器件,此類方法**地增強了器件的響應度,但也帶來了非常高的暗電流等問題,使得器件的性能無法全面提升。因此,如何克服單層PbS量子點和雜化PbS量子點光電探測器面臨的問題是一個亟待解決的問題。
PbS量子點的TEM表征圖、吸收譜、UPS、以及能級分布
紅外二區(PbS)量子點圖譜

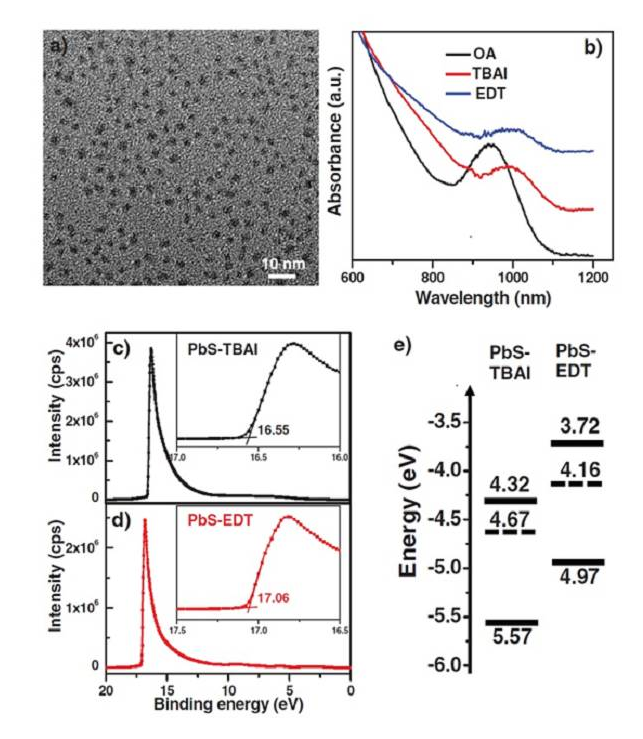

(a) 油酸修飾過的PbS量子點的TEM圖;
(b) 原始油酸修飾的PbS量子點、PbS-TBAI量子點和PbS-EDT量子點的吸收譜;
(c) PbS-TBAI量子點薄膜的紫外光電子能譜(UPS),插圖為二次電子截止區放大圖;
(d) PbS-EDT量子點薄膜的紫外光電子能譜(UPS),插圖為二次電子截止區放大圖;
(e) PbS-TBAI和PbS-EDT的能級分布圖,虛線為費米能級,上邊實線為導帶底下邊實線為價帶頂。
關于我們:
西安pg電子官方生物科技有限公司是國內的量子點材料供應商,我公司提供熒光量子點系列產品(Fluorescent Quantum Dot)我們可以提供定制多種近紅外二區量子點近紅外量子點的定制/ZnCdSe/ZnS/PbSCdSe/PbS/Ag2Te/Ag2Se。我們可以提供量子點表面修飾**小分子/量子點表面修飾糖類小分子/量子點表面修飾功能性小分子/PEG化的**-量子點/咪唑修飾的石墨烯量子點/氨基-甲;溥蛐揎椷原石墨烯等定制量子點產品。
