本文提供一種POSS修飾CdTe量子點(diǎn)敏化太陽(yáng)能電池的制備方法。該方法是將POSS修飾到CdTe量子點(diǎn)表面，利用POSS修飾后的CdTe量子點(diǎn)作為光敏化劑組裝成量子點(diǎn)敏化太陽(yáng)能電池。該方法能夠改變CdTe量子點(diǎn)的光電特性，減少量子點(diǎn)表面的缺陷，增加量子點(diǎn)的穩(wěn)定性，使得電子更**地注入到TiO2中，進(jìn)而提高量子點(diǎn)敏化太陽(yáng)能電池的光電轉(zhuǎn)換效率和穩(wěn)定性，其特征在于包括以下步驟：

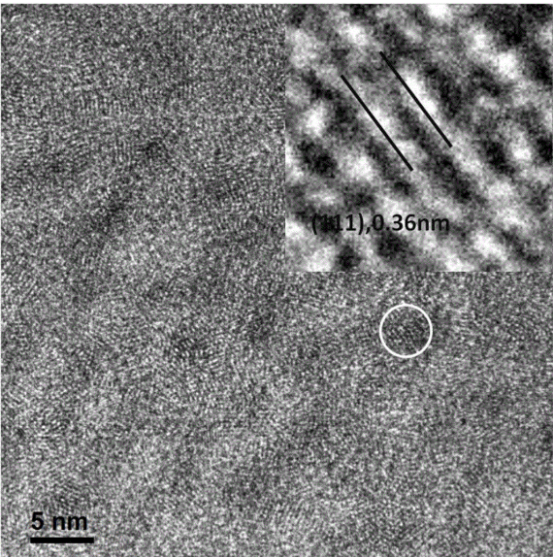

(1)CdTe量子點(diǎn)的制備：采用水相法冷凝回流制備CdTe量子點(diǎn)粉末；

(2)POSS修飾CdTe量子點(diǎn)：將步驟1)得到CdTe量子點(diǎn)粉末配置成CdTe量子點(diǎn)溶液，將偶聯(lián)劑EDC加入到CdTe量子點(diǎn)溶液中攪拌30-60min，其中摩爾比CdTe：EDC＝1:50-1000；然后加入OA-POSS溶液后室溫?cái)嚢?-6h，其中CdTe與OA-POSS的摩爾比為1:10-1000；提純后，得到OA-POSS修飾CdTe量子點(diǎn)粉末；

(3)量子點(diǎn)敏化太陽(yáng)能電池的組裝：將步驟2)得到的OA-POSS修飾CdTe量子點(diǎn)粉末配置成OA-POSS修飾CdTe量子點(diǎn)溶液并調(diào)整pH值至9-11；然后加入TGA，TGA與OA-POSS修飾CdTe量子點(diǎn)溶液的體積比為1:100-500；將二氧化鈦光陽(yáng)極浸泡在OA-POSS修飾CdTe量子點(diǎn)溶液中12-36小時(shí)；然后與對(duì)電極CuS組裝成三明治結(jié)構(gòu)，并二氧化鈦光陽(yáng)極與對(duì)電極CuS之間注入硫離 子電解液，形成OA-POSS修飾CdTe量子點(diǎn)敏化太陽(yáng)能電池。

poss是一類納米尺寸的有機(jī)． 無(wú)機(jī)雜化分子， 其獨(dú)特的中空封閉籠狀結(jié)構(gòu)賦予它許多特殊的**性能。西安pg電子官方生物供應(yīng)的poss主要有： 甲基poss、乙基poss、 乙烯基poss、 苯基poss、 烯丙基poss和含氫poss等。

/highchemical/orgchems/polymer/poss-2點(diǎn)擊此處即可進(jìn)入POSS籠型聚倍半硅氧烷產(chǎn)品列表頁(yè)面哦�。。�

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途axc
