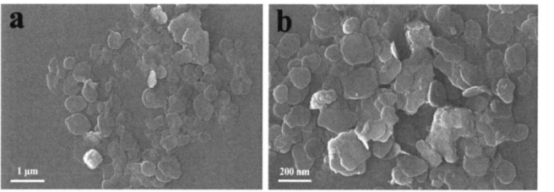

Co-CuTCPP納米片的微觀形貌與結(jié)構(gòu)分別用掃描電鏡和透射電鏡觀察。如圖a和圖b所示，類(lèi)魚(yú)鱗結(jié)構(gòu)的Co-CuTCPP納米片大小較均一，有輕微的團(tuán)聚現(xiàn)象，每個(gè)納米片直徑約200-500 nm。薄片狀結(jié)構(gòu)的MOF材料，擁有敞開(kāi)的接觸面積更有利于電催化分解水反應(yīng)。

Co-CuTCPP納米片的制備方法：

水熱法制備片狀Co-CuTCPP MOF材料的過(guò)程如下所示:

**將9.0 mg硝酸鈷(Co(NO)·6H;O)，100 mg PVP和2.4 mg 吡嗪溶解在36 mL 的二甲基甲酰胺（DMF)和乙醇混合溶液中(DMF和乙醇的體積比為3:1)，充分?jǐn)嚢�。然后�?span style="color: rgb(0, 0, 0); font-size: 16px; font-family: Calibri;">13.2 mg 四對(duì)羧基苯基銅嚇啉(CuTCPP）也溶解在12mL 的體積比為3:1的DMF 乙醇溶液中并在攪拌的狀態(tài)下加入到上述溶液中。接著,將超聲混合30分鐘后的溶液轉(zhuǎn)移至聚四氟乙烯內(nèi)襯的反應(yīng)釜(100mL)中，在正常氣壓下，放置在80℃的烘箱進(jìn)行24h水熱反應(yīng)。反應(yīng)結(jié)束后，待冷卻至室溫，將紫黑色的懸浮液離心去除上層溶劑，并用乙醇清洗殘余溶劑。后將紫黑色的粉末在60℃的烘箱中干燥過(guò)夜，研缽研磨后貼上Co-CuTCPP納米片樣品的標(biāo)簽。

西安pg電子官方生物是一家科研材料供應(yīng)商，我們可提供卟啉配合物，卟啉化合物、卟啉衍生物，卟啉熒光探針、卟啉光敏劑、卟啉聚合物、卟啉功能化材料、卟啉mof,cof骨架材料。

以上資料來(lái)自小編axc

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
