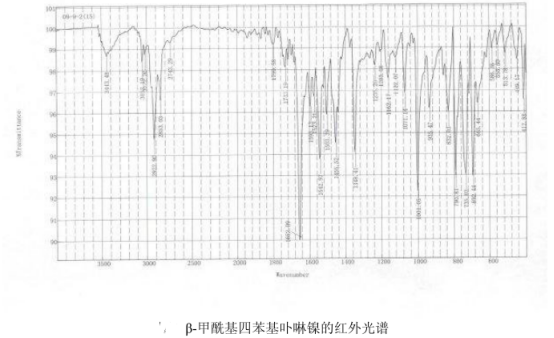

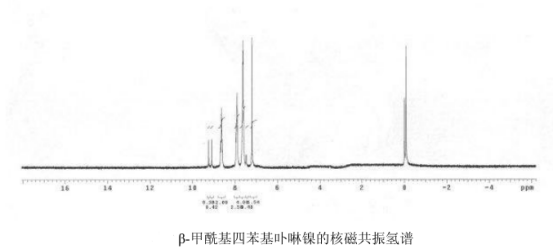

β-取代卟啉在結構上更接近于天然卟啉的非平面結構，從而表現出特殊的化學性質。通過修飾meso-四苯基卟啉的β~吡咯位置，可以獲得一-系列卟啉衍生物，它們被應用于光敏劑、電子轉換等領域。β-甲酰基卟啉則是合成許多β-卟啉衍生物的良好的中間體。但是合成β-甲酰基卟啉的傳統方法存在反應時間長、步驟多、分離繁雜等缺點，為此，我們對β-甲酰基四苯基卟啉的合成進行了改進，以四苯基卟啉為原料，采用“-鍋法"和超聲結合制備了β_甲�；�四苯基卟啉，進一步合成了β-甲�；�四苯基卟啉的鎳、銅、鋅配.合物，并對產物進行了光譜表征。

紫色晶體β-甲酰基-5,10,15,20-四 苯基卟啉鎳[NiTPP(CHO)]的制備方法

取20mgH2TPP(CHO)(0.061 mmol)溶于30mLN, N-二甲基甲酰胺中，加入無水氯化鎳，加熱回流。反應30min，稍微冷卻后，在冰水浴中攪拌15min。將反應混合物倒入50mL含碎冰的蒸餾水中使產物沉淀，經水洗、過濾、干燥、氧化鋁柱層析提純，氯仿淋洗，收集一色帶，旋蒸濃縮至飽和，CHCl]-C2H,OH重結晶得紫色晶體得到β-甲�；�-5, 10, 15,20-四苯基卟啉鎳39.6mg，產率93%。

卟啉定制產品展示：

金屬-5,10,15,20-四吡啶基苯基卟啉(M-TPyP)

5,10,15,20-四-(4-N,N,N-二甲基十六烷基氨基苯基)卟啉(TDMC16PP)兩親性卟啉

5,10,15,20-四(4-(3- 甲酸甲酯基)苯氧基)苯基卟啉(H2MePp)

5,10,15,20-四(4-(3-羧基)苯氧基)苯基卟啉 (H2CPp)

5,10,15,20-四(4-(3-羧基)苯氧基)苯基金屬卟啉MCPp

5,10,15,20-四(4-(3-甲酸甲酯基)苯氧基)苯基金屬卟啉

金屬酯基卟啉(FeMePpCl, CoMePp, CuMePp, ZnMePp, MnMePp(OAc))

5,10,15,20-四(4-(3-羧基)苯氧基)苯基金屬卟啉MCPp

金屬羧基卟啉(FeCPpCl, CoCPp, CuCPp, ZnCPp, MnCPp(OAc)

meso-四(4-氯甲�；�苯基)卟啉(TCFPP)

廠家：西安pg電子官方生物科技有限公司

以上資料來自小編axc

以上文中提到的產品僅用于科研，不能用于人體。
