TADF發(fā)光材料DPyPm-PXZ和PyPmPm-PXZ，D-Spacer-A結(jié)構(gòu)的TADF發(fā)光材料DMAC-o-TRZ的設(shè)計(jì)合成

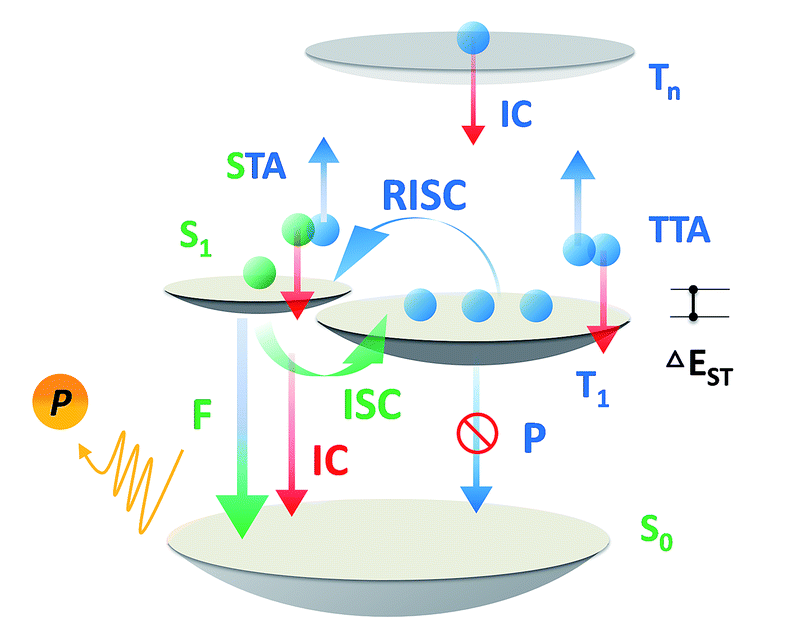

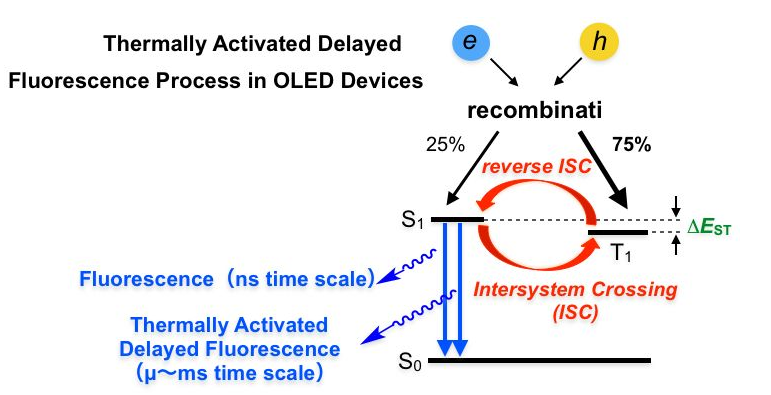

TADF材料可以算是繼熒光材料和貴金屬磷光材料之后發(fā)展起來(lái)的純有機(jī)結(jié)構(gòu)的延遲熒光材料,其特征在于較小的單重態(tài)——三重態(tài)能隙,以及溫度正依賴(lài)。

對(duì)于TADF發(fā)光材料TmPy-Ph-PXZ進(jìn)行進(jìn)一步的修飾,我們制備得到了兩個(gè)新型TADF發(fā)光材料DPyPm-PXZ和PyPmPm-PXZ。

1.基于一致的D-π-A結(jié)構(gòu),它們的單分子光物理與電化學(xué)性質(zhì)表現(xiàn)出相似性;并且伴隨著A片段拉電子能力的逐漸增強(qiáng),它們的分子內(nèi)電荷轉(zhuǎn)移(CT)吸收與發(fā)射峰均較TmPy-Ph-PXZ表現(xiàn)出明顯的紅移。

通過(guò)兩個(gè)分子在單晶狀態(tài)下的分子間相互作用的研究,我們發(fā)現(xiàn)它們也可以形成連續(xù)、有序的分子間氫鍵作用。連續(xù)、有序的分子間剛性結(jié)構(gòu)有助于減少分子內(nèi)、分子間的非輻射躍遷過(guò)程,從而提高材料的輻射躍遷效率。

因此TADF發(fā)光材料DPyPm-PXZ和PyPmPm-PXZ的非摻雜OLED器件實(shí)現(xiàn)了**的橙、紅光發(fā)射,它們發(fā)射峰的波長(zhǎng)、CIE坐標(biāo)分別達(dá)到了 576nm和596nm、(0.50,0.49)和(0.56,0.44);他們的EQE達(dá)到了 1 8.8%和1 1.3%,且器件均表現(xiàn)出**的效率滾降。這些結(jié)果表明連續(xù)、有序的分子間氫鍵作用可以****橙、紅光的非輻射躍遷,有利于發(fā)展橙、紅光的**非摻雜TADF發(fā)光材料。

2.通過(guò)引入二苯醚間隔基團(tuán)(Spacer)來(lái)****分子內(nèi)電荷轉(zhuǎn)移過(guò)程,設(shè)計(jì)并合成了新型D-Spacer-A結(jié)構(gòu)的TADF發(fā)光材料DMAC-o-TRZ。當(dāng)DMAC-o-TRZ處于單分子分散態(tài)時(shí),分子主要表現(xiàn)為穩(wěn)定的片段局域激發(fā)態(tài)特性;而隨著DMAC-o-TRZ的濃度逐漸增加,分子間電荷轉(zhuǎn)移過(guò)程逐漸成為主宰。

分子間電荷轉(zhuǎn)移過(guò)程不僅賦予了高濃度DMAC-o-TRZ體系TADF特性,而且可以****分子聚集引起的濃度猝滅效應(yīng)。

因此基于DMAC-o-TRZ的OLED器件的效率呈現(xiàn)出與摻雜濃度**的相關(guān)性。

當(dāng)分別以5 wt%、42 wt%摻雜和非摻雜的DMAC-o-TRZ薄膜作為發(fā)光層時(shí),相應(yīng)器件的**EQE分別為3.0%、15.5%和14.7%。

非摻雜OLED器件在1000 cdm-2的亮度下,CE、PE和EQE仍然達(dá)到了 30.0cd A-1、21.2 1m W-1和11.3%。

這些結(jié)果均表明采用D-Spacer-A結(jié)構(gòu)構(gòu)建具有分子間電荷轉(zhuǎn)移特性的新型發(fā)光材料是發(fā)展高性能非摻雜OLED發(fā)光材料的一種簡(jiǎn)單、可行的方法。

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)

發(fā)光AIE材料的定制

包含手性螺碳的新型電子給體片段(R/S)-PMAc

TADF發(fā)光異構(gòu)體(R/S)-TTR-PMAc

紅光熱激活延遲熒光(TADF)材料(2T-BP-2P)

三苯胺類(lèi)電子給體材料TAPC、TCTA、Tris-PC

小分子主體材料t-BuCz-m-NPBI

TADF發(fā)光材料t-BuCz-m-2NPBI

基于氨基硼烷類(lèi)化合物雙極性主體BCzBMes

雙極性藍(lán)光磷光主體材料化合物2CzPm,2TCzPm,2BFCzPm和2BFCzTrz

雙極性藍(lán)光磷光主體材料化合物2CzPy，2TCzPy

2BFCzPy，2PxzPy和2PBCzPy

TADF材料DMAC-DPS作為藍(lán)光發(fā)光材料

激基復(fù)合物CDBP:PO-T2T作為藍(lán)光發(fā)光材料

TADF材料SpiroAC-TRZ

2,7-DACR-POSO2材料

ACR-DPTX、ACR-SATX、ACR-SXTX和ACR-SFTX材料

新型多環(huán)芳烴化合物3,6,11,14-四苯基二苯并[g,p](?)(TPDBC)

雙螺及螺槳烷結(jié)構(gòu)的化合物—TPA、Cz、SF以及SO

新型螺環(huán)結(jié)構(gòu)化合物SDBSO

D-A型主體材料P01TPA、P02TPA以及2POTPA

咔唑衍生物CNPhCz和DCNPhCz

主體材料MeAcPhCN、PhAcPhCN和MeAcPyCN

PHOLED主體材料(DPS和DPG)

雙極性化合物(CNTPA-CZ,CNTPA-PX和CNTPA-PTZ)

熱活化延遲熒光(TADF)材料BPCN-Cz2Ph

溫馨提示：僅用于科研，不能用于人體實(shí)驗(yàn)！

小編zhn2022.01.12
