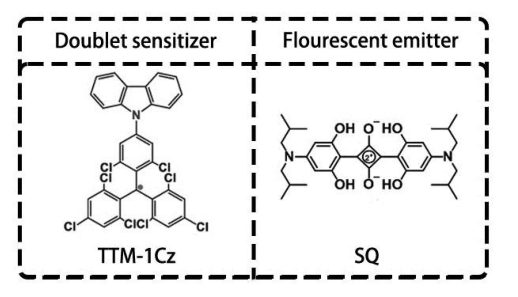

科研人員選定了室溫下穩(wěn)定且發(fā)光的中性自由基分子TTM-1Cz作為雙線態(tài)敏化系統(tǒng)中的能量給體,其中在發(fā)光層結構為αHTTM-1Cz:2.5wt%TTM-1Cz的摻雜濃度器件中EL發(fā)射峰為668nm,EQE高達10.5%,

根據(jù)其發(fā)射峰波長選擇吸收峰與TTM-1Cz發(fā)射峰重疊的傳統(tǒng)熒光分子2,4-雙[4-（N,N-二異丁基氨基）-2,6-二羥基苯基]方酸菁（SQ）以及2-[4-（N-丁基-N-苯基氨基）-2,6-二羥基苯基]-4-[（4-（N-丁基-N-苯基氨基）-2,6-二羥基苯基）-2,5-二烯-1-亞基]-3-氧代環(huán)-1-烯-1-醇鈉（SQ-BP）作為為能量受體,能量給受體間發(fā)生Forster能量轉移,

其中以SQ為受體的OLED中SQ摻雜濃度為1%時,EL發(fā)射峰為672nm,EQE為6.93%;以SQ-BP為受體的OLED中SQ-BP摻雜濃度為2%時,EL發(fā)射峰為680nm,EQE為8.12%。

這種敏化方式使得傳統(tǒng)熒光材料體系的器件在性能上得到了很大的提升,并且這兩種敏化結構均在深紅光區(qū)非磷光材料體系中達到了較高的EQE。這種通過在傳統(tǒng)熒光分子材料中摻雜具有雙線態(tài)輻射躍遷特性的中性穩(wěn)定自由基材料的方法,成為了一種可以**提升傳統(tǒng)熒光分子材料OLED器件性能的新途徑。

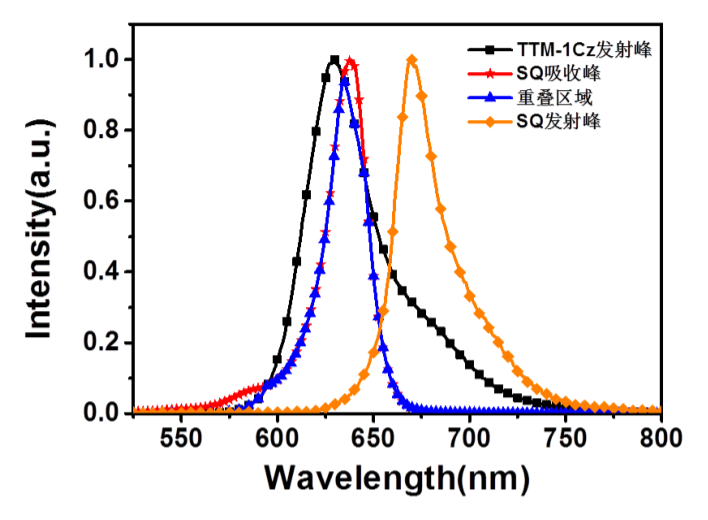

用TTM-1Cz作為能量給體分子，sQ作為能量受體分子時溶液中可以發(fā)生較**率的能量轉移，并為在接下來制備的器件中使用.TTM-1Cz來對sQ進行敏化從而提升SQ的發(fā)光效率奠定了基礎。

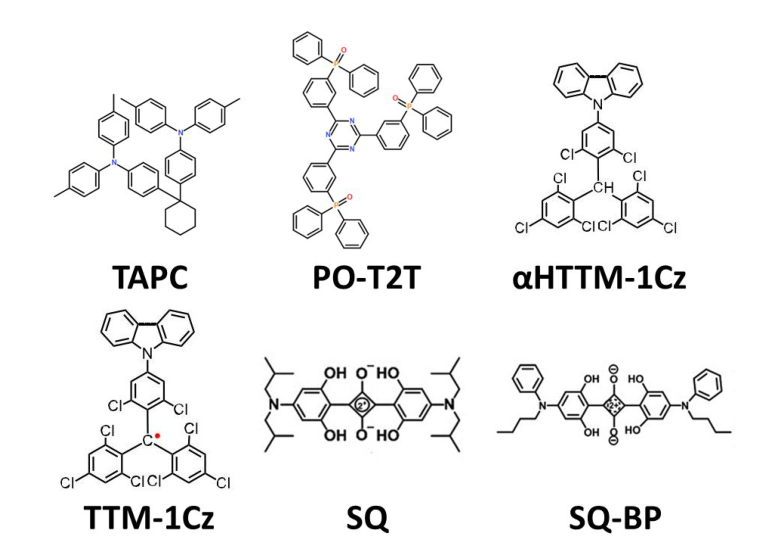

西安pg電子官方生物供應熒光分子TAPC，PO-T2T，αHTTM-1Cz，TTM-1Cz，SQ，SQ-BP材料

2,4-雙[4-(N,N-二異丁基氨基)-2,6-二羥基苯基]方酸菁(SQ)

2-[4-(N-丁基-N-苯基氨基)-2,6-二羥基苯基]-4-[(4-(N-丁基-N-苯基氨基)-2,6-二羥基苯基)-2,5-二烯-1-亞基]-3-氧代環(huán)-1-烯-1-醇鈉(SQ-BP)

產(chǎn)地：西安

純度：99%

用途：僅用于科研

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發(fā)光AIE材料的定制合成

帶有炔基的三嗪基綠光TADF功能化合物PxzTrz-Alk

帶有炔基的主體功能化合物mCP-Alk

螺手性硼氮類CPMR-TADF發(fā)光材料

咔唑基氰基苯衍生物、四和五唑基吡啶和苯以及咔唑基化聯(lián)苯的結構

DCzIPN

BFCz-2CN

BTCz-2CN

4CzCF3Ph

4CzCNPy

CyFbCz

5CzCF3Ph

CNBPCz

CzBPCN

DDCzIPN

基于蒽醌、苯基(吡啶-2-基)甲酮、二苯甲酮和咕噸酮的TADF材料。

AQ-DTBu-Cz

BPy-pC: R=H

BPy-pTC: R=CH

BPy-p2C

BPy-p3C

mDCBP

DCBPy: R=H

DTCBPy: R=tBu

BPBCz

MCz-XT

p-TCz-XT

m-TCz-XT

含亞砜的TADF材料等

4-TC-DPS

4-PC-DPS

3-TC-DPS

3-PC-DPS

TXO-PhCz

DitBu-DPS

3tCzDSO2

溫馨提示：僅用于科研，不能用于人體實驗！

小編zhn2022..01.12
