具有雜化局域-電荷轉(zhuǎn)移激發(fā)態(tài)性質(zhì)的雙極性主體材料2Cz-TAZ-2Cz和3Cz-TAZ-3Cz的光電性質(zhì)

針對于綠光和藍(lán)光PhOLEDs來說,紅光由于其高的分子極性、窄的光學(xué)帶隙以及長的激子壽命,其器件roll-off更為嚴(yán)重。基于此,以1,2,4-三氮唑?yàn)槭荏w,咔唑?yàn)榻o體,設(shè)計(jì)并合成了兩種具有雜化局域-電荷轉(zhuǎn)移激發(fā)態(tài)(Hybrid locally-electron and charge-transfer,HLCT)性質(zhì)的雙極性主體材料,受體1,2,4-三氮唑與給體咔唑的C2-位相連得到2,2'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)雙(4,1-亞苯基))二(9-苯基-9H-二咔唑)(2Cz-TAZ-2Cz),受體1,2,4-三氮唑與給體咔唑的C3-位相連得到3,3'-((5(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)雙(4,1-亞苯基))二(9-苯基-9H-二咔唑)(3Cz-TAZ-3Cz)。2Cz-TAZ-2Cz和3Cz-TAZ-3Cz具有**的熱穩(wěn)定性,其熱分解溫度(T_d)分別為457和432℃。

與**的主體材料CBP相比,2Cz-TAZ-2Cz具有更好的雙極性載流子傳輸特性。2Cz-TAZ-2Cz和3Cz-TAZ-3Cz的E_T分別為2.66和2.65 eV。

以2Cz-TAZ-2Cz或3Cz-TAZ-3Cz主體和Ir(piq)_2acac為客體制備的紅色磷光器件實(shí)現(xiàn)了高的性能。

基于2Cz-TAZ-2Cz的優(yōu)化器件同時實(shí)現(xiàn)了**率和非常小的效率滾降。

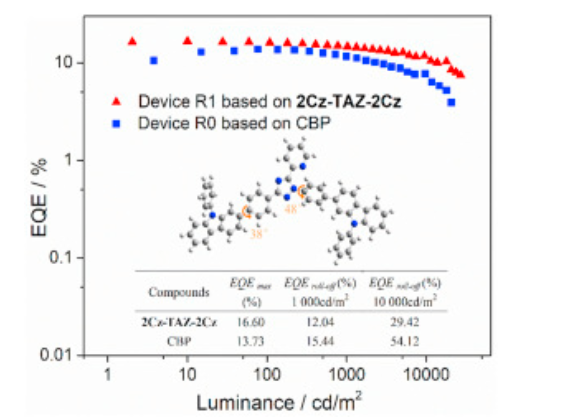

電流效率和EQE分別達(dá)到12.4 cd/A和16.6%,在亮度為1000 cd/m~2和10000 cd/m~2時EQE分別僅下降了12.0%和29.4%,優(yōu)于基于CBP的器件及近期報(bào)道的以Ir(piq)_2acac為客體的紅光器件。

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

具有聚集誘導(dǎo)發(fā)射(AIE)特性的新型TADF分子SBF-BP-DMAC

手性TADF聚合物(R,R)-/(S,S)-pTpAcDPS

(R,R)-/(S,S)-pTpAcBP

3′,5-二(9H-咔唑-9-基)-[1,1′-聯(lián)苯]-3-碳腈（mCBP-CN）

雙[2-(二苯基膦基)苯基]醚氧化物（DPEPO）

兩個二苯砜TADF分子A1-D1

TADF分子A2-D1

MR-TADF分子：QAO、QPO和QP3O

MR-TADF化合物DABNA-1

熒光發(fā)射體BCC-TPTA

藍(lán)光CP-TADF分子P-BPCZ4

(R/S)-P-BPCZ4

TADF金屬有機(jī)框架材料（Spiro-MOF-1）

2,4,6-三苯基-1,3,5-三嗪(TRZ)-p-ACRSA

TRZ-m-ACRSA的TADF材料

具有TADF性質(zhì)的新型染料分子DCF-BXJ

TspiroS-TRZ 藍(lán)色TADF發(fā)光材料

TspiroF-TRZ 藍(lán)色TADF材料

CDBP/PO-T2T,

mCP/PO-T2T

m-CBP/PO-T2T

溫馨提示：僅用于科研

小編zhn2022.01.12
