基于熱激活延遲熒光材料(TADF)和聚集誘導(dǎo)發(fā)光(AIE)這兩種材料的不同特性,結(jié)合具有AIE特性的化合物和具有TADF特性的化合物,設(shè)計兼具AIE和TADF性能的新型有機(jī)發(fā)光材料。這種材料不僅解決了傳統(tǒng)發(fā)光材料的ACQ效應(yīng),同時還打破了傳統(tǒng)發(fā)光材料激子利用率25%的限制,為實現(xiàn)**的電致發(fā)光器件提供了一種可行途徑。咔唑具有很好的空穴傳輸能力,二苯甲酮是一種常用的受體單元。

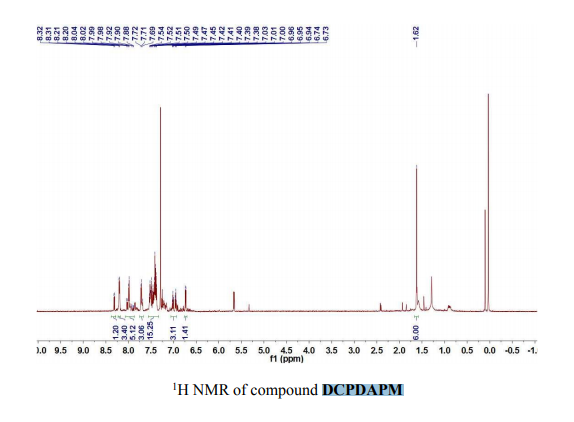

通過改性Ullmann偶聯(lián)反應(yīng)、親核加成、氧化反應(yīng)等方法設(shè)計合成了以咔唑為骨架,二苯甲酮為受體,9,9-二甲基-9,10-二氫吖啶為供體的D-A-D'型AIE-TADF分子DCPDAPM。該結(jié)構(gòu)通過元素分析,NMR光譜和質(zhì)譜進(jìn)行了詳細(xì)表征。

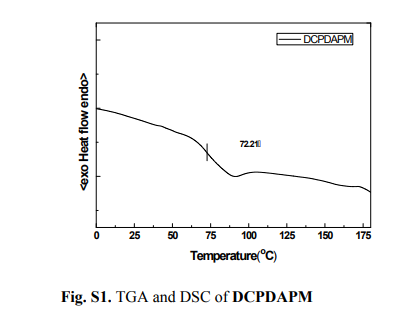

此外,還系統(tǒng)地研究了DCPDAPM的電子構(gòu)型,熱穩(wěn)定性,光物理和電化學(xué)性質(zhì)。研究結(jié)果表明,DCPDAPM的扭曲構(gòu)象可以降低π-π相互作用和ACQ效應(yīng),小的ΔE_(ST)確保了RISC過程的實現(xiàn)證明了TADF屬性的潛力。

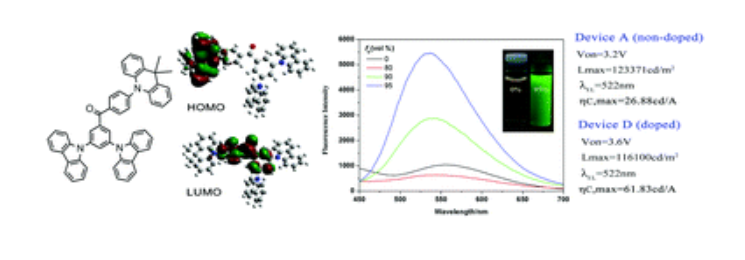

此外,該化合物在不同THF/水比溶液中的光致發(fā)光行為也證實了其AIE效應(yīng)。

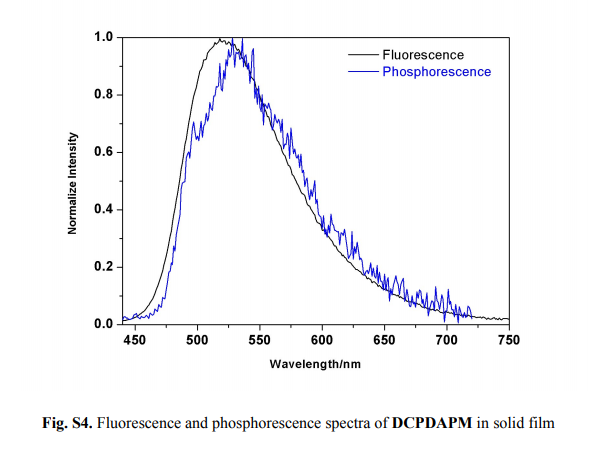

通過測試DCPDAPM的熒光和磷光光譜,估算得到了固態(tài)下DCPDAPM小的ΔE_(ST),其次,還通過測試該化合物的氧敏感性和溫度依賴性進(jìn)一步證實了它的TADF特性。

總之,DCPDAPM是非常適合應(yīng)用于發(fā)光器件的新型AIE-TADF材料。

制造了基于DCPDAPM作為發(fā)光層的非摻雜器件A和按不同比例摻雜于CBP中的器件B、器件C和器件D。并全面地測試和研究了它們的電致發(fā)光(EL)性能。其中,非摻雜器件A的亮度為123371 cd m~(-2),電流效率為26.88 cd A~(-1),功率效率為15.63 lm W~(-1),外量子效率為8.15%。摻雜6%的器件B的亮度為67875 cd m~(-2),電流效率為40.68 cd A~(-1),功率效率為25.55 lm W~(-1),外量子效率為13.31%。

摻雜10%的器件C的亮度為89010 cd m~(-2),電流效率為50.14 cd A~(-1),功率效率為31.49 lm W~(-1),外量子效率為16.18%。摻雜20%的器件D的亮度為116100 cd m~(-2),電流效率為61.83 cd A~(-1),功率效率為40.45 lm W~(-1),外量子效率為19.67%。這些測試結(jié)果說明,非摻雜和摻雜器件都表現(xiàn)出了**的EL性能。

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

給體-受體(D-A)型藍(lán)色熒光材料PC-3-Cz

深藍(lán)色熒光分子AC-3-Cz

AC-Py-Cz

AC-Py-tBuCz

D-A體系的藍(lán)光材料PPI-2FPh、PPI-PO和PPI-TRZ

電子傳輸材料ET-1和ET-2

3-(3-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-1,10-菲啰啉(TRZ-m-Phen)

TADF材料CO-1和CO-2

菲并咪唑—萘并噻二唑—三苯胺不對稱給受體材料PINzTPA

菲并咪唑—氰基取代苯并噻二唑給受體材料PIBzPCN

菲并咪唑—氰基取代蒽的材料PIAnCN

有機(jī)電致發(fā)光材料TPAAnTrz和DPAAnTrz

藍(lán)綠光的有機(jī)電致發(fā)光材料3CzAnTrz、pCzAnTrz和m CzAnTrz

天藍(lán)光的有機(jī)電致發(fā)光材料3CzAnPyCN和pCzAnPyCN

藍(lán)光的有機(jī)電致發(fā)光材料3CzAnBzt和pCzAnBzt

溫馨提示：僅用于科研

小編zhn2022.01.20
