目前將各種手性熒光、磷光等材料作為發(fā)光層制備圓偏振發(fā)光二極管（CP-OLED）從而實現(xiàn)電致圓偏振發(fā)光（CPEL）的策略被廣泛報道，尤其是利用具有熱激活延遲熒光（TADF）性質的手性發(fā)光材料實現(xiàn)更加**的CPEL引起了更多相關領域研究者的關注。然而過去幾年中這一領域的相關報道更多是針對具有TADF性質的手性有機小分子材料。目前，設計同時具有CPL和TADF性質的聚合物并用于制備圓偏振聚合物發(fā)光二極管（CP-PLED）仍然是一個巨大的挑戰(zhàn)。

近日，中科院化學研究所的陳傳峰課題組在報道了基于手性TADF聚合物的**CPEL之后，在這一領域再次取得突破：通過一對手性TADF對映體體與芴衍生物單體進行鈴木偶聯(lián)聚合得到兩個黃綠光手性TADF共軛聚合物，并且通過溶液法制備了**的CP-PLED器件

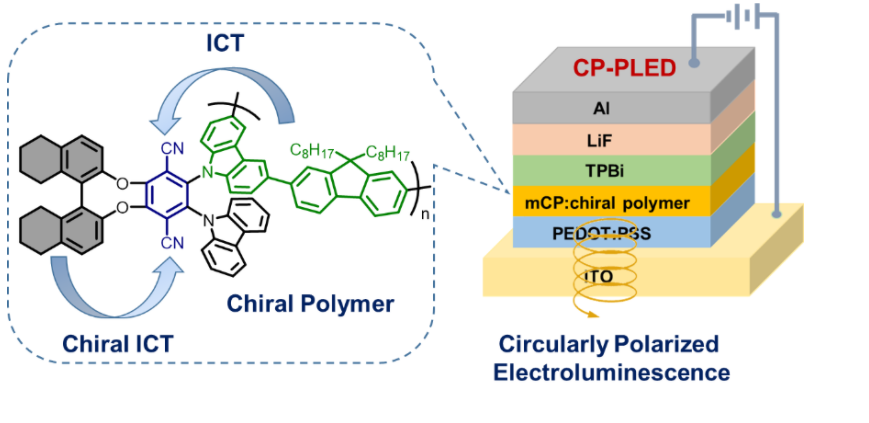

圖 1 手性TADF聚合物實現(xiàn)**電致圓偏振發(fā)光示意圖

該課題組從一對手性TADF對映體出發(fā)，制備得到了兩個發(fā)射波長分別為546 和 544 nm 的黃綠光聚合物 R-P 與 S-P；將兩個聚合物摻雜在 mCP 主體材料中，摻雜膜在除氧條件下表現(xiàn)出了72% 與76% 的高量子產(chǎn)率，并且在退火處理后展現(xiàn)出了CPL 性質，其不對稱因子可以達到約1.9 × 10-3，這一數(shù)值約為兩種聚合物在甲苯稀溶液中測得不對稱因子的3倍。作者認為這一現(xiàn)象說明摻雜膜的規(guī)整結構能夠更好地表現(xiàn)手性聚合物的CPL性質，從而更加有利于在CP-PLED器件中進行CPEL性質的實現(xiàn)。

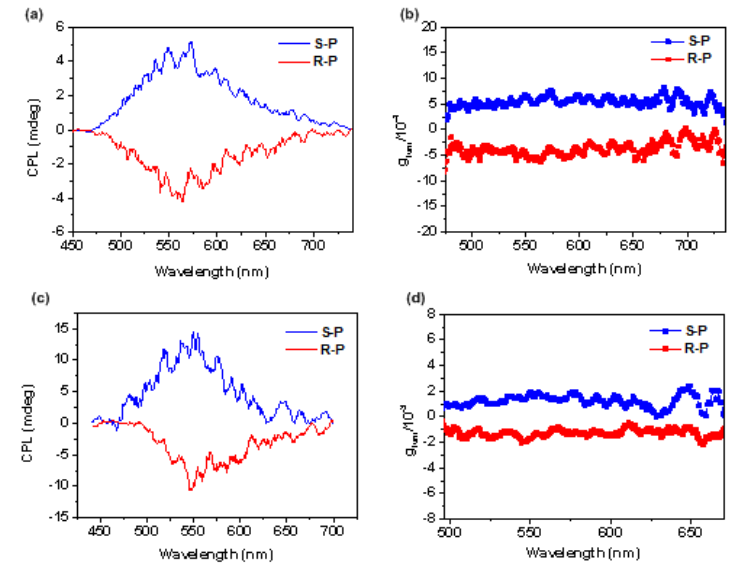

圖 2  R-P與S-P在（a）（b）甲苯稀溶液中；（c）（d）mCP摻雜膜中（退火處理后）的CPL曲線圖與不對稱因子散點圖

該課題組研究人員將兩個聚合物作為發(fā)光客體材料，制備了一組性質**的CP-PLED器件，結構優(yōu)化后的器件亮度可以達到12180 cd/m2，=外量子效率（EQE）、電流效率（CE）、功率效率（PE）分別可以達到15.8%、54.0 cd/A和37.7 lm/W。

另外，分別以R-P 和S-P為發(fā)光材料制備的兩組CP-PLED器件實現(xiàn)了清晰明顯而鏡像的CPEL信號，其電致不對稱因子可以分別達到-1.5 × 10-3 與 +1.6 × 10-3，這一數(shù)值也與其摻雜膜體現(xiàn)的CPL信號相匹配。

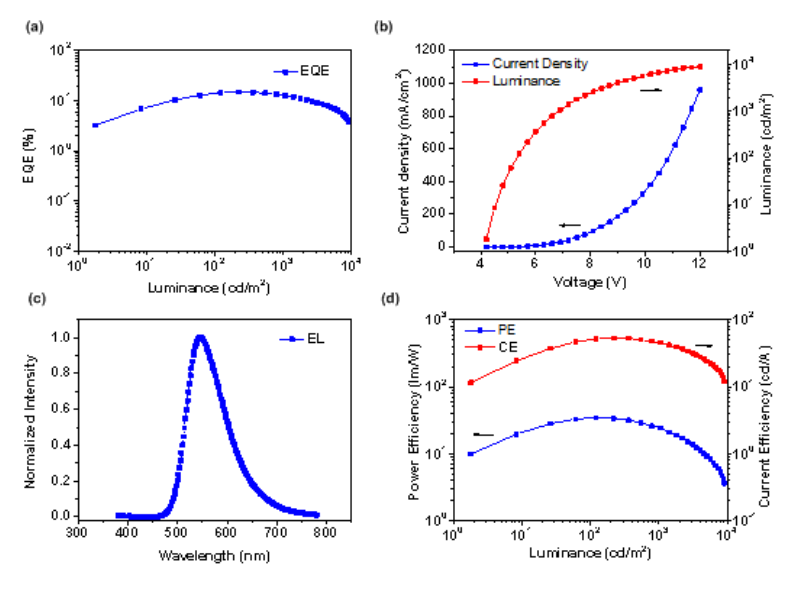

圖 3 相關CP-PLED器件的（a）外量子效率-亮度曲線圖；（b）電流密度/亮度-電壓曲線圖；（c）電致發(fā)光光譜圖；（d）功率效率/電流效率-亮度曲線圖

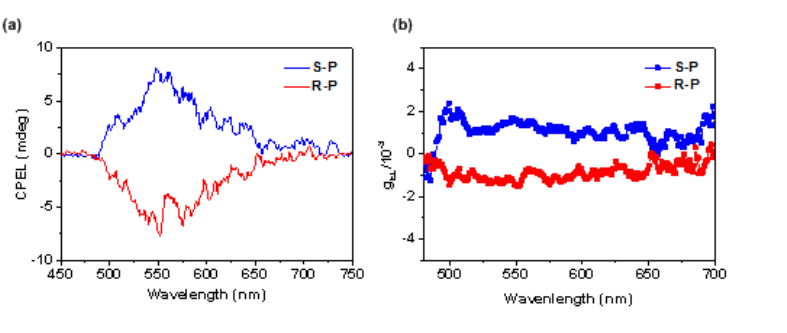

圖 4 相關CP-PLED器件的（a）CPEL曲線圖；（b）電致不對稱因子散點圖

原文鏈接：. https://pubs.acs.org/doi/10.1021/acsami.1c20244

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發(fā)光AIE材料的定制合成

深藍色TADF聚合物9,9-二甲基-10-苯基吖啶 (BDMAc)

藍色TADF聚合物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20

DMAC-CNQ

FDMAC-CNQ

4,6-二（9,9-二甲基吖丙啶-10-基）間苯二甲腈 ( DAcIPN )

4,4'-(6-(9,9-二甲基吖啶-10(9H)-yl)quinoxaline-2,3-diyl)dibenzonitrile ( DMAC-CNQ )

 4,4'-(6-( 9,9-二甲基丙烯腈-10(9H)-基)-7-氟喹喔啉-2,3-二基)二苯甲腈 ( FDMAC-CNQ )

PFBP-1a、PFBP-1b、PFBP-2a和PFBP-2b

2-(吩噻嗪-10-基) -蒽醌(PTZ-AQ)

吩惡嗪-二苯并[ a,j ]吩嗪-吩惡嗪( POZ-DBPHZ-POZ )

具有叔丁基的吩噻嗪類似物(tBu-PTZ-DBPHZ-Bu-PTZ)和( PTZ-DBPHZ-PTZ )

DPPA-TXO,DPO-TXO2和DDMA-TXO2

基于嘧啶/吩噁嗪的綠光TADF分子PXZPM、PXZMePM和PXZPhPM

基于吡啶/吩�遴旱臏\藍光TADF分子Py1、Py2、Py3和Py4

溫馨提示：僅用于科研

小編zhn2022.01.20
