久精品免费观看国产33,精品国产电影在线看免,在线观看aⅴ免费,久久99久久久一本精品

      2.

      2.

        2.


































          您當前所在位置：首頁 > 資訊信息 > 新品上市













          具有TADF屬性的高三重態(tài)能級的界面基激復合物主體: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及圖文解析



							發(fā)布時間：2022-01-21     作者：zhn   分享到：

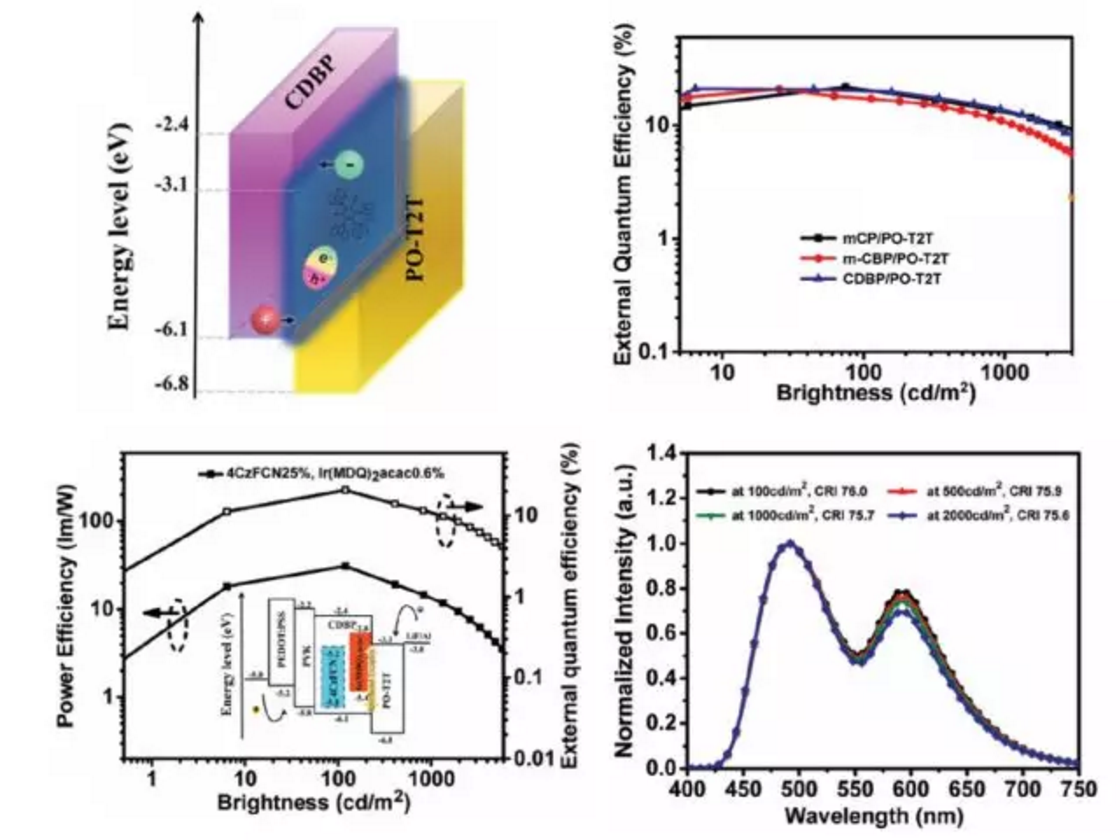

          報道了三種具有TADF屬性的高三重態(tài)能級的界面基激復合物主體: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T。通過將這三種界面基激復合物主體引入溶液法TADF-OLED的制備，實現了**外量子效率超過20%，并且具有低的驅動電壓和非常緩慢的效率衰減特性的溶液法OLED器件。另外，基于這一體系，通過摻入另一紅光磷光材料制備了基于TADF藍光材料的外量子效率超過20%的顏色穩(wěn)定的白光溶液法OLED器件。這是目前基于藍光TADF發(fā)光分子的白光溶液法OLED所報道的最**率。
          本文亮點：
          ? 報道了三種可溶的具有TADF屬性的高T1界面基激復合物主體；
          ? 將其引入藍光TADF-OLEDs的溶液法制備，實現了**外量子效率（超過20%），并且解決了目前溶液法制備TADF-OLEDs驅動電壓高和效率衰減大的問題；
          ? 更近一步，引入紅光磷光發(fā)光分子，溶液法制備了高性能且色穩(wěn)定性高的白光OLED器件。
          圖文解析

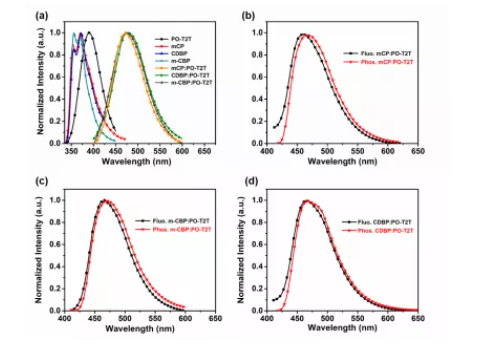

          通過PL光譜可以看出，混合薄膜相比單體材料出現了新的半波峰寬較寬的單峰波形。證明在溶液法中，存在分子間的電荷轉移。并且通過混合薄膜的低溫熒光和磷光光譜可以看出，三者低溫熒光和磷光光譜幾乎重合，Est分別為40，50 和30 meV, 證明其具有TADF屬性。從起始位置計算出三者的三重態(tài)能級分別為2.91，2.92和2.92 eV。通過PL、低溫熒光和磷光光譜看出三種基激復合物具有作為高T1，TADF屬性的基激復合物主體的潛力。

          圖一：a) 基于溶液法的單體及混合薄膜的PL光譜; b) mCP:PO-T2T (1:1), c) CDBP:PO-T2T(1:1) 及 d) m-CBP:PO-T2T (1:1) 的77K低溫磷光及熒光光譜

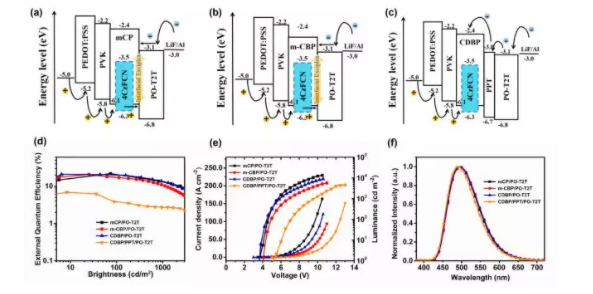

          從圖二中可以看出，基于三種基激復合物主體的藍光溶液法OLED器件均得到EQE超過20%且驅動電壓低，效率衰減很低的**性能。其中基于CDBP/PO-T2T界面基激復合物主體的器件外量子效率達到21.0%，開啟電壓為3.6 V, 并且在100 cd/m2和1000 cd/m2時的工作電壓只有4.4 V和5.8 V, EQE仍保持在20.2 和13.6%，是目前報道的溶液法藍光TADF-OLEDs性能之一。
          圖二: 基于a) mCP/PO-T2T, b) m-CBP/PO-T2T和 c) CDBP/PO-T2T的藍光器件結構及他們的各層能級和載流子注入過程；不同體系藍光器件的電致發(fā)光特性：d) EQE-亮度曲線, e) J-V-L曲線, f) EL光譜

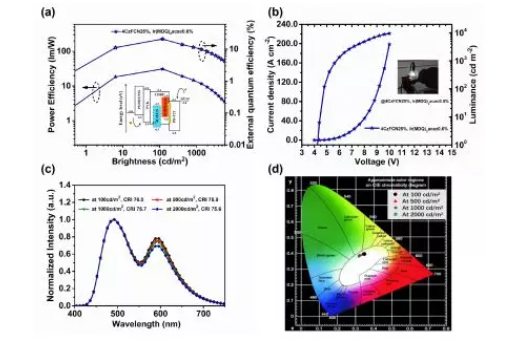

          為了更進一步將界面激基復合物主體應用到溶液法，基于CDBP/PO-T2T體系，通過加入磷光紅光分子Ir(MDQ)2acac得到白光溶液法器件。白光OLED的**外量子效率達到20.8%，是目前報道的基于藍光TADF分子的溶液法白光的效率，并且器件在100 cd/m2和1000 cd/m2亮度下仍保持20.2%和11.8%的EQE，具有很低的效率衰減特性。同光白光在不同工作亮度下的PL光譜可以看出，白光器件在工作亮度下光譜變化不大，色穩(wěn)定性高。
          圖三: a)基于CDBP/PO-T2T體系的白光器件結構及他們的各層能級和EQE/PE-亮度曲線; b)1000亮度下白光器件發(fā)光圖及去J-V-L曲線; c)不同亮度下白光光譜圖; e)不同工作亮度下的 1931 CIE坐標圖
          研究小結
          將界面基激復合物主體引入溶液法OLED器件制備中去，解決了目前藍光TADF-OLEDs溶液法驅動電壓高，效率衰減大的問題，制備了**外量子效率超過20%的高性能溶液法白光和藍光器件，為溶液法OLED器件結構的優(yōu)化提供了思路。
          文章鏈接：https://pubs.rsc.org/en/content/articlelanding/2019/tc/c9tc03468d#!divRelatedContent&articles

          西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導延遲熒光（AIDF）材料，聚集誘導發(fā)光AIE材料的定制合成
          IndCzpTr-1藍光TADF材料
          IndCzpTr-2藍光TADF材料
          3,7-DPTZ-DBTO2
          TADF分子SFI34oTz
          TADF分子SFI34mTz
          TADF分子SFI34pTz
          TADF分子SFI34PhTz
          TADF分子SFI23mTz
          TADF分子SFI23pTz
          TADF分子SFI12pTz
          藍光TADF材料(InCz34DPhTz)
          藍光TADF分子(InCz23DPhTz)
          藍光TADF分子(InCz23DMeTz)
          藍光TADF分子(InCz23FlTz)
          Ac-46DPPM
          Ac-26DPPM
          TADF分子(SFI34pPM)
          TADF分子(SFI23pPM)
          TADF分子(3CzPhpPM)
          溫馨提示：僅用于科研
          小編zhn2022.01.21


































          庫存查詢
