近日，科研人員通過在多重共振骨架上接入不同的給體片段，實現(xiàn)了對電荷轉移（CT）激發(fā)態(tài)和MR激發(fā)態(tài)能級排列的調控，獲得了**、高色純度的紅光OLED器件，相關論文在線發(fā)表在Advanced Optical Materials上。

為了充分研究不同激發(fā)態(tài)特性對發(fā)光性能的影響，作者設計合成了三個基于相同MR骨架、不同給體片段的紅光材料mBDPA-TOAT、pBDPA-TOAT和DMAC-TOAT。從圖一可以看出，基于二苯胺給體片段的兩個材料表現(xiàn)出具有MR特征的高色純度紅光發(fā)射，而基于吖啶片段的材料則表現(xiàn)出**CT特征的寬紅光發(fā)光光譜。這些材料具有相似的結構，但卻表現(xiàn)出了截然不同的發(fā)光性質，這引起了作者的興趣。

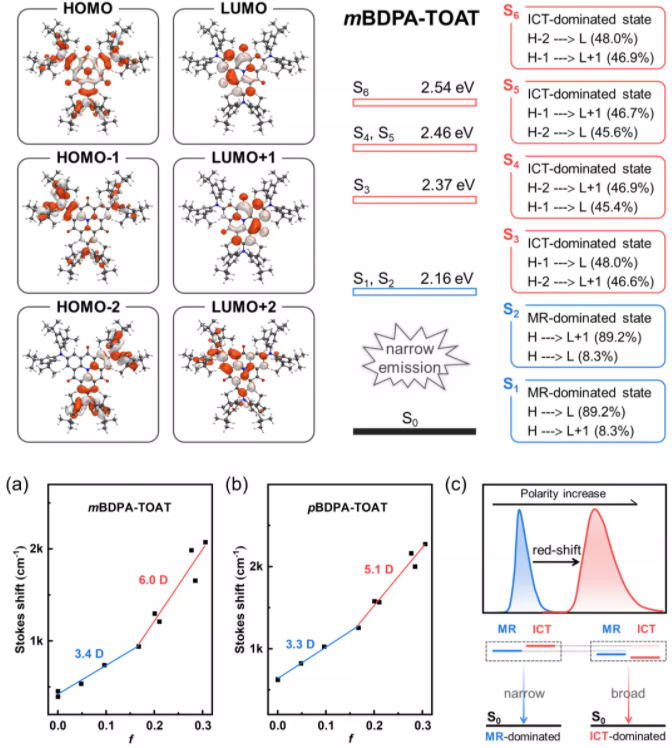

考慮到材料的發(fā)光性質由其激發(fā)態(tài)特性決定，作者通過理論計算模擬這幾個材料的激發(fā)態(tài)電子云分布。其中， mBDPA-TOAT和pBDPA-TOAT的**激發(fā)態(tài)均具有明顯的MR特征，而DMAC-TOAT的**激發(fā)態(tài)則具有明顯的分子內CT特征，這與它們光物理性質一致。由于這兩種特征的激發(fā)態(tài)具有不同的偶極矩，為了進一步驗證以上計算結果，作者還通過溶劑化測試估算了材料的偶極矩，結果表明mBDPA-TOAT和pBDPA-TOAT具有兩個能級相互接近但是特征不同的激發(fā)態(tài)，即MR和CT激發(fā)態(tài)，而且在不同極性下**的激發(fā)態(tài)**決定材料的發(fā)光性質。

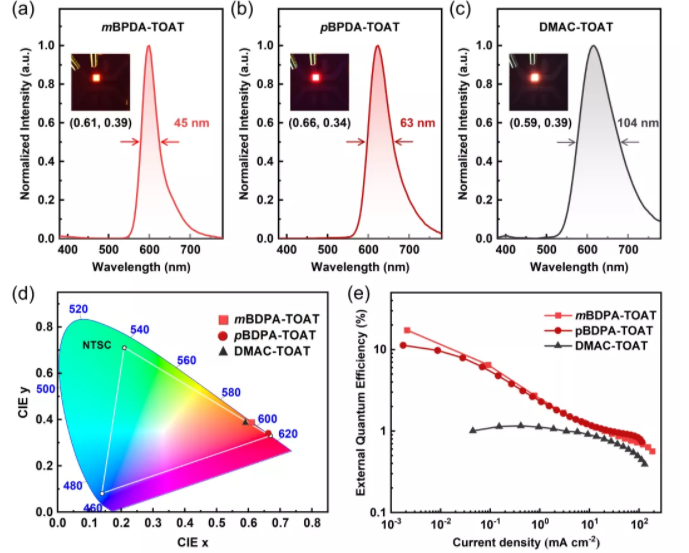

**，基于mBDPA-TOAT的OLED器件實現(xiàn)了17.3%的外量子效率，半峰寬僅為45 nm，色坐標為（0.61, 0.39）。該工作表明當采用MR骨架構筑D-A型高色純度TADF發(fā)光材料時，分子激發(fā)態(tài)的特征決定了分子**的發(fā)光性質，為開發(fā)長波長的**、高色純度TADF發(fā)光材料體系的設計提供了理論指導。
