關(guān)于(氯)鋁酞菁(AlClPc)和合成方法及吸收光譜介紹

合成方法：

在等量的4份上述制得的(氯)鋁酞菁(AlClPc)中分別加入同樣量的發(fā)煙硫酸(50％游離的S03，在80℃和不斷攪拌下進(jìn)行反應(yīng)，分別控制反應(yīng)時(shí)間(1、2、3、4h)，反應(yīng)后的溶液冷卻至室溫倒入冰水中，經(jīng)充分?jǐn)嚢栉龀隽辆G色絮狀物，過濾，并依次用氯化納飽和的1o/LHCI洗滌3次，蒸餾水洗滌3次，得到的沉淀物加適量的1 mol/L NaOH溶液，在80C下溶解，過濾除去不溶物，濾液調(diào)至pH等于7.0士0.1，真空下蒸發(fā)濃縮干燥，即可分別得到一組不同磺化度的磺基氯鋁酞菁配合物.

(氯)鋁酞菁(AlClPc)表征

(氯)鋁酞菁(AlClPc)吸收光譜

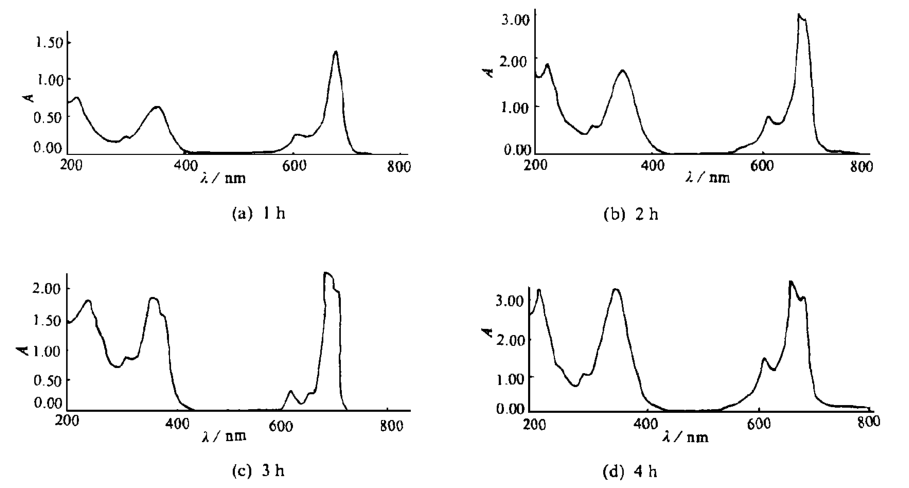

從不同磺化反應(yīng)時(shí)間所制得的產(chǎn)物的可以看出，它們基本一致，都含有兩個(gè)表征磺酸基存在的很強(qiáng)的特征峰a(S02)(1260～1150cm1)，a(S02)(1080～1010cm)，圖2為反應(yīng)1h產(chǎn)物的IR圖，說明了以A1ClPc為原料，采用發(fā)煙硫酸為磺化劑，在80℃下直接磺化法制備磺基氯鋁酞菁配合物是一種簡(jiǎn)便可行的方法.但對(duì)不同磺化反應(yīng)時(shí)間的產(chǎn)物進(jìn)行HPLC分析，發(fā)現(xiàn)產(chǎn)物均為不同磺化度物種的混合物，若欲獲得某一種磺化度的物種，均需通過HPLC分離.當(dāng)反應(yīng)溫度為80C時(shí)，從不同磺化時(shí)間產(chǎn)物的HPLC圖還可看出，反應(yīng)物的平均磺化度（即含磺基數(shù)目）是磺化時(shí)間的函數(shù)，隨著反應(yīng)時(shí)間從1～4，產(chǎn)物中的高磺化度物種所占比例逐漸增加.磺化時(shí)間1h時(shí)，產(chǎn)物中優(yōu)勢(shì)形態(tài)為一磺化物種，4h時(shí)為四磺化物種.HPLC分離時(shí)各組份保留時(shí)間分別為：四磺基(20～25min)、三磺基(25～35min)、二磺基(35～55min)、一磺基(55～65min)其相應(yīng)的S/Pc摩爾比為1.1，2.1，2.8，3.9.(a、b、c、d)分別為磺化時(shí)間為1、2、3、4h所得產(chǎn)物在甲醇中的UV/VIS吸收光譜圖.從圖中可看出它們?cè)赒帶的**吸收波長(zhǎng)（入mx)均位于670nm左右，與無取代的A1CPc比較無明顯變化，即酞菁大環(huán)周邊引入磺基時(shí)，對(duì)吸收光譜影響不大，但隨著磺化反應(yīng)時(shí)間的增加，產(chǎn)物的入mx峰變寬，并出現(xiàn)肩峰，這可能是由于產(chǎn)物平均磺化度和異構(gòu)體數(shù)目增加引起的.

產(chǎn)地：西安

純度：99%

用途：僅用于科研

供應(yīng)商：西安pg電子官方生物科技有限公司

西安pg電子官方生物供應(yīng)酞菁定制材料：

(氯)鋁酞菁(AlClPc)

溫馨提示：以上產(chǎn)品只可提供做科研實(shí)驗(yàn)不能用于人體

以上資料來自小編ssl,2022.02.16
