熱激發(fā)延遲熒光(TADF)材料

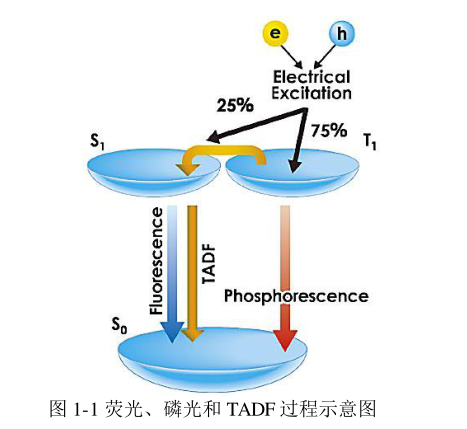

熱激發(fā)延遲熒光(TADF)材料成為了有機(jī)發(fā)光二極管(OLED)領(lǐng)域的研究。相比傳統(tǒng)有機(jī)熒光和磷光材料,TADF材料能實(shí)現(xiàn)全有機(jī)高達(dá)98%的理論內(nèi)量子效率,效率較高

TADF材料的設(shè)計(jì)、合成以及其光電性能的研究。

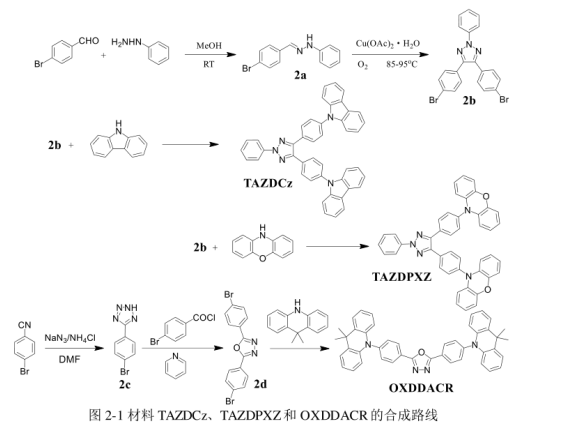

我們?cè)O(shè)計(jì)并合成了三個(gè)基于五元芳香含氮雜環(huán)受體的O LED材料。我們將1,2,3-三唑受體應(yīng)用在TADF材料的研究中,并改進(jìn)了合成4,5-二(4-溴苯基)-2-苯基-2H-1,2,3-三唑的和合成條件,很大程度上提高了中間產(chǎn)物的產(chǎn)率,獲得了兩個(gè)基于1,2,3-三唑的OLED材料TAZDCz和TAZDPXZ。

其中,TAZDPXZ經(jīng)測(cè)試證實(shí)具有TADF特性。以TAZDPXZ作為發(fā)光體的藍(lán)光器件獲得了高9.48%的外量子效率(EQE),

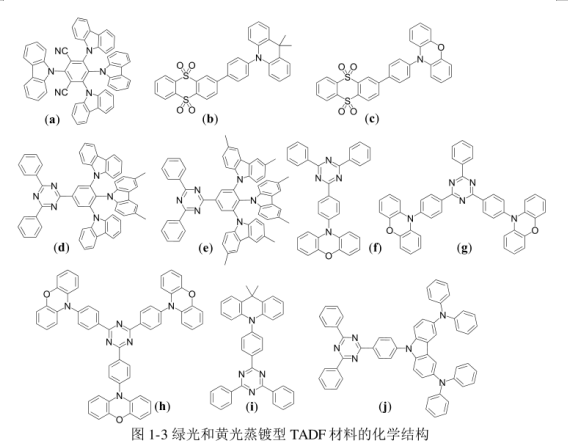

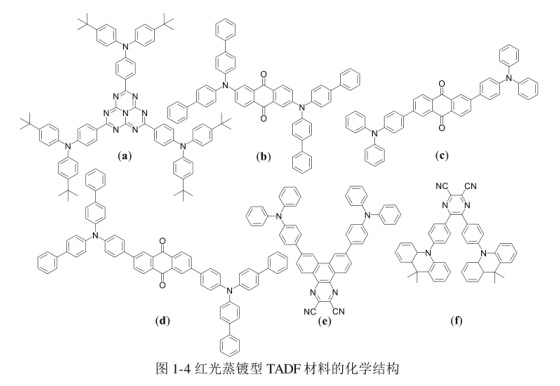

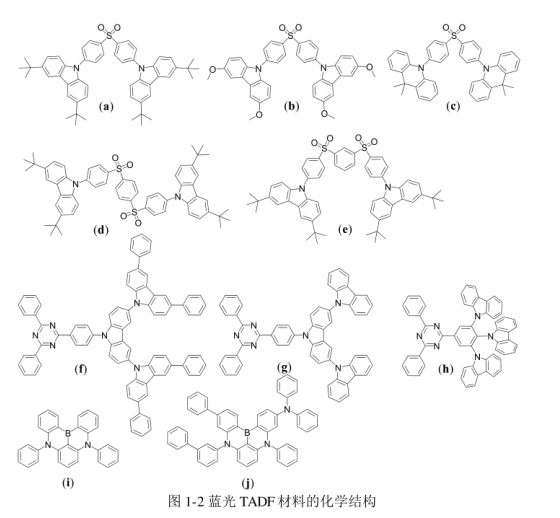

我們將惡二唑與兩個(gè)二甲基吖啶相連,與預(yù)期一致地獲得了藍(lán)色發(fā)光TADF材料OXDDACR,并在器件中獲得了21.6%的EQE,我們將咔唑與兩個(gè)咔唑或二苯胺相連接,獲得了兩個(gè)樹狀結(jié)構(gòu)的給體單元,并基于這兩個(gè)給體單元與二苯甲酮相連,合成了兩個(gè)D-A型的TADF材料CCDC和CCDD。

這種基于咔唑或二苯胺的樹狀給體單元可以在理想的扭轉(zhuǎn)角的情況下實(shí)現(xiàn)HOMO/LUMO的適度分離。以這兩個(gè)材料制作的器件均表現(xiàn)出較佳的性能。其中以CCDC為發(fā)光體的藍(lán)光器件獲得了高達(dá)15.9%的EQE,這是基于二苯甲酮的藍(lán)光材料中所達(dá)到的EQE值。此外,以CCDD為發(fā)光體的綠光器件表現(xiàn)出突出的綜合性能,不僅實(shí)現(xiàn)了超過22%的EQE,而且,在CCDD摻雜比為30%的時(shí)候,啟亮電壓低至2.6 V,功率效率高達(dá)74.8 lm W-1。

,在1000 cd m-2的亮度下仍能保持著接近20%的EQE。兩個(gè)材料的綜合性能可從其較短的延遲壽命體現(xiàn)出來,基于CCDC與CCDD的摻雜膜延遲壽命僅為12.6μs與10.2μs,較短的壽命反映了其迅速的反向系間竄越過程。另外,我們還發(fā)現(xiàn)結(jié)構(gòu)相近的CCDC與CCDD在溶液中呈現(xiàn)出截然不同的現(xiàn)象。在THF/H2O混合溶液中,CCDC的光致發(fā)光亮度隨著水的比例上升而急速下降,呈現(xiàn)出ACQ特征;然而,CCDD的光致發(fā)光亮度隨著水的比例上升而上升,表現(xiàn)出AIE的特征。然而,不論是PLQY測(cè)試還是在器件中,CCDD在摻雜膜中的性能均比在純膜中表現(xiàn)。由此我們推斷,CCDD苯胺上苯環(huán)的旋轉(zhuǎn)振動(dòng),是導(dǎo)致其在良溶液中發(fā)光減弱的原因。

西安pg電子官方生物是國(guó)內(nèi)的光電材料供應(yīng)商，我們可以提供各種基礎(chǔ)的熱延遲熒光材料TADF材料，也提供TADF材料的定制合成。

基于二苯甲酮和磺酸鹽的樹枝狀聚合物CzDMAC-DPS和DCzDMAC-DPS

TADF發(fā)射體（PTZ-DBTO2）

基于嘧啶/吩噁嗪的綠光TADF分子PXZPM、PXZMePM和PXZPhPM

5,10-雙(4-(1-苯基-1h-苯并[d]咪唑-2-基)苯基)-5,10-二氫吩嗪(dhpz-2bi)，cas1638702-85-8

4,4'-(吩嗪-5,10-二基)二苯甲腈(dhpz-2bn)

n1-(4-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-n1-(4-(二苯氨基)苯基)-n4,n4-二苯基苯-1,4-二胺(DPA-TRZ)

熱活化延遲熒光發(fā)射ACRDSO2(綠光)和 PXZDSO2(黃光)

2,3,5,6-四(3,6-二苯基咔唑-9-基)-1,4-二氰基苯(4cztpn-ph)

5,10-雙(4-(苯并[d]噻唑-2-基)苯基)-5,10-二氫吩嗪(dhpz-2btz)

5,10-雙(4-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-5,10-二氫吩嗪(dhpz-2trz)

熱激發(fā)延遲熒光材料PPZ-3TPT、PPZ-4TPT、PPZ-DPS或PXZ-DPS、DMAC-DPS

約520nm至約580nm的綠色或黃綠色延遲熒光材料atp-pxz和m-atp-pxz

基于三苯基磷氧的熱激發(fā)延遲熒光藍(lán)光客體材料pxz-trz，bis-PXZ-TRZ，tri-PXZ-TRZ

TADF發(fā)光體:DHPZ-2BI, DHPZ-2BN, DHPZ-2BTZ

大于約580nm且小于或等于約610nm的紅色延遲熒光材料mpx2bbp，ppz-dps，dhpz-2btz，dhpz-2trz，tpa-dcpp

基于螺芴氧雜蒽和苯并惡唑苯胺的新型主體材料SFX-2-BOA，SFX-2'-BOA，SFX-3'-BOA

有機(jī)硼氮藍(lán)光發(fā)射體DABNA-1和DABNA-2

MR-TADF材料TBN-TPA

藍(lán)色發(fā)射體v-DABNA，ADBNA-Me-Tip，ADBNA-Me-Mes，DABNA-NP-TB

以上資料來自小編zhn2022.02.16

溫馨提示：僅用于科研
