通過(guò)濕法轉(zhuǎn)移的方法將石墨烯轉(zhuǎn)移到氧硅片上。硫化鉛量子點(diǎn)功能化黑磷量子點(diǎn)(PbSQDs-BPQDs)光電導(dǎo)型光電探測(cè)器是由石墨烯、BPQDs、PbSQDs組成的夾層結(jié)構(gòu)。接下來(lái)，開(kāi)始PbSQDs-BPQDs復(fù)合結(jié)構(gòu)的制備。

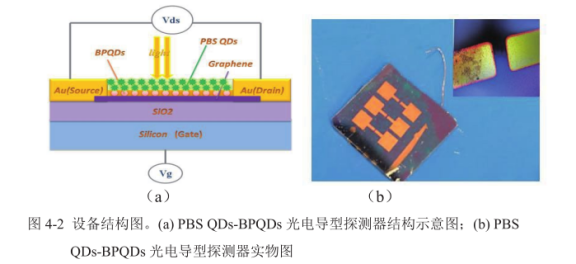

**將已經(jīng)制備好的石墨烯基底吸附在勻膠機(jī)上，調(diào)整轉(zhuǎn)速為500rpm/10s，1100rpm/30s，將濃度為0。1mg/mL的BPQDs滴涂在石墨烯溝道兩側(cè)，旋涂后迅速轉(zhuǎn)移到真空干燥箱中70°C干燥120min。然后調(diào)整轉(zhuǎn)速為3000rpm/30s，將2mg/mL的PbSQDs溶液滴在BPQDs薄膜表面，完成旋涂后將基片轉(zhuǎn)移到真空干燥箱中繼續(xù)干燥兩小時(shí)，完成雙量子點(diǎn)增強(qiáng)型光電導(dǎo)探測(cè)器的制備。示意圖與實(shí)物圖如圖4-2所示。

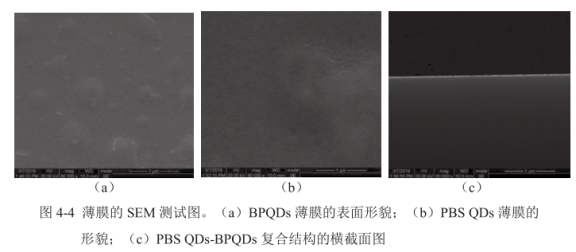

由于BPQDs薄膜和PbSQDs薄膜是單獨(dú)制備的，進(jìn)-一步，采用掃描隧道顯微鏡(SEM)對(duì)薄膜得表面和雙層結(jié)構(gòu)的橫截面圖進(jìn)行表征，所得結(jié)果顯示在圖4-4中。圖4-4(a)和(b)所示為PbSQDs和BPQDs薄膜的表面，我們可以清晰看到覆蓋了一層致密的材料，可以認(rèn)為形成穩(wěn)定的薄膜。圖4-4(a)和(b)依次為旋涂BPQDs薄膜和PbSQDs薄膜的SEM表面，明顯看到襯底上出現(xiàn)連續(xù)的材料覆蓋，證實(shí)連續(xù)薄膜的存在。從圖4-4(c)復(fù)合結(jié)構(gòu)的橫截面的SEM測(cè)試圖可以看到明顯的薄膜的存在，但是該薄膜應(yīng)該在幾十納米級(jí)別，鑒于SEM所能分辨的最小單位為100nm，所以，無(wú)法清晰的觀察到PbSQDs-BPQDs雙層復(fù)合結(jié)構(gòu)的薄膜出現(xiàn)明顯的分層結(jié)構(gòu)，但是，AFM已經(jīng)證實(shí)形成完整BPQDs薄膜和PbSQDs薄膜是致密的而且連續(xù)的，所以，可以確定的說(shuō)明PbSQDs和BPQDs形成了疊加的復(fù)合結(jié)構(gòu)。

西安pg電子官方生物供應(yīng)各種金屬元素(In、Cu、鋅、錳、Co、Ni、Fe)摻雜的水溶性硫化鉛量子點(diǎn)（PbSQDs）產(chǎn)品，產(chǎn)品目錄如下：

銦摻雜硫化鉛PbS量子點(diǎn)

In摻雜PbS硫化鉛量子點(diǎn)

Cu摻雜水溶性PbS硫化鉛量子點(diǎn)

鋅摻雜的硫化鉛量子點(diǎn)（Zn/PbS）

錳摻雜水溶性硫化鉛量子點(diǎn)（Mn/PbS）

Co摻雜水溶性PbS硫化鉛量子點(diǎn)

Ni摻雜水溶性PbS硫化鉛量子點(diǎn)

Fe摻雜水溶性PbS硫化鉛量子點(diǎn)

摻雜銪的硫化鉛硫化鉛量子點(diǎn)

純度：98%

包裝：mg級(jí)和g級(jí)

貨期： 一周

地址：西安

廠家：西安pg電子官方生物科技有限公司

以上資料來(lái)自小編axc,2022.03.07

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
